【MAX10评测】（五）功耗实测

         MAX 10系列FPGA的电源供电配置可分为两类：单电源供电和双电源供电

• 单电源供电器件

         MAX 10单电源供电器件仅需要使用一个3.0 V或3.3 V外部电源，作为VCC_ONE（内核电压）和VCCA（PLL和ADC电压）电源管脚的输入，内核逻辑操作所需的1.2 V是由内部电压稳压器转换得到。



• 双电源供电器件

         MAX 10双电源供电器件需要1.2 V和2.5 V以进行器件内核逻辑和外围操作，这样就无需使用FPGA内部的电压稳压器了。





         这次评测的MAX 10评估套件选用的是什么类型的器件呢？其实看FPGA型号就能得到答案，10M08SAE144C8GES，加粗的SA表示选用的是Single supply, analog特性的器件，即此套件的MAX 10 FPGA属于单电源供电器件。

         为了进一步验证，来看MAX 10评估套件的原理图：

▼USB 5V供电，经过转换得到3.3V的VCC_CORE和VCCA_3.3V





▼VCCA_3.3V直接连接到FPGA上VCCA管脚，VCC_CORE直接连接到FPGA上VCC_ONE管脚





         原理图上的TP1，TP6，TP7，TP8，TP9可用于测试电压：

▼TP1：USB输入电压：5.11V

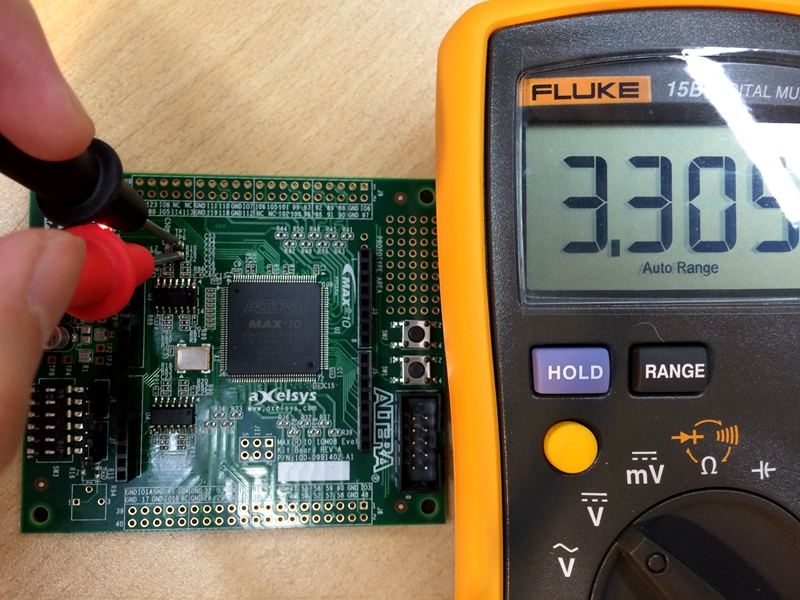

▼TP6：VCCA输入电压3.305V





         TP2，TP3，TP4，TP5可用于测试FPGA 内核和IO功耗，电阻R1和R4值为0.1欧姆，可通过算式P = R x I²计算功耗：

▼TP2 - TP3：FPGA内核电流：13mA，计算得到FPGA内核功耗：0.1 x 0.013² = 0.0169mWatts





▼TP4 – TP5：FPGA IO电流：12mA，计算得到FPGA IO上功耗：0.1 x 0.012² = 0.0144mWatts
