1月——华清远见成都中心——胡昆——嵌入式学科——数模转换芯片PCF8591

一.AD转换的概念

　　 AD转换的功能是把模拟量电压转换为数字量电压。DA转换的功能正好相反，就是讲数字量转换位模拟量。

二.芯片PCF8591介绍

　　PCF8591是一个单片集成、单独供电、低功耗、8-bit CMOS数据获取器件。PCF8591具有4个模拟输入、1个模拟输出和1个串行I²C总线接口。PCF8591的3个地址引脚A0, A1和A2可用于硬件地址编程，允许在同个I2C总线上接入8个PCF8591器件，而无需额外的硬件。在PCF8591器件上输入输出的地址、控制和数据信号都是通过双线双向I²C总线以串行的方式进行传输。

　　PCF8591 是具有I2C 总线接口的8 位A/D 及D/A 转换器。有4 路A/D 转换输入，1 路D/A 模拟输出。这就是说，它既可以作A/D 转换也可以作D/A 转换。A/D 转换为逐次比较型。电源电压典型值为5V。

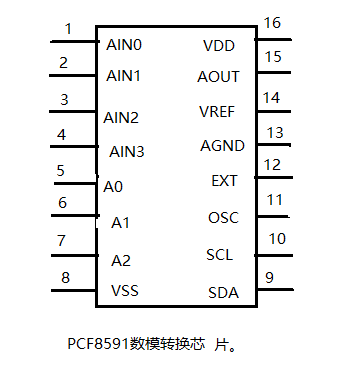

　　AIN0～AIN3：模拟信号输入端。
　　A0～A3：引脚地址端。
　　VSS：电源负极。
　　SDA、SCL：I2C 总线的数据线、时钟线。
　　OSC：外部时钟输入端，内部时钟输出端。
　　EXT：内部、外部时钟选择线，使用内部时钟时EXT 接地。
　　AGND：模拟信号地。
　　VREF：基准电源端。
　　AOUT：D/A 转换输出端。
　　VDD：电源端。（2.5～6V）

PCF8591的器件地址：

　　 PCF8591 采用典型的I2C 总线接口器件寻址方法，即总线地址由器件地址、引脚地址和方向位组成。飞利蒲公司规定A/D 器件地址为1001。引脚地址A2A1A0，其值由用户选择，因此I2C 系统中最多可接2^3=8 个具有I2C 总线接口的A/D 器件。地址的最后一位为方向位R/w ，当主控器对A/D 器件进行读操作时为1，进行写操作时为0。总线操作时，由器件地址、引脚地址和方向位组成的从地址为主控器发送的第一字节。
