LED光源就是发光二极管为发光体的光源。它是由数层很薄的掺杂半导体材料制成,一层带过量的电子,另一层因缺乏电子而形成带正电的“空穴”,当有电流通过时,电子和空穴相互结合并释放出能量,从而辐射出光芒。现在有五种LED照明设备控制方式:

第一种:前沿切相,可控硅调光;

第二种:后沿切相MOS管调光;

第三种:1-10V DC调光;

第四种:脉宽调制(PWM)调光

第五种:数字可寻址照明接口(DALI)

第一种LED的调光原理是前沿切相控制调光技术,他是采用可控硅电路从交流相位0开始,输入电压斩波,直到可控硅导通才有电压输入,其原理是调节交流电每个半波的导通角来改变正弦波形,从而改变交流电的有效值来实现调光的目的。

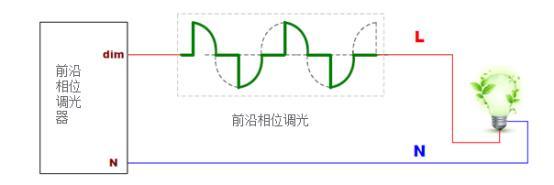

前沿切相控制LED调光

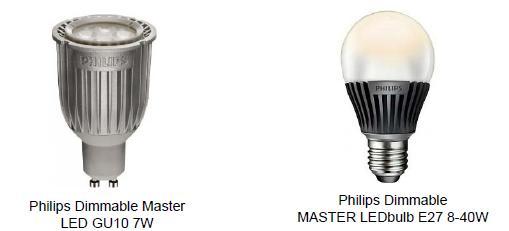

常见LED灯外形

这种调光的特点是调节精度高、效率高、体积小、重量轻可以远距离控制。

第二种LED的调光原理是后沿切相控制调光技术,他采用场效应管或绝缘栅双晶体管,是一种全控型开关,可以控制开也可以控制关、能够完全关断不存在死区电压现象,其调光电路相对复杂一些。

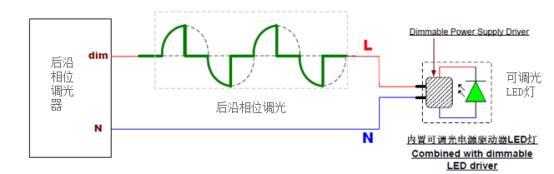

后沿切相控制LED调光

第三种LED的调光原理是0-10V调光

这种调光有两条独立电路,一条为供电回路(AC 220V)为照明提供能耗、另一种是控制回路(0-10V),为亮度调节提供电压。

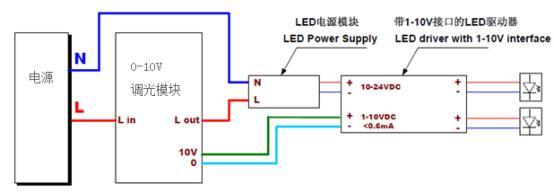

0-10V调光电路图

第四种是脉宽调制(PWM)调光,是采用微处理器的数字输出来对模拟电路的一种控制方法,这种方法可以降低成本和功耗。

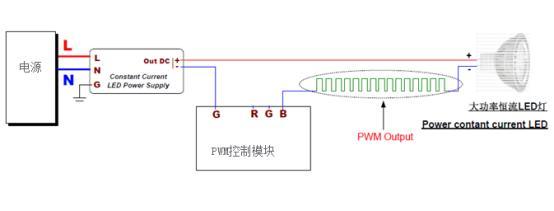

脉宽调制(PWM)调光示意图

第五种是数字可寻址照明接口,通过网络进行控制,这种方法分组灵活、可实现不同的场景控制和管理。


数字可寻址调光技术

以上就是几种常用的LED调光技术。欢迎大家转载学习评论。
