Chinese:

这个篇幅将通过一个具体实例来从16进制文本中找到区块表

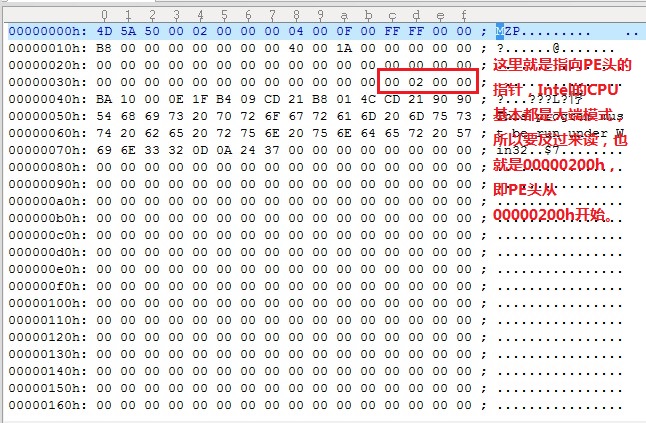

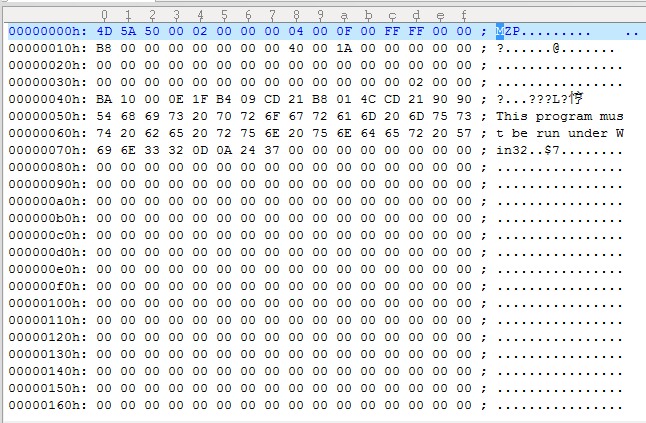

1、首先用一个16进制编辑器(UltraEdit, WinHex etc..)打开一个可执行文件(exe)

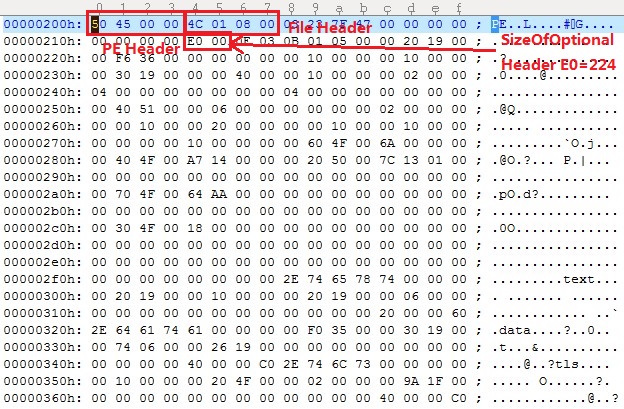

2、在00000200h找到PE Header，+04h的偏移地址是File Header，+14h的地址记录了IMAGE_OPTIONAL_HEADER32结构的大小

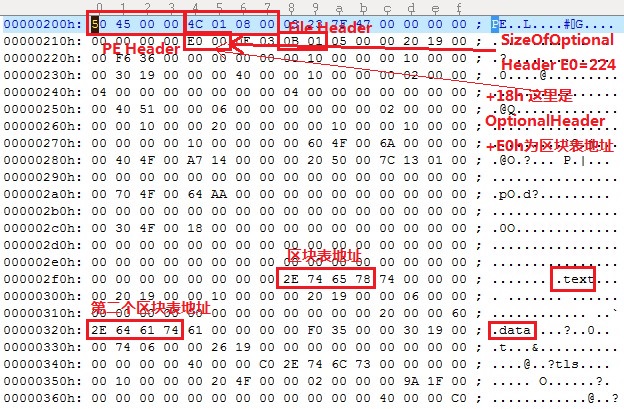

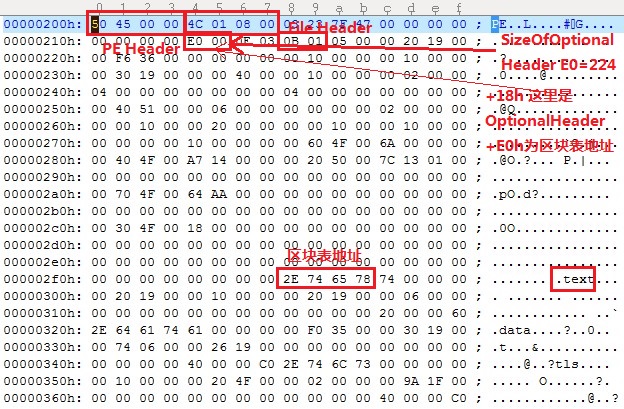

3、+18h是OptionalHeader，OptionalHeader的地址加上SizeOfOptionalHeader即为区块表的地址：00000218h + E0h = 000002F8h

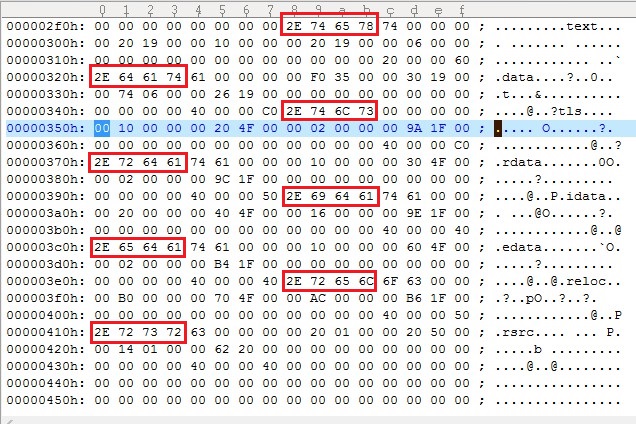

4、区块表结构如下：

typedef struct IMAGE_SECTION_HEADER

{

BYTE Name[IMAGE_SIZEOF_SHORT_NAME];　　//节表名称，如".text", IMAGE_SIZEOF_SHORT_NAME=4

union

{

DWORD PhysicalAddress;　　//物理地址

DWORD VirtualSize;　　//真实长度

} Misc;

DWORD VirtualAddress;　　//节区的RVA地址

DWORD SizeOfRawData;　　//在文件中对齐后的尺寸

DWORD PointerToRawData;　　//在文件中的偏移量

DWORD PointerToRelocations;　　//在obj文件中使用，重定位的偏移

DWORD PointerToLinenumbers;　　//行号表的偏移（供调试使用地）

WORD NumberOfRelocations;　　//在ojb文件中使用，重定位项数目

WORD NumberOfLinenumbers;　　//行号表中行号的属木

DWORD Characteristics;　　//节属性 如可读、可写、可执行等

} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;
