FAST:通过Floodlight控制器下发流表

本文介绍如何使用Floodlight控制器配合Mininet进行流表操作,包括两种主要方式:一是通过北向API结合curl命令实现流表的下发与查询;二是利用Floodlight自带的Web界面进行流表配置。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

参考:

通过Floodlight控制器下发流表

下发流表的方式有两种:

  • 1.借助Floodlight的北向API,利用curl命令下发和查看流表。

  • 2.通过Floodlight本身自带的web界面下发流表。

北向API + curl命令

A.下发流表(端口匹配,2端口和3端口互通):

sudo curl -d ‘{“switch”: “[sw_dpid]″, “name”:”flow-mod-1″, “cookie”:”0″, “priority”:”32768″, “ingress-port”:”2″,”active”:”true”, “actions”:”output=3″}’ http://<controller_ip>:8080/wm/staticflowentrypusher/json

sudo curl -d ‘{“switch”: “[sw_dpid]″, “name”:”flow-mod-2″, “cookie”:”0″, “priority”:”32768″, “ingress-port”:”3″,”active”:”true”, “actions”:”output=2″}’ http://<controller_ip>:8080/wm/staticflowentrypusher/json

Hint:

  • 1.[sw_dpid]可以从可视化拓扑中获取;

  • 2.为控制器的ip,这里为localhost。

B.查看流表:

sudo curl http://[controller_ip]:8080/wm/core/switch/1/flow/json

sudo curl http://[controller_ip]:8080/wm/staticflowentrypusher/list/all/json

Floodlight本身自带的web界面

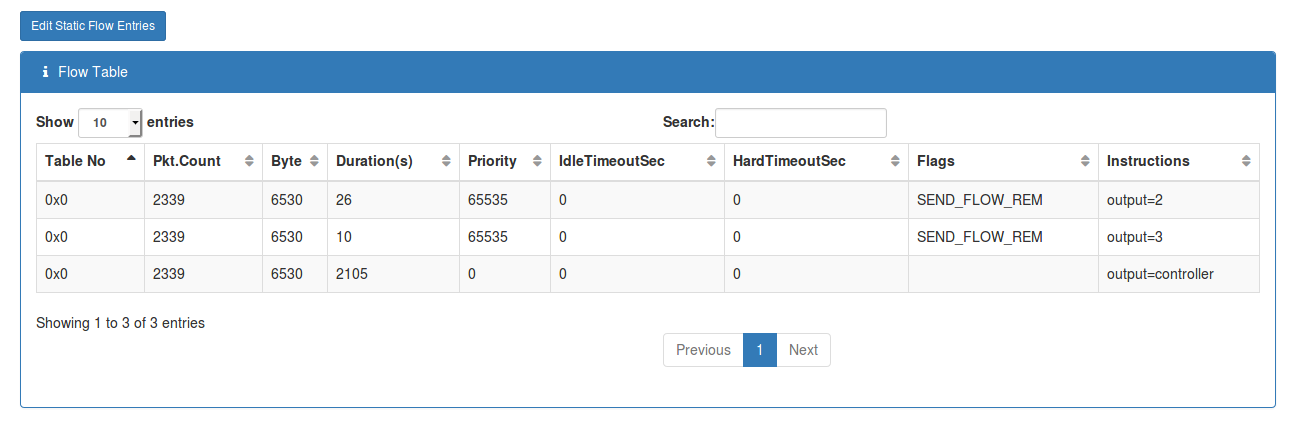

1.浏览器打开 http://localhost:8080/ui/pages => Switches => [NetMagic Switch dpid] 可以看到流表信息;

右上方Edit Static Flow Entries下发流表:

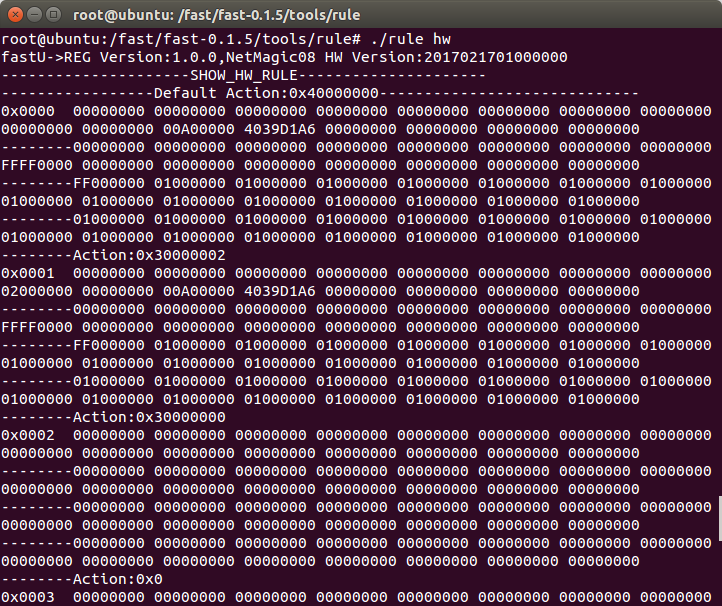

2.利用FAST的工具查看流表;

进入目录fast-0.1.5/tools/rule,执行:

./rule hw

可以查看得到以下信息:


2017.4.22

转载于:https://www.cnblogs.com/qq952693358/p/6748932.html
