源码分析系列（三）x264_deblocking_dataflow

http://www.cnblogs.com/xkfz007/articles/2616157.html



去块滤波(Deblocking)部分关键函数

3.1 deblocking_filter_edgev( x264_t *h, uint8_t *pix, int i_pix_stride, int bS[4], int i_QP )

功能

对亮度宏块的垂直边界进行边界滤波性能。

输入项目

x264_t *h： 指向x264_t类型的结构体变量的指针变量；

uint8_t *pix： 指向uint8_t变量的指针，代表存储像素的内存地址；

int i_pix_stride：像素步长，对cif格式的亮度块来说是416，为352+64，64是左右两边分别进行了32个像素的扩边；

int bS[4]：边界强度,有0、1、2、3、4五个值。

int i_QP：量化参数

程序逻辑

    如附图10所示：

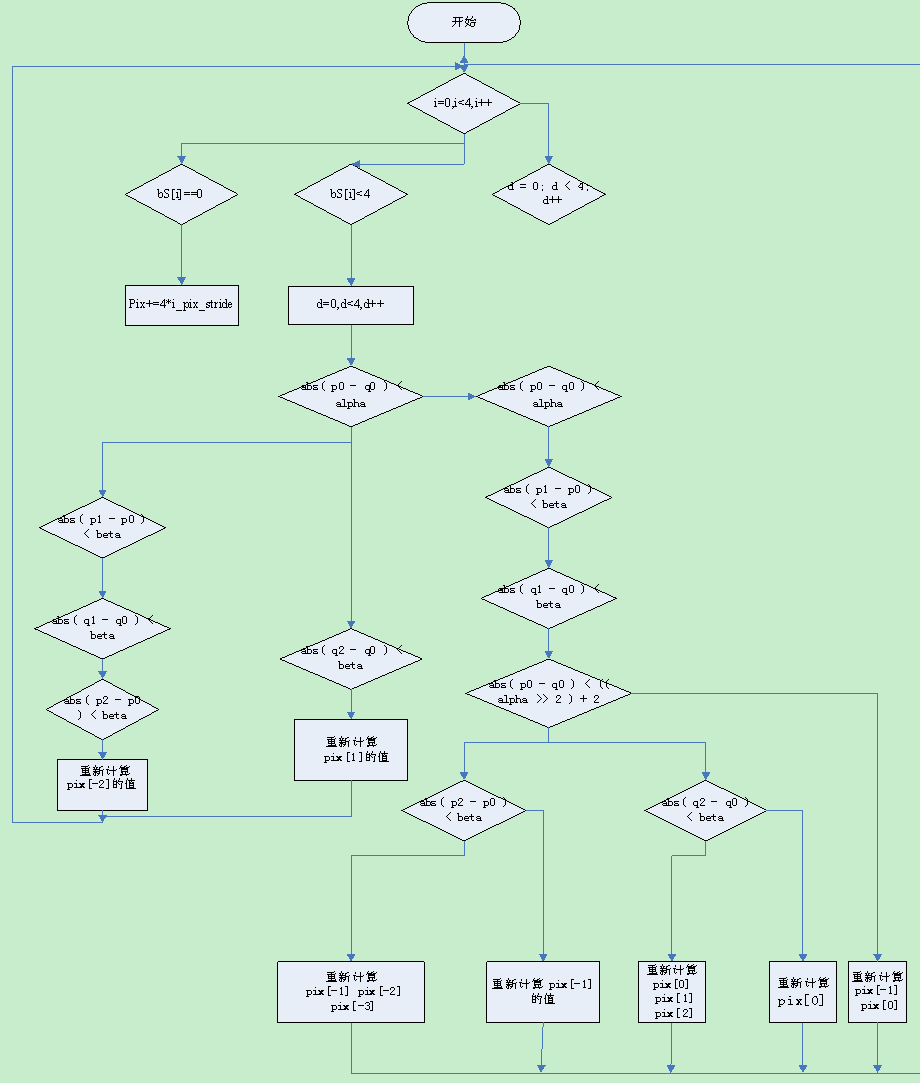

附图10: deblocking_filter_edgev流程图

3.2 deblocking_filter_edgecv( x264_t *h, uint8_t *pix, int i_pix_stride, int bS[4], int i_QP )

功能

对色度宏块的垂直边界进行滤波。

输入项目

x264_t *h, uint8_t *pix, int i_pix_stride, int bS[4], int i_QP

算法；

同亮度宏块垂直边界扫描，只不过色度宏块的尺寸比亮度块缩小一倍，为8x8；而色度子块的尺寸为2x2。

3.3 deblocking_filter_edgeh( x264_t *h, uint8_t *pix, int i_pix_stride, int bS[4], int i_QP )

功能

对亮度宏块的水平边界进行滤波。

输入项目

x264_t *h, uint8_t *pix, int i_pix_stride, int bS[4], int i_QP

算法；

同亮度宏块，只不过是进行水平边界的扫描。

程序逻辑

和亮度宏块的类似，略。

3.4 deblocking_filter_edgech( x264_t *h, uint8_t *pix, int i_pix_stride, int bS[4], int i_QP )

功能

对色度宏块的水平边界进行滤波。

输入项目

x264_t *h, uint8_t *pix, int i_pix_stride, int bS[4], int i_QP。

算法

同亮度宏块水平边界扫描，只不过色度宏块的尺寸比亮度块缩小一倍，为8x8；而色度子块的尺寸为2x2。

程序逻辑

和亮度宏块的类似，略。

3.5 x264_frame_deblocking_filter( x264_t *h, int i_slice_type )

功能

对一幅cif格式的图像进行边界滤波。

输入项目

x264_t *h：指向x264_t类型的结构体变量的指针变量；

int i_slice_type:slice的类型；

SLICE_TYPE_P = 0,SLICE_TYPE_B = 1,SLICE_TYPE_I = 2。

程序逻辑

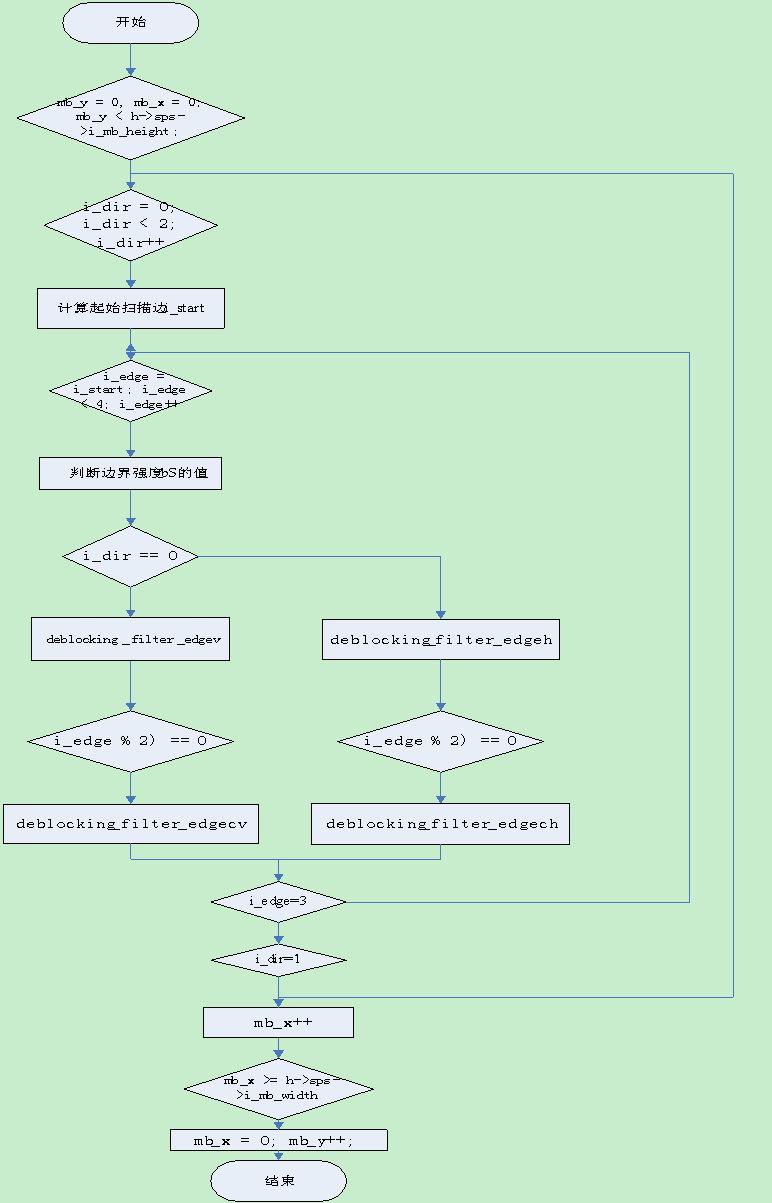

    如附图11所示：
