静态路由配置及RIP配置实验

【实验环境】

 Packet Trace 5.3 模拟软件。

【实验步骤】

1、首先要进行IP地址规划。（例如下图格式）

网络名	网络地址	子网掩码	网关	主机IP
vlan1	10.10.1.0	255.255.255.0	-----	10.10.1.1 10.10.1.2
vlan10	192.168.10.0	255.255.255.0	192.168.10.1	192.168.10.101 192.168.10.102
vlan20	192.168.20.0	255.255.255.0	192.168.20.1	192.168.20.101 192.168.20.102
vlan30	192.168.30.0	255.255.255.0	192.168.30.1	192.168.30.101 192.168.30.102

2、分别配置vlan10、vlan20、vlan30三个子网的 网关IP 和 子网内主机IP。

3、配置路由器与路由器连接的接口IP。（即vlan1的IP配置）。

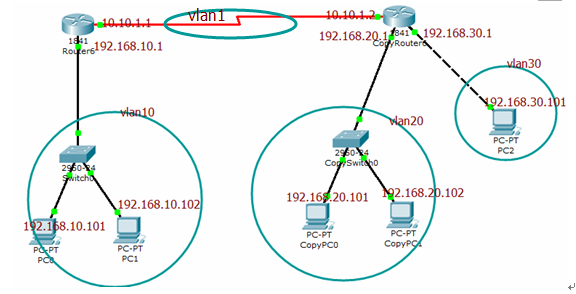

       以上1-3步完成后，例如如下的网络拓扑图：



4、配置路由器的路由选择协议：

  若使用静态协议，则手动添加路由信息（目的网络地址、子网掩码、下一跳IP）;

  若使用动态协议，则配置动态协议初始信息。（如使用RIP则配置该路由器直接相连的子网地址）。
