T60 改LED 高压板连线方式。



单击图片可放大。

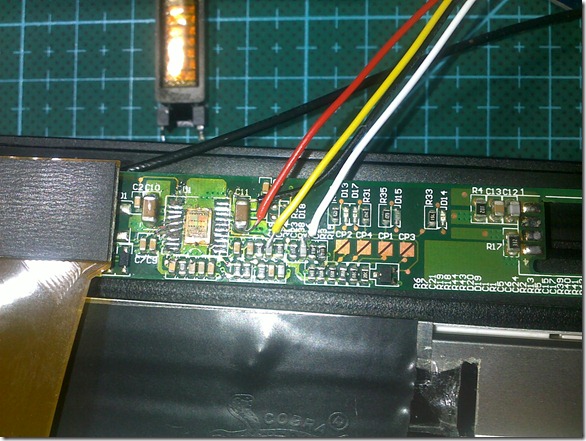

红线  VCC

黑线 GND    黑线接C11 上端。

黄线  EN  及开关触发

白线  模拟调光，DIM

高压板需焊掉主控芯片，高压线圈，高压电容。

图上是主控，高压线圈是背景里面那个黄色的东西。高压电容是一个很大的白色的贴片电容。在高压线圈距离灯管接口较近的一侧。
