实验一 配置vlan

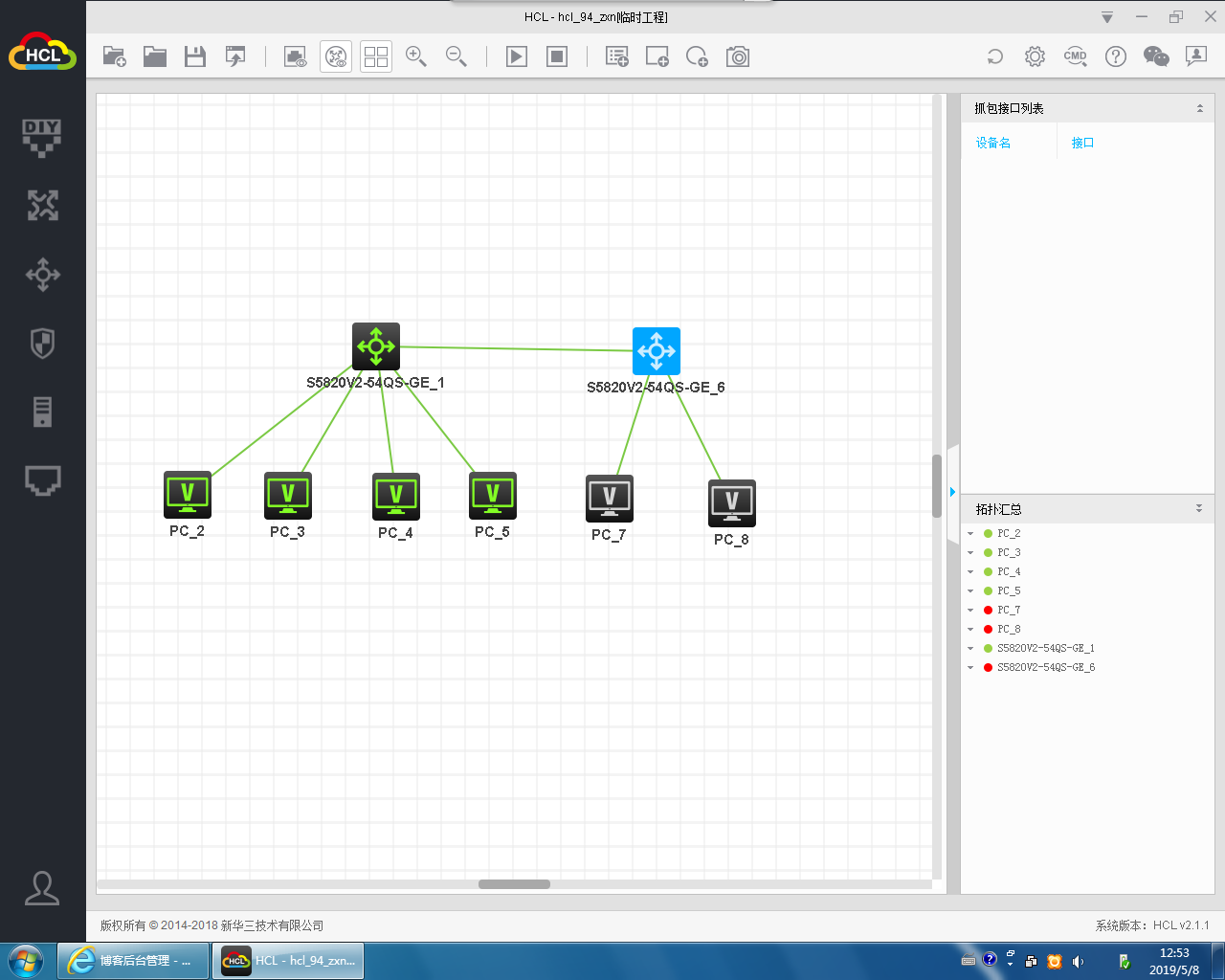

配置图如下：

在每个主机上配置ip地址和掩码地址，然后在交换机Q1上创建vlan 10和vlan 20，之后用interface gi进入接口

把主机1和2配置为vlan10，主机3和4配置为vlan20。之后在交换机Q2上创建vlan 10和vlan 20，之后用interface gi进入接口

把主机1配置为vlan10，主机2配置为vlan20。之后再把两个交换机都用trunk模式。

代码如下：

1.左边交换机：

sys
sysname Q1
vlan 10
vlan 20
interface gi 1/0/1
port link-type access
port access vlan 10
interface gi 1/0/2
port link-type access
port access vlan 10
interface gi 1/0/3
port link-type access
port access vlan 20
interface gi 1/0/4
port link-type access
port access vlan 20

qu
interface gi 1/0/48
port link-type trunk
port trunk permit vlan 10 20

2。右边交换机：

sys
sysname Q2
vlan 10
vlan 20
interface gi 1/0/1
port link-type access
port access vlan 10
interface gi 1/0/2
port link-type access
port access vlan 20
qu
interface gi 1/0/48
port link-type trunk
port trunk permit vlan 10 20

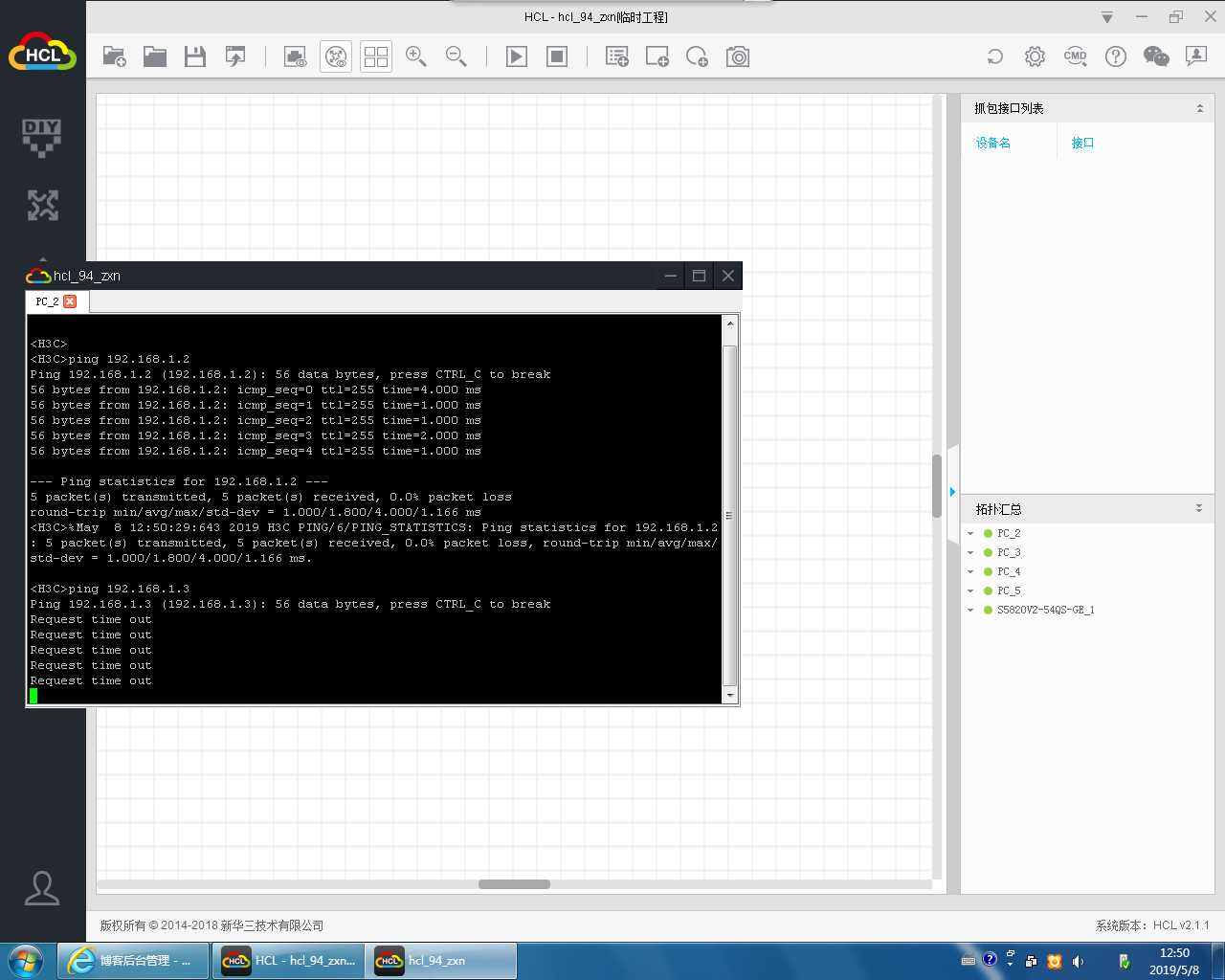

之后测试图如下：
