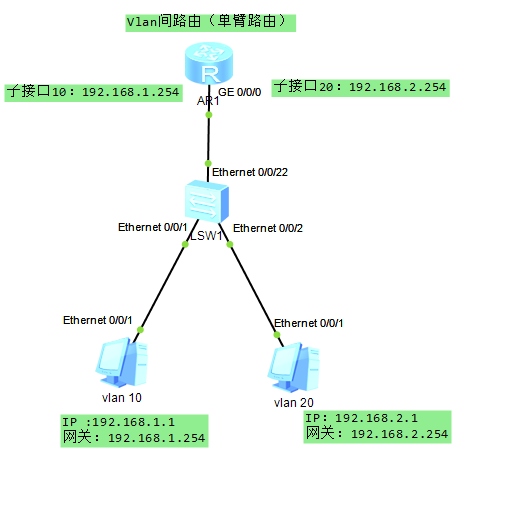

vlan 间路由 (单臂路由)

本文详细介绍如何配置PC的IP地址及网关,交换机的VLAN划分与接口设置,以及路由器子接口的创建与配置,包括具体命令行操作步骤。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

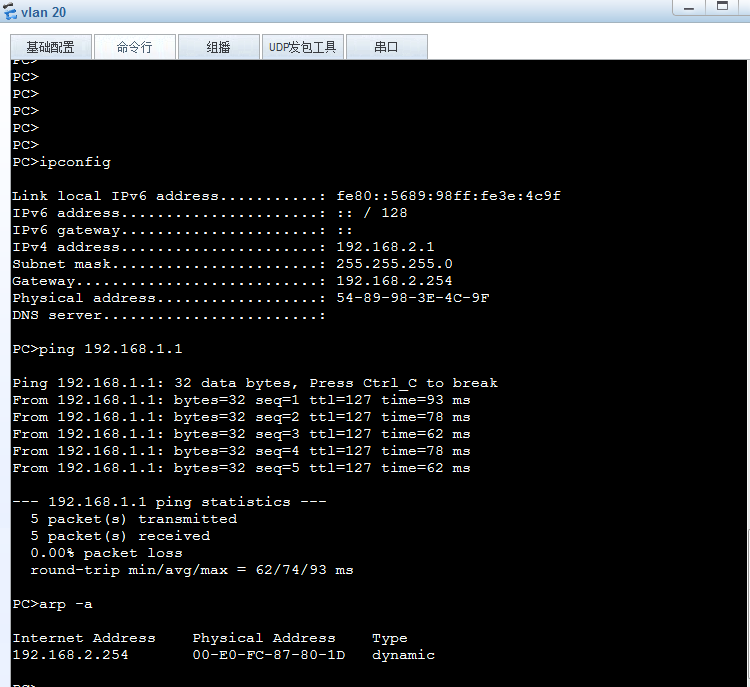

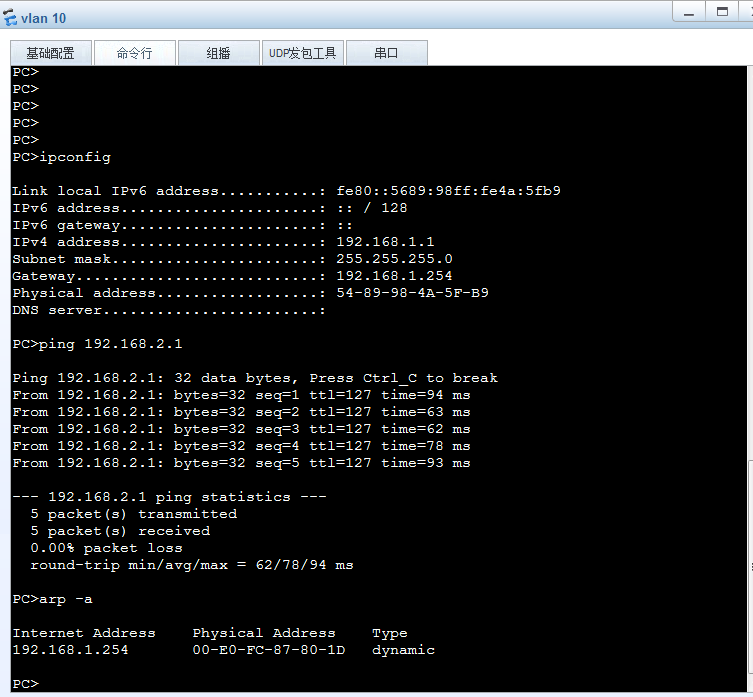

一、配置PC的IP地址以及网关

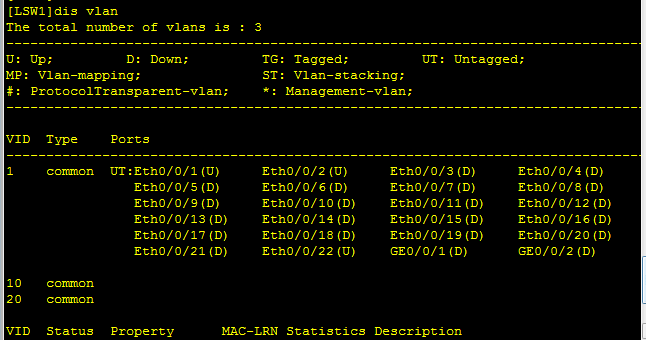

二、配置LSW1交换机

1.添加vlan

<Huawei>system-view

[Huawei]sysna LSW1

[LSW1]vlan batch 10 20     //同时创建vlan10和20

2.将接口加入到vlan

[LSW1]interface e0/0/1                 //进入接口e0/0/1

[LSW1-Ethernet0/0/1]port link-type access      //将接口模式配置成access

[LSW1-Ethernet0/0/1]port default vlan 10       //将vlan10加入到这个接口

[LSW1-Ethernet0/0/1]int e0/0/2

[LSW1-Ethernet0/0/2]port link-type access

[LSW1-Ethernet0/0/2]port default vlan 20

3.创建trunk

[LSW1-Ethernet0/0/2]int e0/0/22

[LSW1-Ethernet0/0/22]port link-type trunk              //配置这个接口为trunk模式

[LSW1-Ethernet0/0/22]port trunk allow-pass vlan 10 20          //允许vlan10和20从这个接口通过

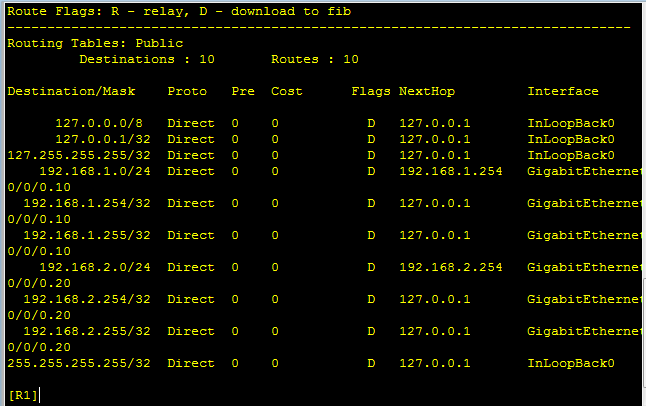

三、配置路由器子接口

<Huawei>system-view

[Huawei]sysname R1

[R1]interface g0/0/0.10                 //进入路由器的子接口

[R1-GigabitEthernet0/0/0.10]dot1q termination vid 10          // 封装子接口的vlan ID 为10,用于识别来自trunk的vlan10的流量

[R1-GigabitEthernet0/0/0.10]ip address 192.168.1.254 24        //配置子接口的ip地址,也就是PC端的网关地址

[R1-GigabitEthernet0/0/0.10]arp broadcast enable                   //默认不允许arp广播通过子接口,需要开启

[R1-GigabitEthernet0/0/0.10]int g0/0/0.20

[R1-GigabitEthernet0/0/0.20]dot1q termination vid 20

[R1-GigabitEthernet0/0/0.20]ip address 192.168.2.254 24

[R1-GigabitEthernet0/0/0.20]arp broadcast enable

转载于:https://www.cnblogs.com/xiaohandong/p/9072192.html
