CCNA2.0笔记_OSI模型

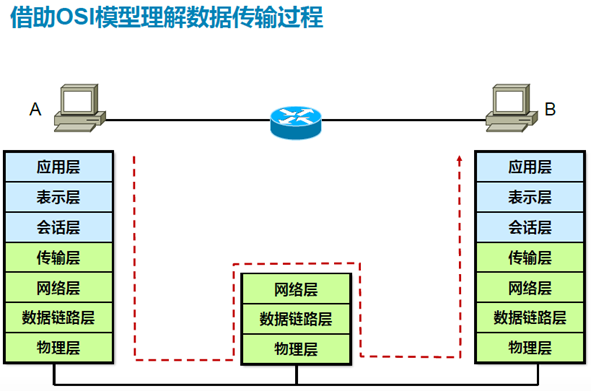

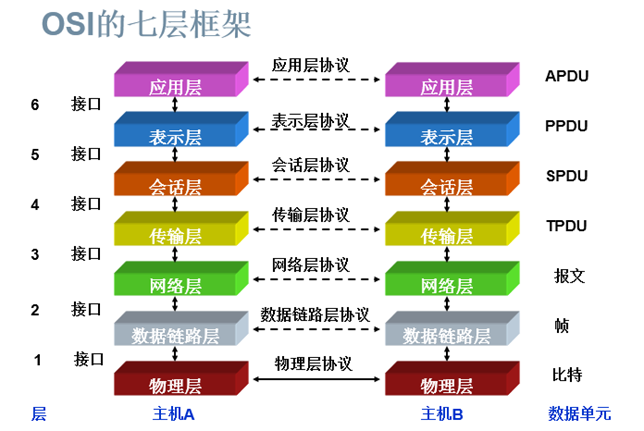

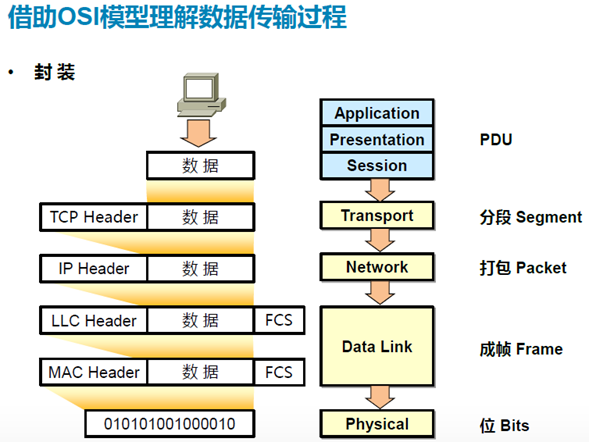

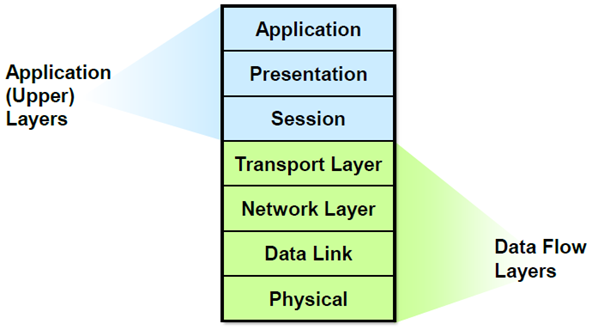

OSI模型分为七层：

–由下到上分别为物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。

特点：
1.OSI模型每层都有自己的功能集；
2.层与层之间相互独立又相互依靠；
3.上层依赖于下层，下层为上层提供服务。

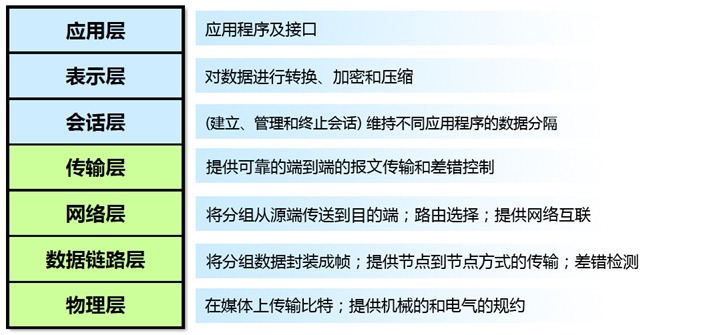

每层的作用：

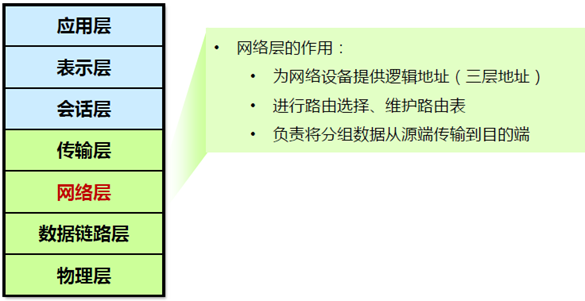

Lay3 网络层

–设备：路由器（Router）

•广播、组播隔绝
•寻址及转发，选择到达目的网络的最佳路径
•流量管理
•连接广域网(WAN)

–逻辑地址：IP地址

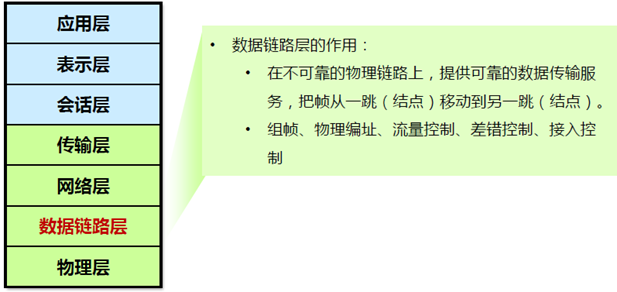

Layer2 数据链路层

–设备：交换机

•每个端口是一个冲突域

•整台交换机属于一个广播域【一个网段(vlan)就是一个广播域】

•全双工

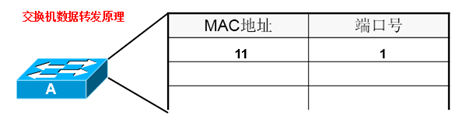

•工作原理：根据MAC地址表转发数据帧，如果地址未知，则广播

–设备：网桥

–数据链路层包含：MAC及LLC子层

–逻辑地址：MAC地址

–以太网工作在数据链路层（我们平常使用的局域网就是以太网）

–以太网标准：Ethernet-II 及802.3

Layer1 物理层

–设备：Hub集线器

•整台设备在同一个冲突域 (collision domain)
•整台设备都在同一个广播域( broadcast domain)
•设备共享带宽

–WAN、LAN的物理层实现

–物理层标准规定了信号、连接器和电缆要求。

–接口及连接器、线缆
