PT2264解码心得

　　最近闲暇时间在琢磨无线RF解码程序，正好在数码之家论坛中翻出大佬的解码程序（http://bbs.mydigit.cn/read.php?tid=245739），于是乎，慢慢学习2264解码程序，正好用上之前买的逻辑分析仪，带看波形，带看程序，琢磨了两天，程序已可完美解码，在此来总结下心得。

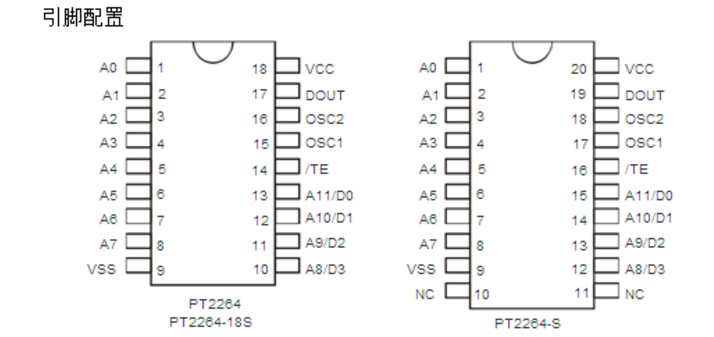

一、管脚如下图所示：

OSC1和OSC2为振荡电阻管脚，常用有4.7M、3.3M等，A0-A7位2264地址位管脚，可设置为悬空（F）、高（1）、低（0）三态；D0-D3为四位数据位；

振荡频率 f=2x1000x16/Rosc(KΩ) ，Rosc为振荡电阻阻值，单位为KΩ；例：Rosc=4.7MΩ；则，f=6.8KHz，则振荡周期为Trosc=1/f=147us；

二、PT2264编码格式如下：

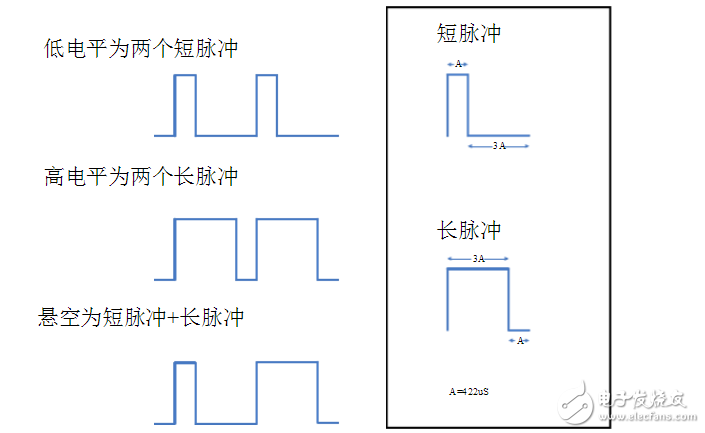

1.位值格式（1、0、F）（长脉冲（3A）是短脉冲（A）的3倍）

窄高+宽低+窄高+宽低=0 宽高+窄低+宽高+窄低=1 窄高+宽低+宽高+窄低=F

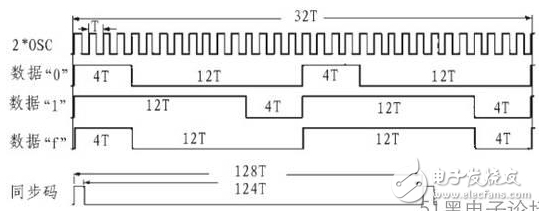

2.时序图

同步码低电平（L）是窄脉冲（A）的31倍，即，A=L/31

上图中OSC表示振荡电阻周期 Trosc，则上图时序T=2XTrosc

3.数据结构

三、解码思路

1、首先识别出帧与帧，依据同步码区分开来，同步码低电平时长为31T；

2、再依据识别出的同步码，判断计算出窄电平时间T，则宽电平时间为3T；（判断窄电平思路，窄电平的误差范围为正(T+T/4)负(T-T/4)一个振荡周期A=T/4;宽电平的误差范围为正(T * 3 + T / 2)负(T * 3 - T / 2) 两个振荡周期2A=T/2）

3.依据宽窄电平组合即可解出遥控器码值。

四、程序如下所示，借鉴数码之家各位大佬程序再结合自己理解

  1 //自适应频率的2262解码代码 晶振11.0592
  2 #include <STC15F2K60S2.H>    //STC15F104W头文件
  3 #include <intrins.h>          //左移右移函数头文件
  4 #define uchar unsigned char
  5 #define uint unsigned int
  6 sbit WuXian_IN =P3^3;           //外部中断1，RF模块DATA信号输入管脚
  7 sbit OK_LED =P3^0;               //解码成功
  8 sbit D0=P3^1;                   //数据位1000
  9 sbit D1=P3^2;                   //数据位0100
 10 sbit D2=P3^4;                   //数据位0010
 11 sbit D3=P3^5;                   //数据位0001
 12 void Init()
 13 {
 14  TMOD = 0x01;                   //定时器T0，工作模式1，16位定时，不自动重装，TL0、TH0全用
 15  TR0=0;                        //（可位寻址）关闭定时器T0运行
 16 // ET0=0;
