Python学习笔记(matplotlib实战篇)--球员能力图

Python学习笔记--球员能力图

　　参靠视频:《Python数据可视化分析 matplotlib教程》链接：https://www.bilibili.com/video/av6989413/?p=6

所用的库及环境:

　　IDE:Pycharm

　　Python环境：python3.7

　　Matplotlib:   Matplotlib 1.11

　　Numpy：  Numpy1.15

球员能力图（本图数据均是随机生成，不代表任何事情）

• 前言
  • 利用极坐标绘制球员能力图

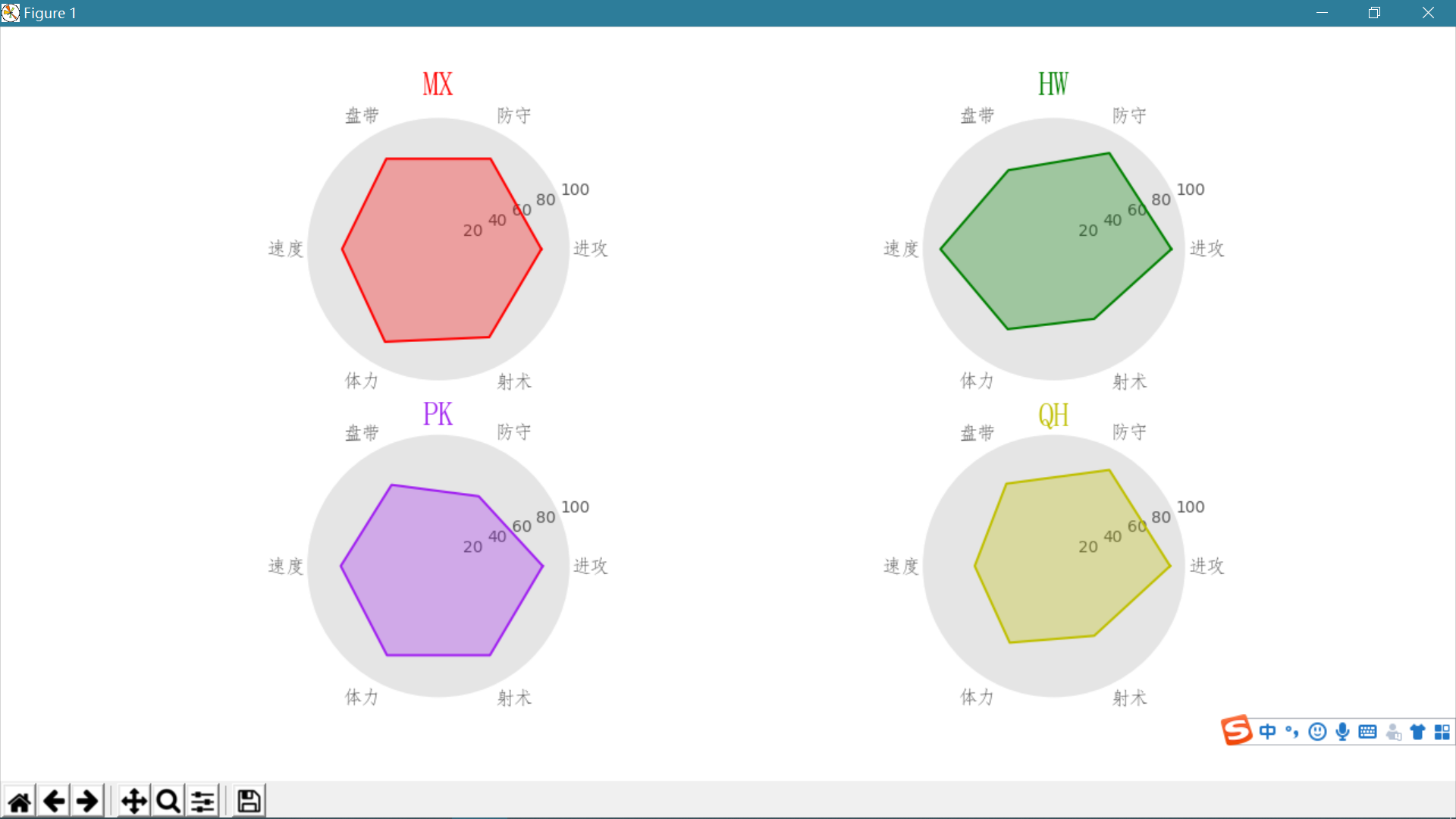

  • 画出如下图形

• 代码

 1 # coding=<utf-8>
 2 import  numpy as np
 3 import  matplotlib.pyplot as plt
 4 from matplotlib.font_manager import *
 5
 6
 7 plt.style.use('ggplot')
 8 #解决中文显示的为框框
 9 font =FontProperties(fname =r'C:\Windows\Fonts\simfang.ttf',size=12)
10
11 #能力
12 ability_size = 6
13 ability_labels = [u'进攻',u'防守',u'盘带',u'速度',u'体力',u'射术']#转化为Unicode
14
15 #构造画布
16 ax1= plt.subplot(221,projection = 'polar')
17 ax2= plt.subplot(222,projection = 'polar')
18 ax3= plt.subplot(223,projection = 'polar')
19 ax4= plt.subplot(224,projection = 'polar')
20
21 #取消网格
22
23 ax1.grid(False)
24 ax2.grid(False)
25 ax3.grid(False)
26 ax4.grid(False)
27
28
29 #构造球员能力，随机生成的
30 player = {
31     'M':np.random.randint(size=ability_size,low=60,high=90),
32     'H':np.random.randint(size=ability_size,low=60,high=90),
33     'P':np.random.randint(size=ability_size,low=60,high=90),
34     'Q':np.random.randint(size=ability_size,low=60,high=90),
35 }
36
37 #角度，最后一个和第一个重合
38 theta = np.linspace(0,2*np.pi,6,endpoint=False)
39 theta = np.append(theta,theta[0])
40
41
42 #绘制MX的图
43 player ['M'] = np.append(player['M'],player['M'][0])
44 ax1.plot(theta,player['M'],'r')
45 ax1.fill(theta,player['M'],'r',alpha =0.3 )
46 ax1.set_xticks(theta)#分成六等分
47 ax1.set_xticklabels(ability_labels,y = 0.01,fontproperties= font)#指定字体和y坐标
48 ax1.set_title(u'MX',fontproperties = font,color = 'r',size=20)
49 ax1.set_yticks([20,40,60,80,100])
50
51 #绘制HW的图
52 player ['H'] = np.append(player['H'],player['H'][0])
53 ax2.plot(theta,player['H'],'g')
54 ax2.fill(theta,player['H'],'g',alpha =0.3 )
55 ax2.set_xticks(theta)#分成六等分
56 ax2.set_xticklabels(ability_labels,y = 0.01,fontproperties= font)#指定字体和y坐标
57 ax2.set_title(u'HW',fontproperties = font,color = 'g',size=20)
58 ax2.set_yticks([20,40,60,80,100])
59
60 #绘制PK的图
61 player ['P'] = np.append(player['P'],player['P'][0])
62 ax3.plot(theta,player['P'],'#A020F0')
63 ax3.fill(theta,player['P'],'#A020F0',alpha =0.3 )
64 ax3.set_xticks(theta)#分成六等分
65 ax3.set_xticklabels(ability_labels,y = 0.01,fontproperties= font)#指定字体和y坐标
66 ax3.set_title(u'PK',position  = (0.5,1),fontproperties = font,color = '#A020F0',size=20)
67 ax3.set_yticks([20,40,60,80,100])
68
69 #绘制QH的图
70 player ['Q'] = np.append(player['Q'],player['Q'][0])
71 ax4.plot(theta,player['Q'],'y')
72 ax4.fill(theta,player['Q'],'y',alpha =0.3 )
73 ax4.set_xticks(theta)#分成六等分
74 ax4.set_xticklabels(ability_labels,y = 0.01,fontproperties= font)#指定字体和y坐标
75 ax4.set_title(u'QH',position  = (0.5,1),fontproperties = font,color = 'y',size=20,y=1)
76 ax4.set_yticks([20,40,60,80,100])
77
78 plt.show()

• 函数介绍
  • FontProperties():用于存储和操作字体属性的类
    • 文档：https://matplotlib.org/api/font_manager_api.html?highlight=font_manager#matplotlib.font_manager.FontProperties
    • 属性
      • size：文字的大小
      • fname：字体所在文件绝对路径
      • 其他参数：详查文档
  • set_yticks():使用刻度列表设置y刻度
    • 文档：https://matplotlib.org/api/_as_gen/matplotlib.axes.Axes.set_yticks.html?highlight=set_yticks#matplotlib.axes.Axes.set_yticks
    • 属性
      • ticks：y轴刻度位置的列表
      • 其他参数：详查文档
  • set_xticklabels()：使用字符串标签列表设置x-tick标签

    • 文档：https://matplotlib.org/api/_as_gen/matplotlib.axes.Axes.set_xticklabels.html?highlight=set_xticklabels#matplotlib.axes.Axes.set_xticklabels
    • 属性
      • labels：字符串标签列表
      • y：y轴的位置
      • fontproperties：所要用的字体，FontProperties返回值
      • 更多属性，查看文档
• 问题：设置的中文title显示的不是中文，或者显示的是方框
  • 第一步：指定字体：FontProperties(fname = r'字体路径'，size=‘字体大小’)
  • 第二步：在要显示的中文前加u，如：ability_labels = [u'进攻',u'防守',u'盘带',u'速度',u'体力',u'射术',]，强转为Unicode
    • 为什么加u，详细解释：https://zhidao.baidu.com/question/1990869798772769427.html
  • 第三步：在设置lables时，加入fontproperties属性，如：ax1.settitle (u'MX',fontproperties = FontProperties返回值)
• 如想仔细学习，可以观看视频：https://www.bilibili.com/video/av6989413/?p=30
• 结语：

　　　　　　感谢matplotlib，numply提供的文档，感谢麦子学院提供的视频教学，感谢百度知道各位回答者的回答

　　　　　　文章如哪里有误请联系作者QQ406802063，及时更正，感谢
