PowerDesigner设置ODBC for mysql

一、安装软件：

1- PowerDesigner 版本15.6 X64位

（顺便提一下，powerdesigner是用java32位的。）

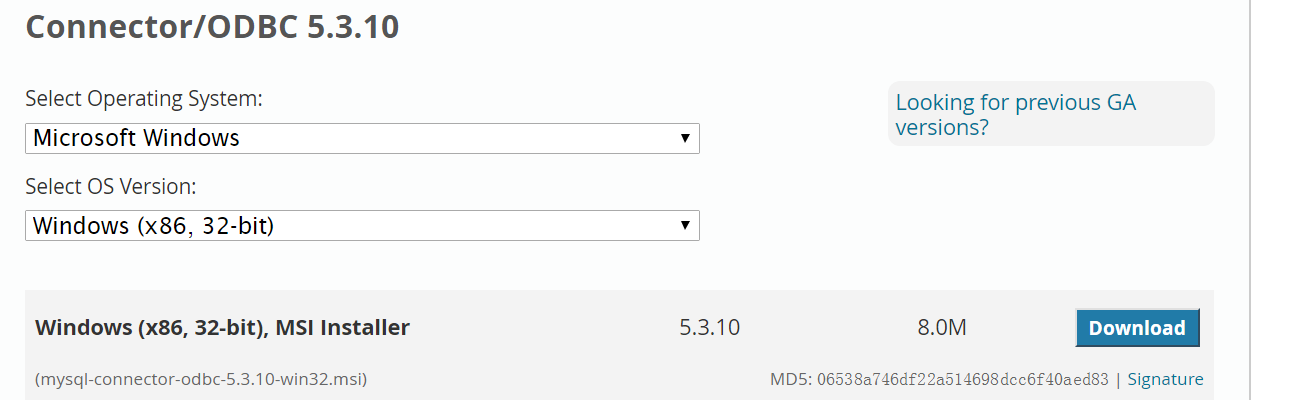

2- mysql-connector-odbc-5.3.10-win32.msi   （请注意此处是32位）。

https://dev.mysql.com/downloads/connector/odbc/



3- 我的电脑是64位。所以要从C:\Windows\SysWOW64 目录下打开odbcad32.exe，载入的是32位mysql连接驱动，即如2所示的msi文件。

二、配置ODBC

打开odbcad32.exe（C:\Windows\SysWOW64 目录下打开）

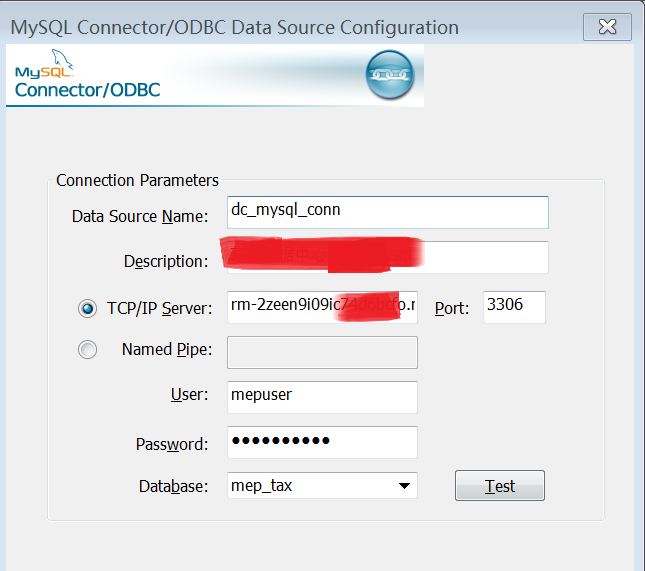

选择用户DSN-->添加--->

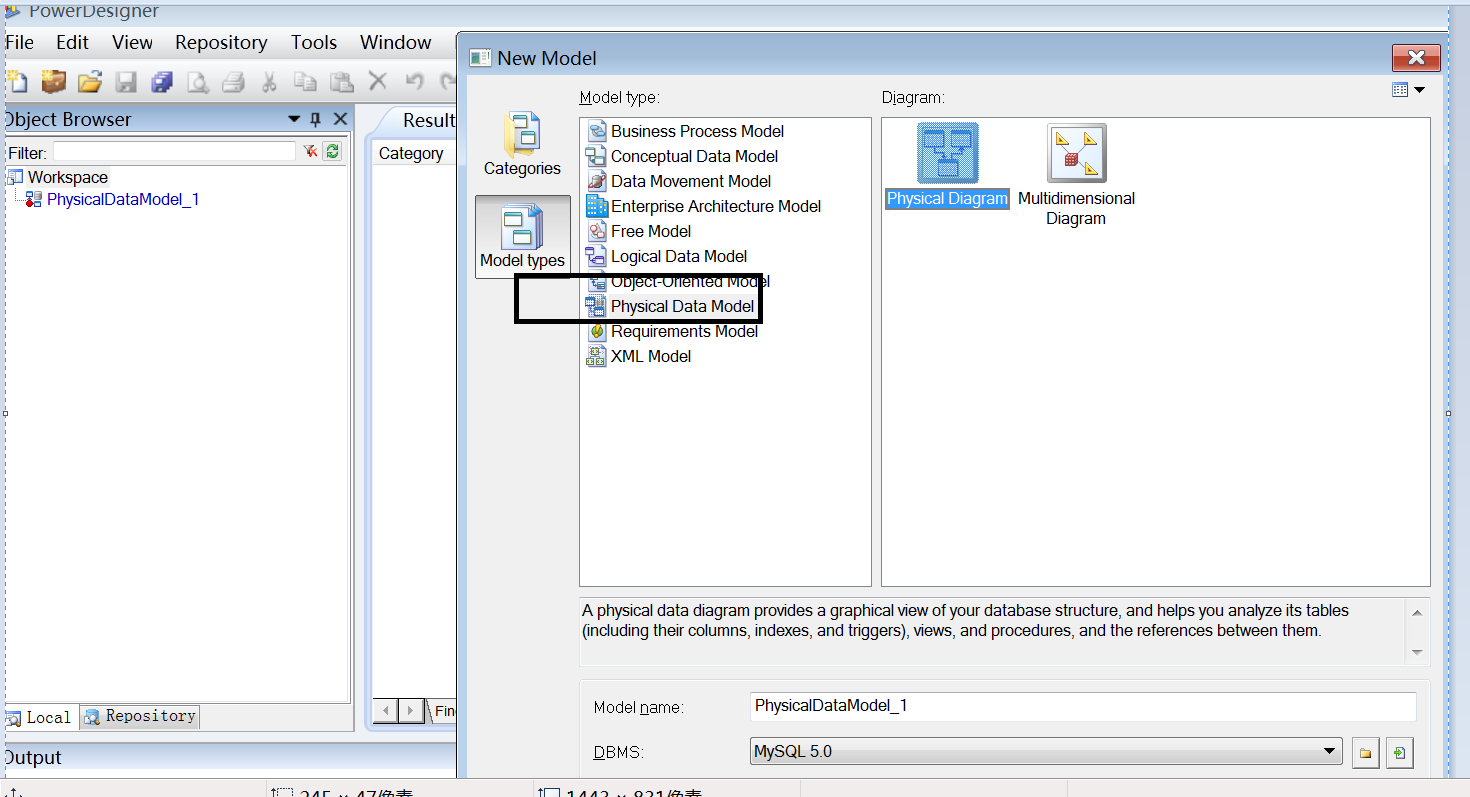

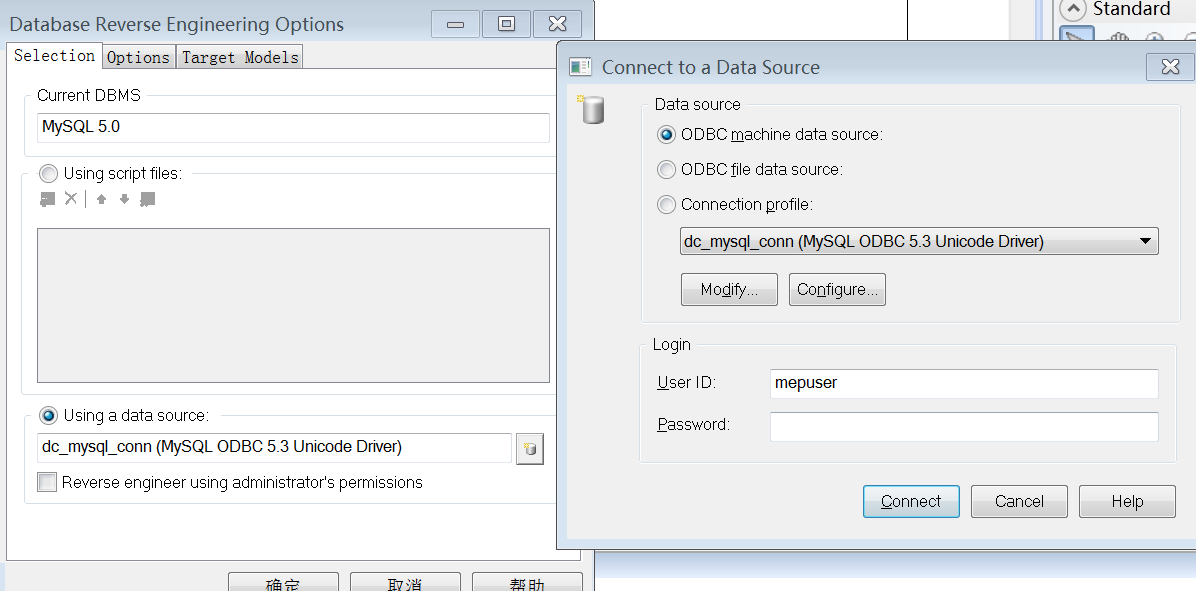

三、配置powerdesiner.

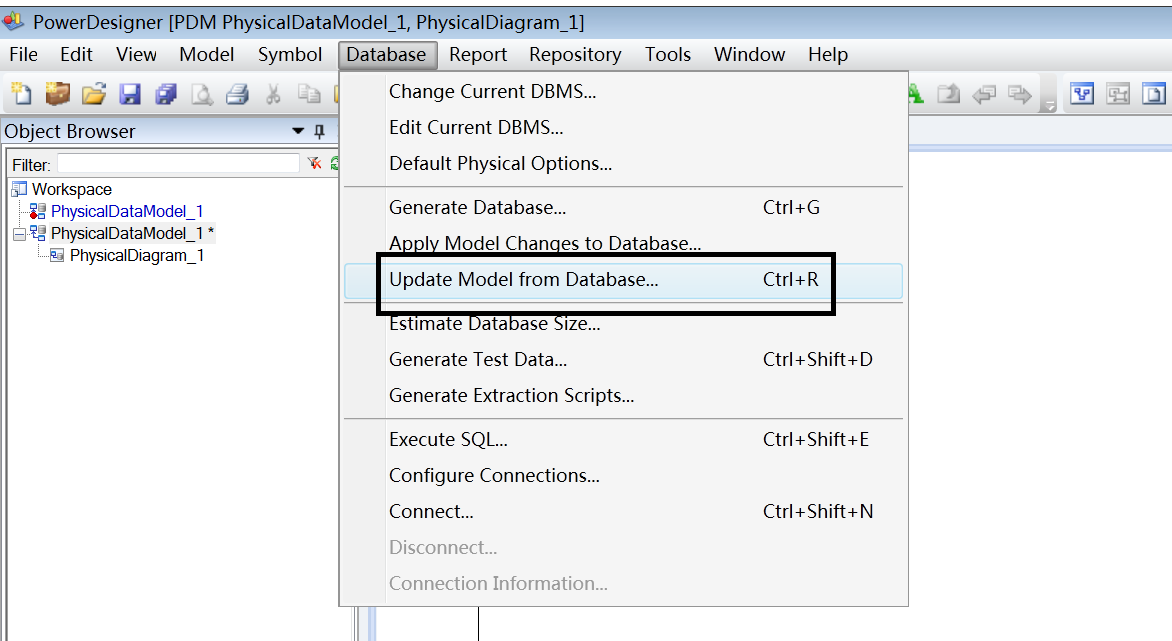

四、powerdesiner 的逆向工程

 逆向工程简单点说就是： 进入了数据库，读取元数据，就可以知道表之间的关联关系，还可以另保存为pdm后缀的表结构文档，（该文档可以用pdmreader查看).

值得注意的是，pdmreader的版本最好与powerdesigner的版本一致，否则可能打不开pdm文档。

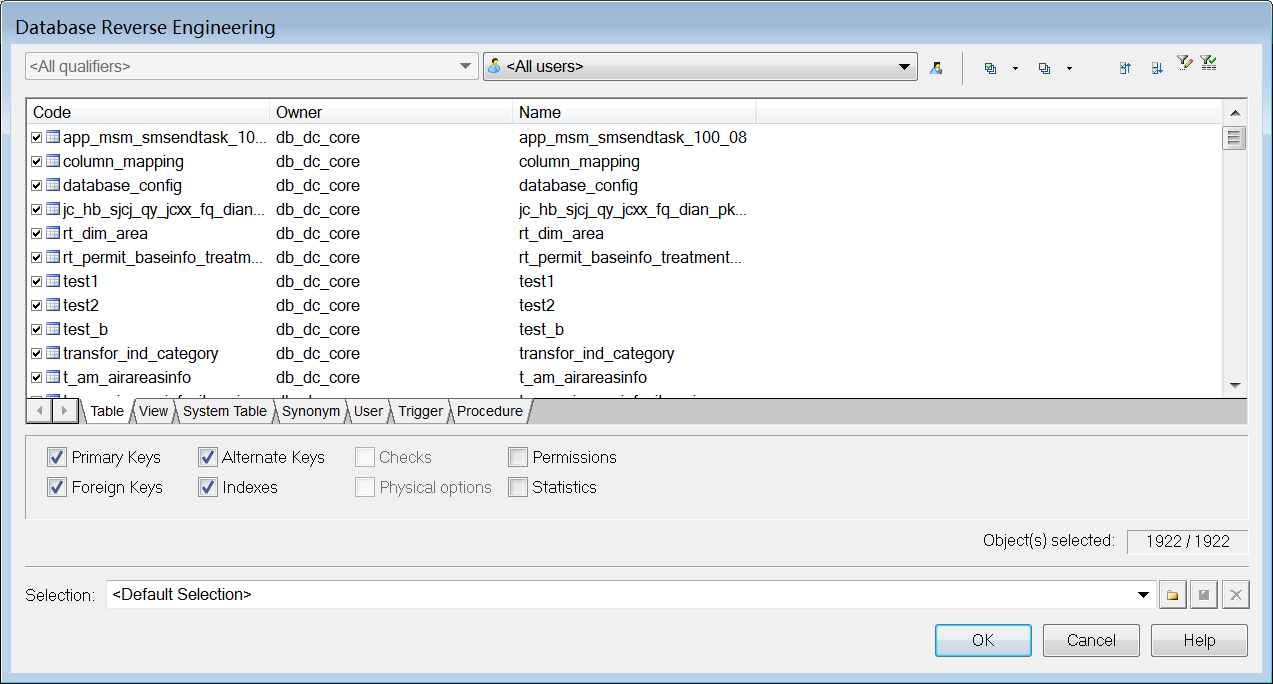

如果第三步完成后，点下connect后就会出现以下对话框：

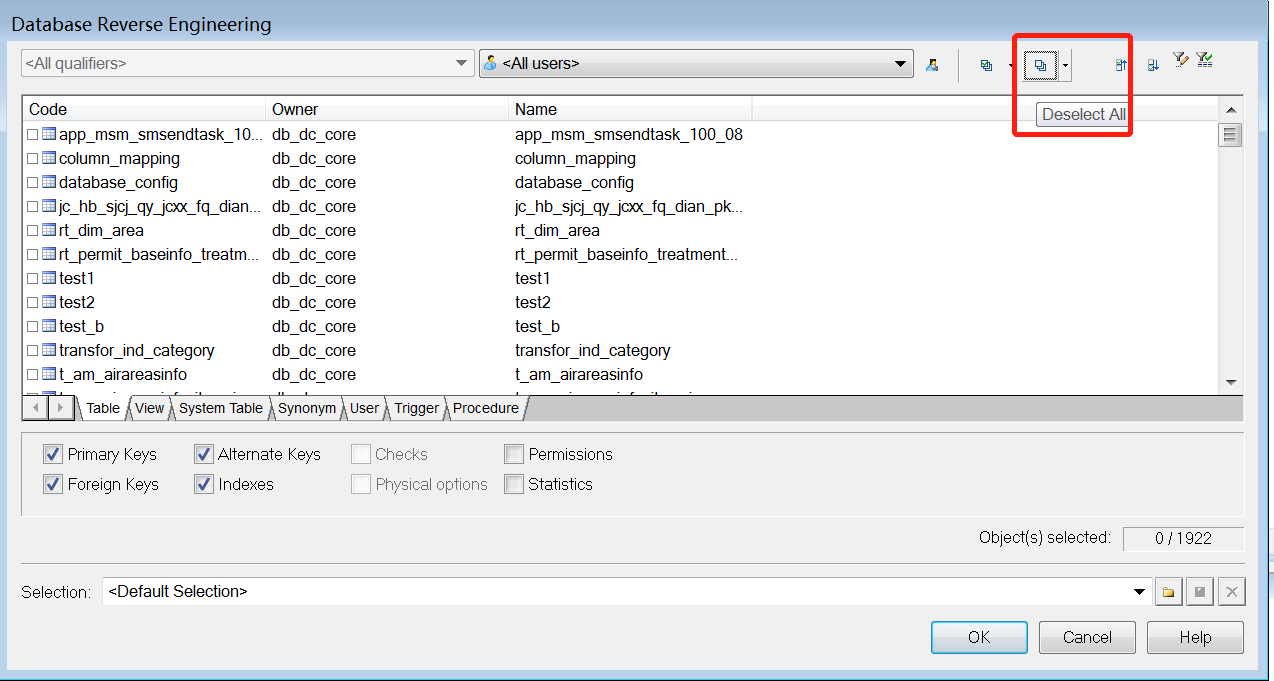

此时，选择all users，然后deselect all;



 如果你想选择某个用户的就选择对应的用户，然后active page.

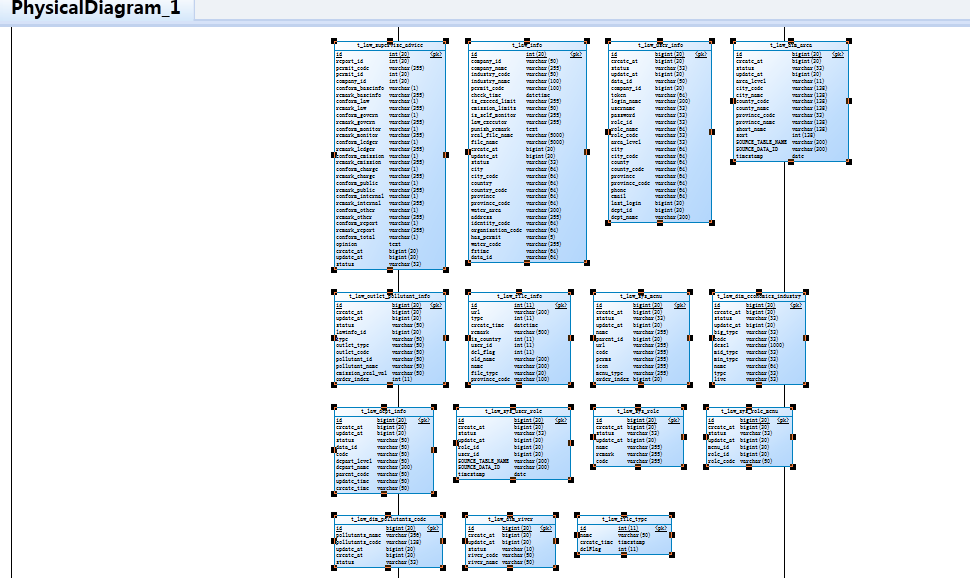

 出现以下这样的关联图；

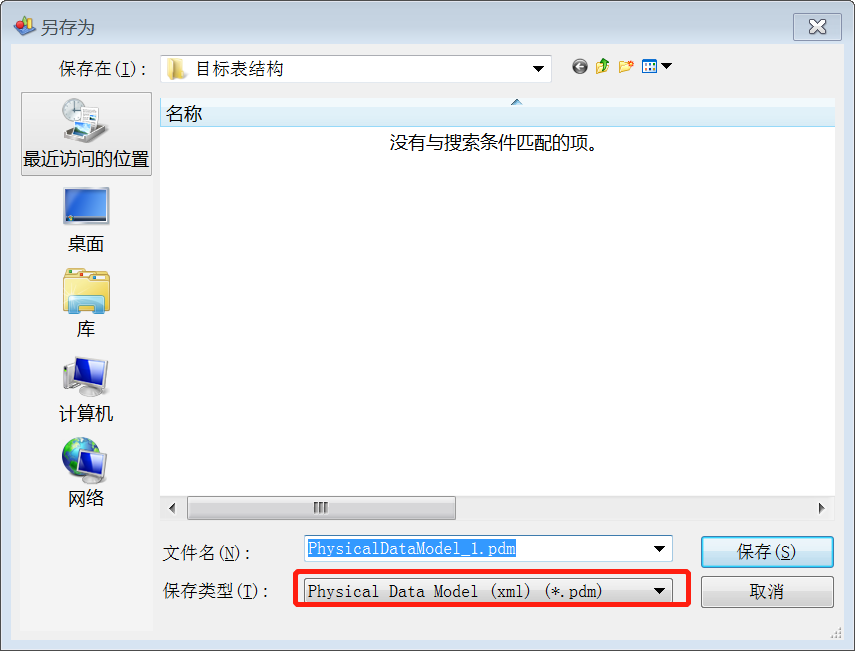

然后另存为xxx.pdm



一定要选择xml格式的pdm。
