路由器封装数据包



简介：封装入门

目的：把最基本的数据包被路由器解封装、转发、再封装的过程用动画显示出来。

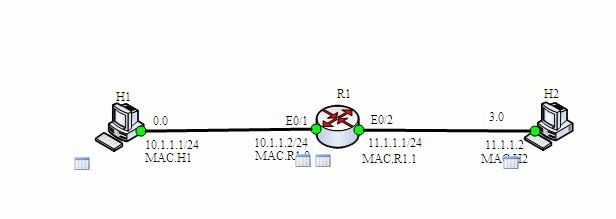

拓扑：两个主机经一个路由器相连。

步骤：1）H1 ping H2, 得先封装三个报头（link network, protocol） 后才发送。

           2） 路由器收到后，把ping解封装、转发、再封装，送往 H2.

           3）H2收到ping时，把它解封装, 知道这个ping是针对自己的，就回复echo，把 echo封装好才发送。

           4）R1收到echo后，将其转发给H1。H1把echo解封装，知道这个echo是回复自己的，ping成功了 。

初始化：ARP表的MAC地址齐全

这个案例假设H1, H2已经知道彼此的地址。

【注】这个案例一开始假设 H1, H2已经 代理，得到彼此的ARP地址。例，H1的ARP表显示

(11.1.1.2, MAC.R1.1 ("H2"))，意思是 H1 所得到的H2的 MAC地址 事实上是R1 的接口E0/1的 MAC地址.

H1 先封装ping报头，然后发送

H1 要ping H2, 得先封装的报头，才能发送。

- 封装协议报头： protocol 设为 ICMP, type 设为 8 (ICMP request)

- 封装网络报头：destination IP 设为10.1.1.2/24 (H2的 IP), source IP 设为 10.1.1.1/24 (H1的 IP).

- 封装Link 报头: destination MAC 设为 MAC.H2, source MAC 设为 MAC.H1.

然后H1发送ping。点击ping包可以查看其报头内容。

【注】 若ARP表没有H2的MAC地址，就不能封装link报头，而导致ping失败。

R1 把Ping解封装、转发、封装

R1 收到Ping 后, 把它解封装、转发、再封装如下：

- 链路报头：比较destination MAC 和自己的 MAC，一样就接受，否则丢弃。

- 网络报头：比较destination IP (11.1.1.2) 和自己的 IP不同，就把ping交给路由引擎。

- R1查看路由表，发现前往11.1.1.2的下一跳接口是E0/2，就把Ping转发到E0/2.

- R1封装链路层报头，把目的MAC地址设为H2的MAC地址。

H2 封装 Echo, 然后发送

H2 要回复Echi 给 H1，得先封装报头

- 封装协议报头： protocol 设为 ICMP, type 设为 0 (ICMP response)

- 封装网络报头：destination IP 设为10.1.1.1/24 (H1的 IP), source IP 设为 10.1.1.2/24 (H2的 IP).

- 封装Link 报头: destination MAC 设为 MAC.H1, source MAC 设为 MAC.H2.

然后H2 发送Echo。

H1 解封装 Echo，Ping成功

R1 收到echo, 把它解封装、转发、再封装，然后从E0/1接口发送出去。

H1 收到Echo, 进行解封装，从链路报头，而网络报头，到协议报头。H1知道这个echo是响应自己的ping.。

Ping.成功了。
