天线知识

参考《天线工程手册》



天线种类：

线元天线：单极、偶极、环、隙缝、载体、微带、加载、有源、双锥、鞭状

行波天线：长线、菱状、螺旋、八木、对数周期、慢波、快波、漏波、表面波、长介质棒

阵列天线：侧射、端射、直线、平面、圆形、共形、信号处理、自适应、多波束、相控、密度加权、极低副瓣

孔径天线：角锥、扇形、圆锥、多模、混合模、波纹、抛物面、脊形、单反射面、双反射面、球形反射面、偏置反射面、环焦反射面、切割反射面、孔径打描、透镜、角形反射面、背射

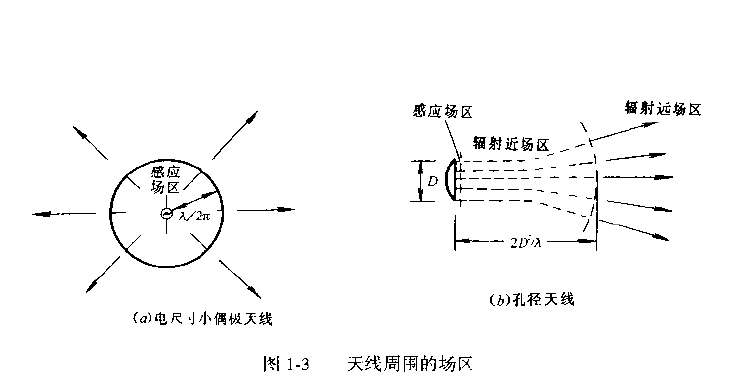

感应场区：λ/(2*π)

辐射近场区：2D*D/λ 　　D为天线孔径的最大尺寸

辐射远场区：特点：1、场的大小与离开天线的距离成反比

2、场的角分布与离开天线的距离无关

3、方向图主瓣、副瓣和零值点已全部形成
