UML-领域模型-如何找到概念类

有3个方法

方法1：对已有的重用和修改(这是最好的方法)

重用和修改现有模型。这些模型来源于之前的项目、网上的

方法2：使用分类列表

从网上搜索该领域的常见分类，或参考书籍Martin Fowler的《分析模式》、David hay的《Data Model Patterns》、Len Silverston的《Data Model Resource Book(卷1和卷2)》。

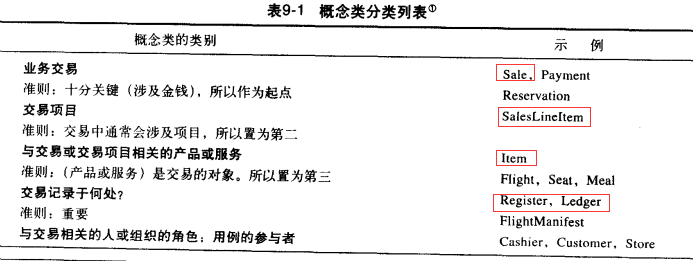

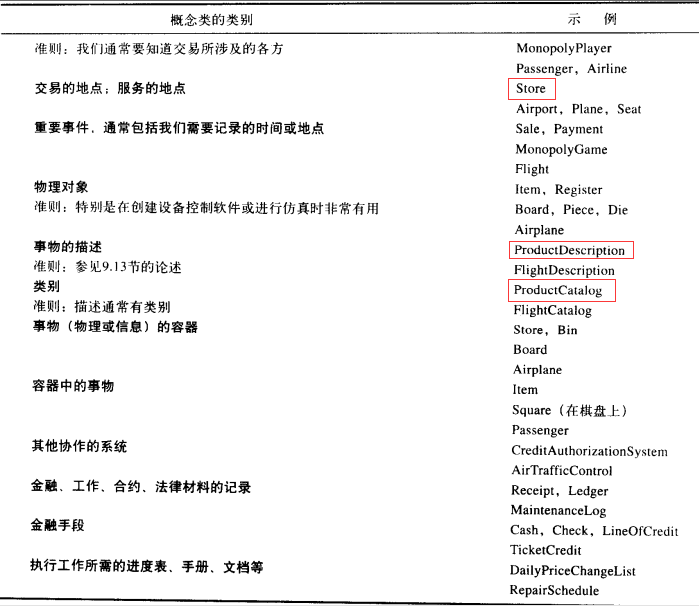

如POS项目，见下表





注：示例中可英文命名，用于后边的类图。

方法3：通过名词短语寻找概念类

如，处理销售用例：

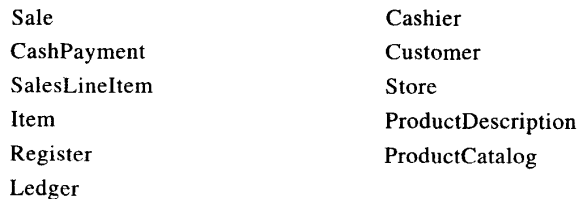

例子：基于上边分类列表+名词短语分析，得到该领域候选概念类列表



方法2和方法3中的红色矩形对应着该概念模型列表。而方法3中的红色椭圆，跟方法2重复的。而方法3中的顾客，在方法2中没有，方法3中补全了。

注：没有什么所谓“正确”的列表，上边抽取的是，建模者认为重要的。
