第九周作业

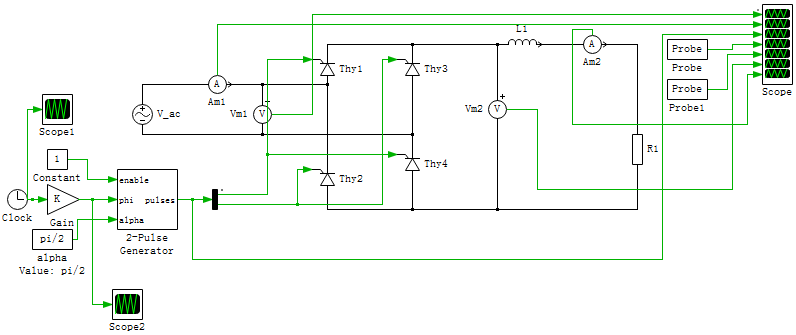

1. 单相桥式晶闸管整流电路仿真

手绘的电源电压、晶闸管Thy1和Thy3两端电压、负载电压的波形

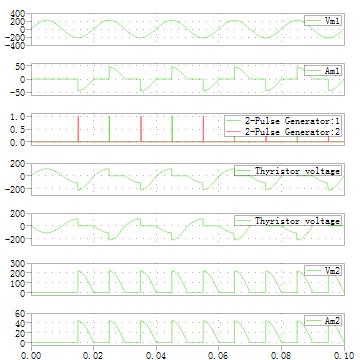

触发角为pi/4情况下，电源电压、晶闸管Thy1和Thy3两端电压、负载电压的波形



触发角为pi/2情况下，电源电压、晶闸管Thy1和Thy3两端电压、负载电压的波形



手绘的波形与实际仿真结果有点偏差,错误的地方在于控制角内及晶闸管还没有导通时一个晶闸管上的电压为电源电压的一半

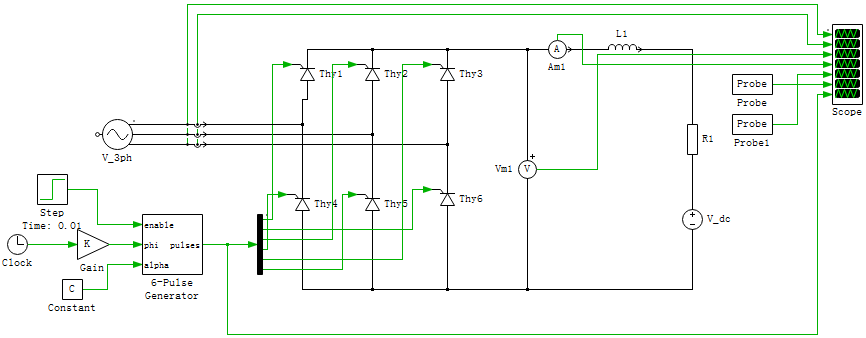

2. 三相六脉波桥式晶闸管整流电路仿真

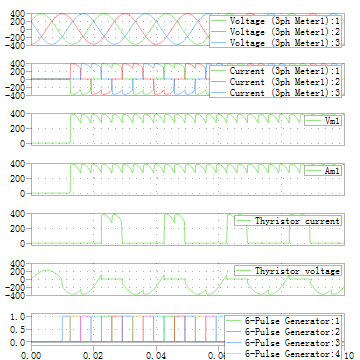

纯阻性负载条件下，pi/4触发角下，电源测电压和电流、单个晶闸管两端电压和电流、负载电压和电流的波形

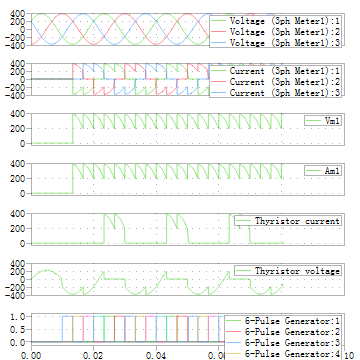

纯阻性负载条件下，pi/3触发角下，电源测电压和电流、单个晶闸管两端电压和电流、负载电压和电流的波形





纯阻性负载条件下，pi/2触发角下，电源测电压和电流、单个晶闸管两端电压和电流、负载电压和电流的波形



 可以发现控制角越小，负载上的电压电流越平稳

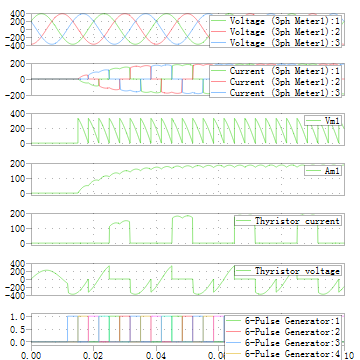

阻性负载条件下，加0.01H的电感pi/2触发角下，电源测电压和电流、单个晶闸管两端电压和电流、负载电压和电流的波形

可以看出加上电感以后，电流明显平稳了许多
