电子测量实验

实验课程名称：电子测量与仪器

实验项目名称：信号发生器的使用

实验者：曾子越     专业班级：通信15—1班    学号：150206223

同组者：李东祁、李传文



一、实验目的
（1）熟悉信号发生器的面板及面板部件的功能；

（2）会用信号发生器输出符合要求的信号；



二、实验设备
（1）DG1022 型函数信号发生器；

（2）双踪示波器 1 台；

三、实验原理
1. DG1022 型函数信号发生器的面板、功能及技术指标

（1）面板及面板部件的功能

（2）主要技术指标 采用先进的 DDS 技术，双通道输出，100 MSa/s 采样率，14 bits 垂直分辨 率； 输出 5 种标准波形，内置 48 种任意波形； 丰富的调制功能：AM、FM、PM、FSK，以及 输出线性/对数扫描和脉冲串波 形； 丰富的输入输出：波形输出，同步信号输出， 外接调制源，外接基准 10MHz 时钟源，外触 发输入； 独特的通道耦合和通道复制功能； 内置高精度、 丰富的调制功能：AM、FM、PM、FSK，以及 输出线性/对数 扫描和脉冲串波形； 丰富的输入输出：波形输出，同步信号输出， 外接调制源，外接基准 10MHz 时钟源，外触 发输入； 独特的通道耦合和通道复制功能； 内置高精度、宽频带频率计，可测量范围： 100 mHz ~ 200 MHz（单通道） ； 标准配置接口：USB Device，USB Host，支持 U 盘存储； 可与 DS1000 系列数字示波器无缝互连； 配置功能强大的任意波编辑软件 UltraWave； 支持远程命令控制。

2. DG1022 型函数信号发生器的使用方法
(1)接通电源前检查



(2)先调频率再调幅值(注：幅值从零开始、调)；

(3)输出端不能短路，以免损坏仪器；

四、实验内容与数据记录

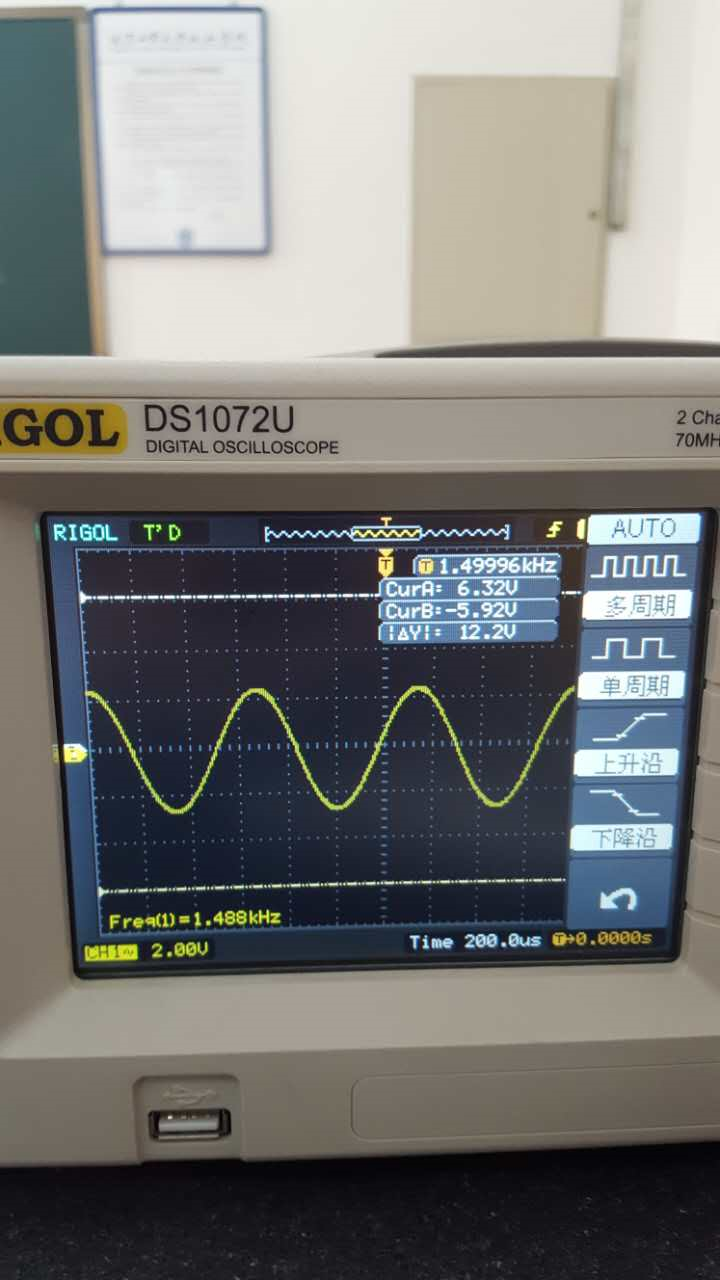

使用信号发生器产生一个频率为1.5KHZ 幅度为1V的正弦波

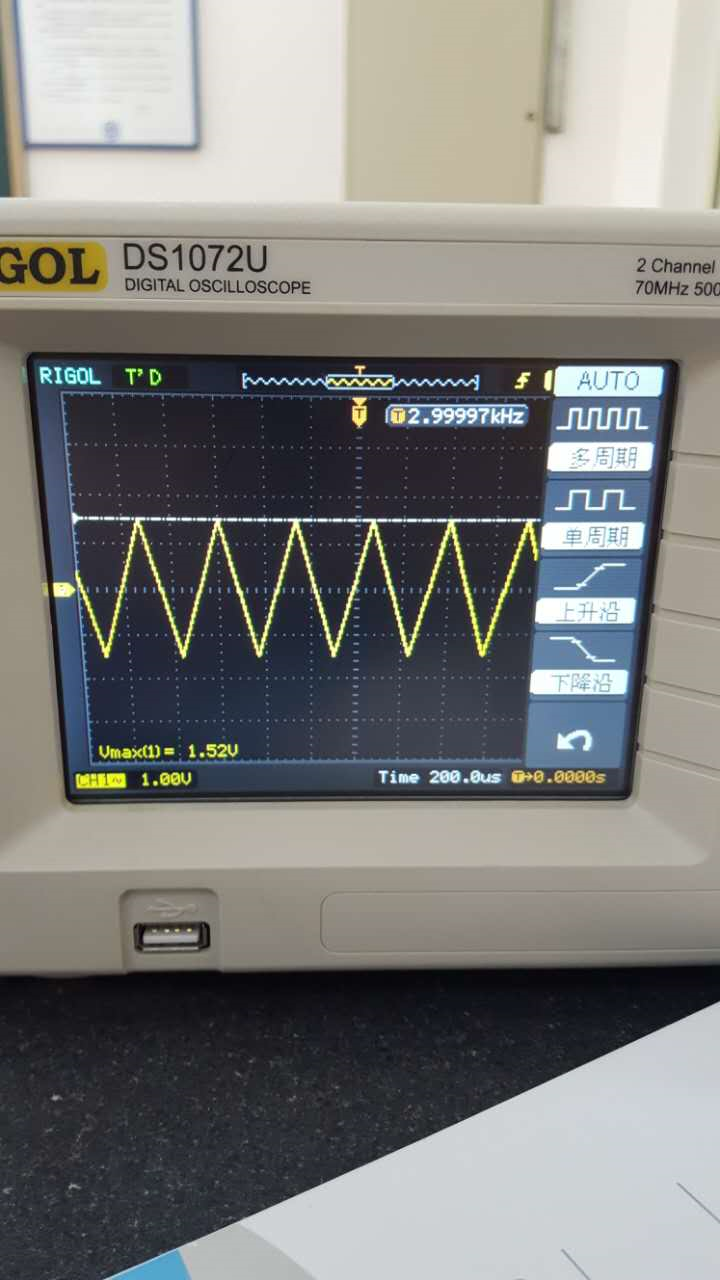

频率10KHZ      VPP为3V   占空比为50%的三角波
