名词解释

ProMdl

Creo的顶级模型包含了Creo的所有模型类型，应用范围最广





ProSolid

实体模型，为零件或装配的总表达，是ProMdl的一个实例

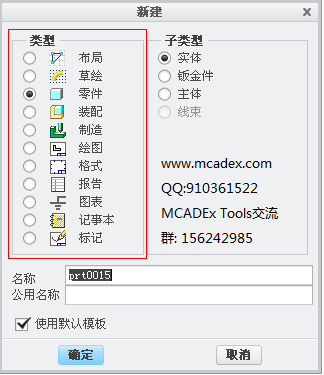

ProPart

零件模型，为ProSolid的一个实例

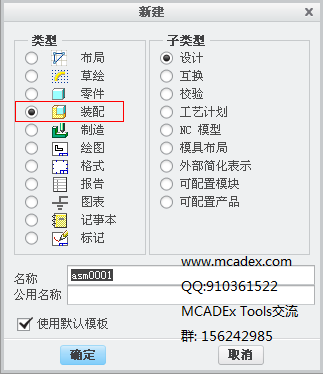

ProAssembly

装配模型，为ProSolid的一个实例

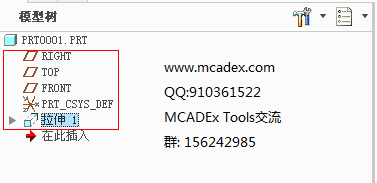

ProFeature

特征





ProSurface

曲面





模型获取

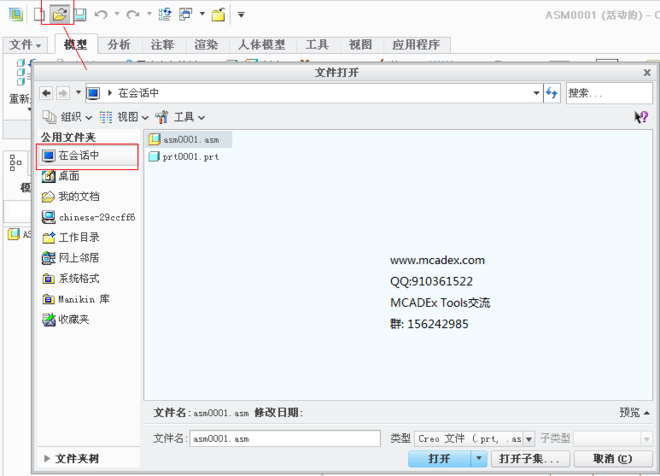

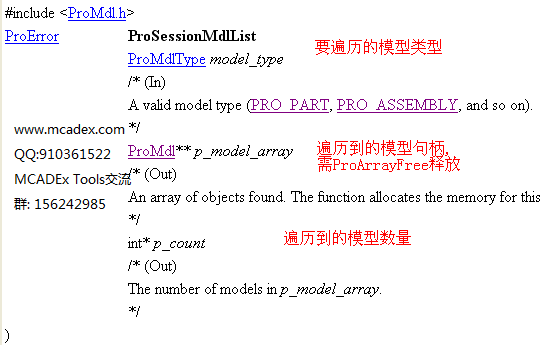

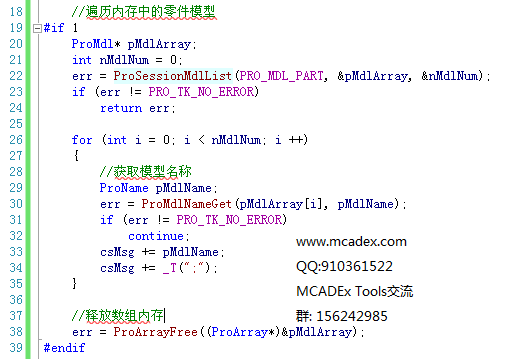

ProSessionMdlList()

遍历内存中的模型





函数定义





函数用法

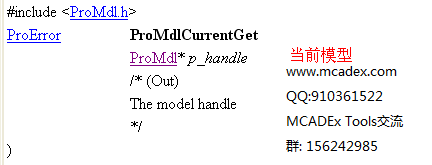

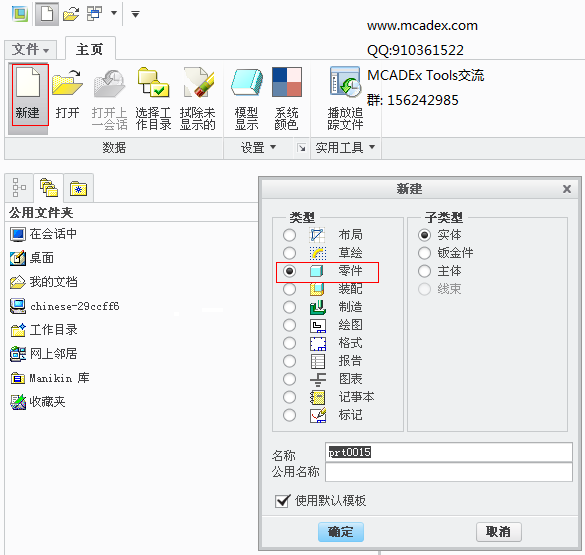

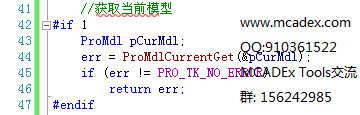

ProMdlCurrentGet()

获取当前Creo激活窗口的模型



函数定义



函数用法

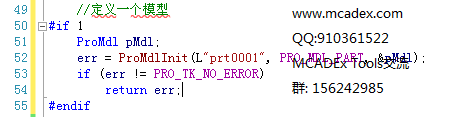

ProMdlInit()

定义一个模型，该模型存在于内存中，且已知该模型的名称及类型

函数定义





函数用法

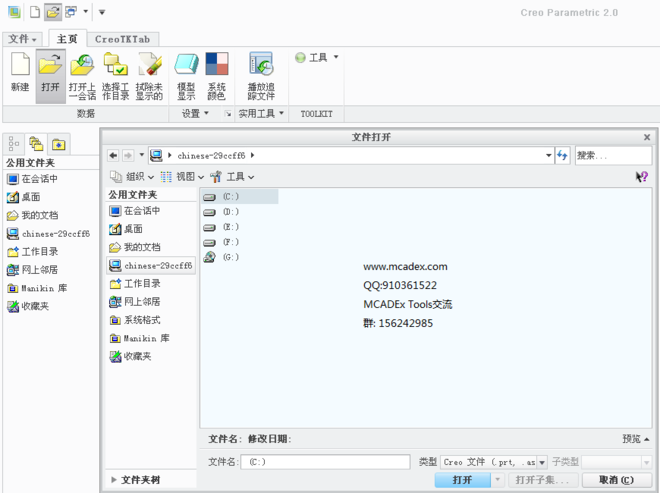

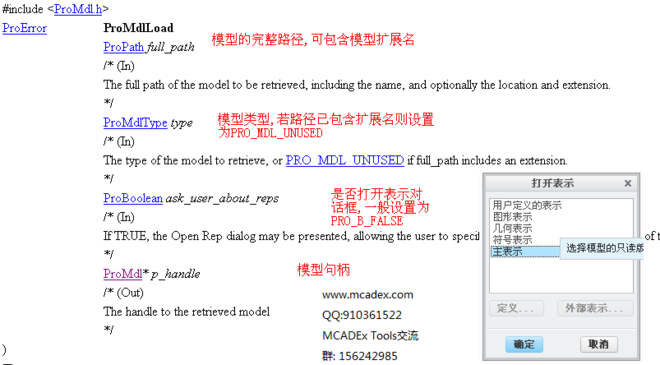

ProMdlLoad()

加载磁盘目录下的模型，类似于打开功能，但不会自动显示





函数定义





函数用法
