[转帖]iTOP-4412开发板-QtE4.7-usb3G上网卡移植教程



开发板用的是迅为的iTOP-4412开发板



移植华为 E261 WCDMA 12d1:1446USB 上网卡到 4412 开发板

QtE\Linux 系统。

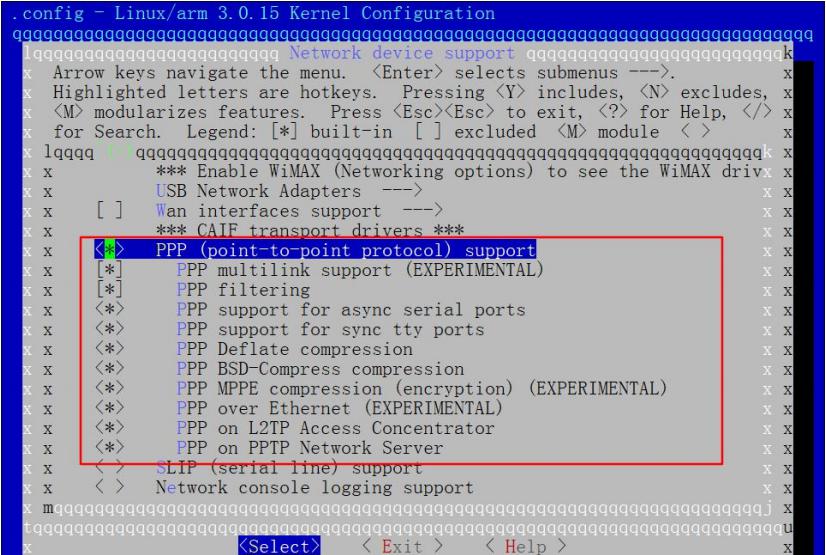

1 内核配置

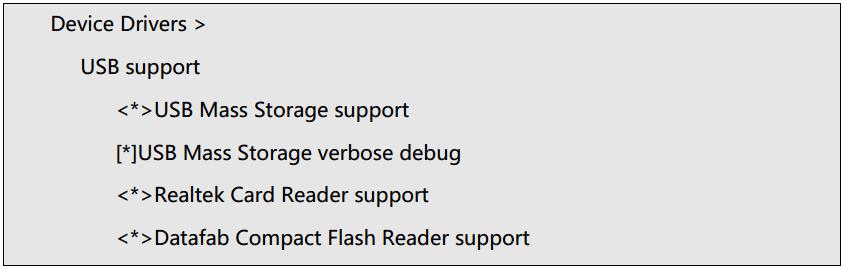

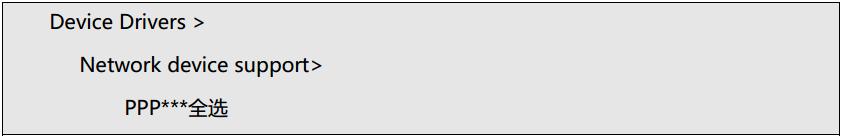

配置内核以下选项











和

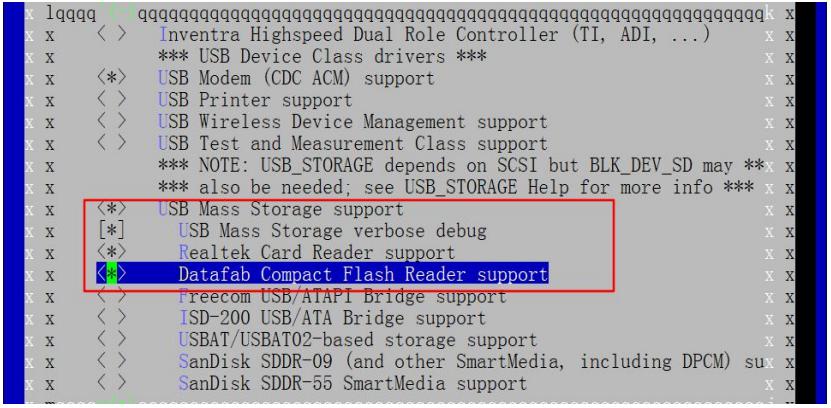

如下图所示





然后编译内核，烧写到开发板。



2 工具的编译

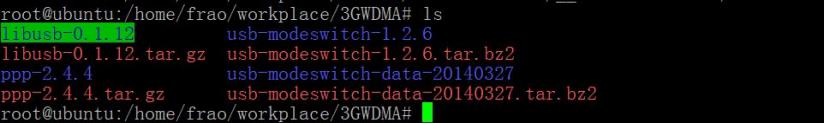

本次移植共需要四个工具，它们互相有依赖关系，为了方便编译，将它们拷贝到同一目录

并解压，如下图所示。







2.1 编译libusb-0.1.12

进入文件夹 libusb-0.1.12，执行以下命令。



进入文件夹 libusb-0.1.12，执行以下命令。

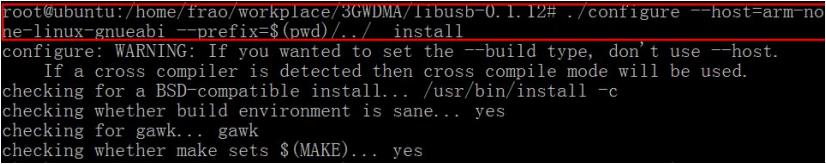

./configure --host=arm-none-linux-gnueabi --prefix=$(pwd)/../__install

它将设置使用的编译器，并且指定 make install 后生成目录的路径为上级目录下的

__install 文件夹，结果如下图所示，

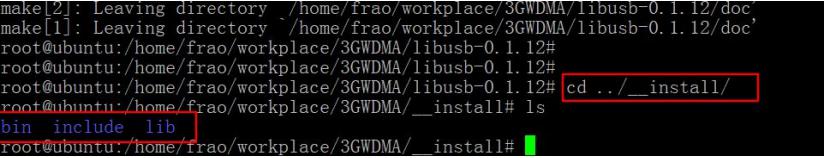

然后执行“make” 以及“make install”，可以看到在上级目录产生了“__install”文

件夹，如下所示。









2.2 编译usb-modeswitch-1.2.6

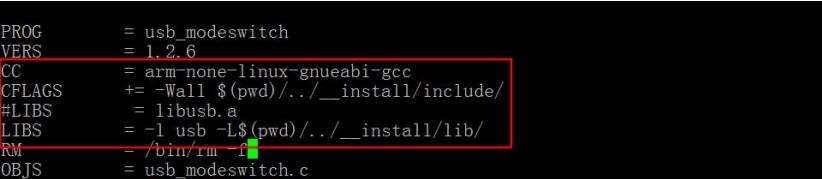

编译该工具需要使用上一步生成的库文件以及头文件，即__install/include 以及

__install/lib 文件夹，进入源码文件夹 usb-modeswitch-1.2.6，将 Makefile改成以下所示内

容。

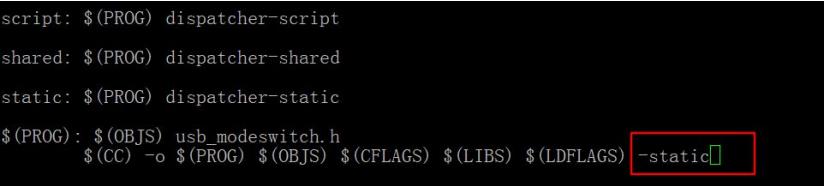

以及

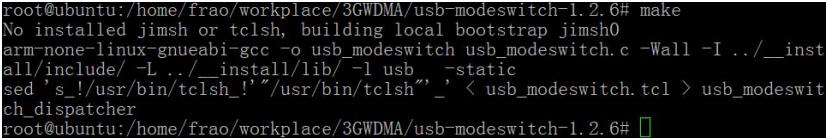

保存并编译，输入 make 指令，如下图所示。





2.3 编译usb-modeswitch-data-20140327

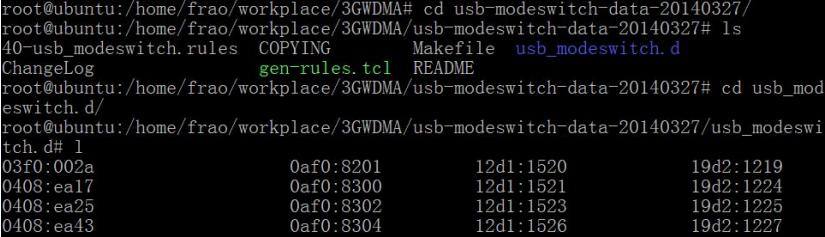

进入该源码文件夹的 usb_modeswitch.d 目录，如下图所示。

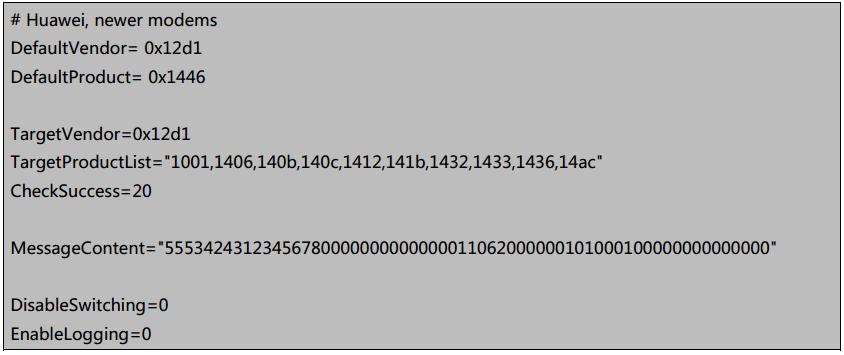

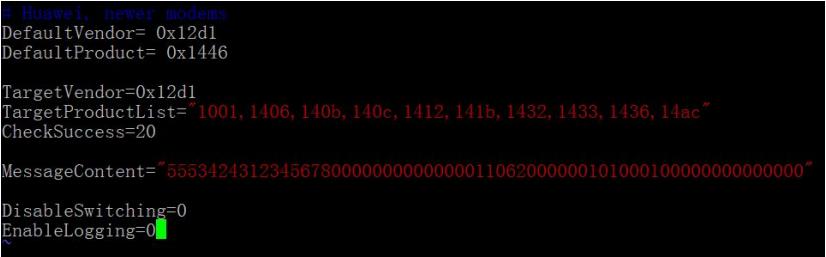

使用命令“vim 12d1:1446”打开文件，并修改成以下内容。



如下图所示





上面这段代码最重要的是 DefaultVendor= 0x12d1 和 DefaultProduct= 0x1446，它制

定了 USB设备的 VID 和 PID。





2.4 编译ppp-2.4.4

进入源码目录，运行以下命令编译







编译到此完成，可以看到在 pppd 文件夹生成了 pppd工具，在 chat 文件夹生成了 chat

工具，如下图所示。









编译工作到此完成，接下来分别将每一步编译得到的工具拷贝到开发板。

(1)将 2.1 中__install/lib 目录下的 libusb.so，libusb-0.1.so.4，libusb-0.1.so.4.4.4 拷

贝到开发板的/lib 文件夹。

(2)将 2.2 中编译得到的 usb_modeswitch 文件拷贝到开发板的/usr/sbin/目录。

(3)将 2.3 中修改的文件 12d1:1446 拷贝到开发板的/etc/usb_modeswitch.d/目录下。

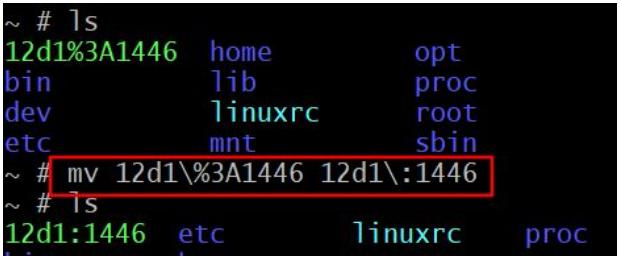

注意到 Windows与 Linux 的文件命名规则不同，：在 Windows上会被自动转换成%3A。用

户需要先把文件拷贝到开发板上再重命名。重命名操作如下图所示。





(4)将 2.4 中得到的 pppd和 chat 工具拷贝到开发板/usr/sbin/目录。

(5) 将压缩包提供的脚本 wcdma，wcdma-chat-connect，wcdma-chat-disconnect

拷贝到开发板的/etc/ppp/peers/目录下。



3 测试

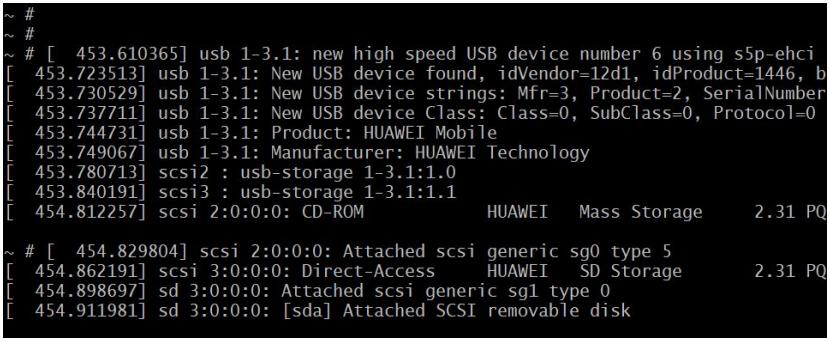

拷贝完成后，将上网卡 E261 插到开发板上，开发板弹出以下内容。







等待上网卡闪烁蓝灯，然后输入以下指令

usb_modeswitch -W -c /etc/usb_modeswitch.d/12d1:1446

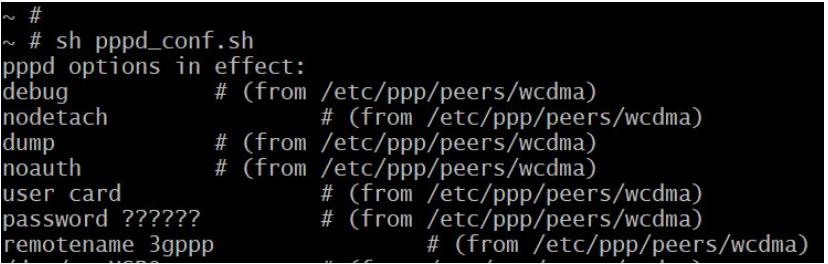

之后运行压缩包中提供的脚本 pppd_conf.sh，运行耗时大约 20s，设置完成后即可上

网，如下图所示。





本文转自迅为：http://www.topeetboard.com

转载于:https://www.cnblogs.com/yueliang17/p/8603636.html
