redistribute and Suboptimal routing

重分发和次优路由

基础环境

拓扑：

分别配置好基本的环境，包含ip地址，路由协议的启用，得到他们的路由表分别为

R1：

R2：

R3：

R4：

1.      在R1上将eigrp和OSPF进行双向重分发

2.      在R3上做同样的双向重分发

3.      R4此时会多两条外部路由

4.      将R4的换回地址重分发到eigrp中

次优路由

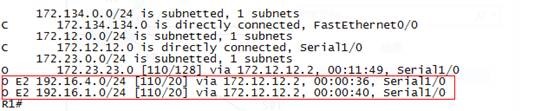

1.      R1会学到外部路由即R的换回地址网络的，但不是最优路径

a)     路由跟踪

b)     R1会收到来自R4和R2的路由更新，但eigrp的外部管理距离大于OSPF的，因此在R1的路由表中存放了来自OSPF的外部路由，从而导致了次优路由的问题，需要让R直接通过R4到达R4的换回地址，可以修改R3在重分发eigrp时的管理距离，从而达到减少次优路由问题

c)      配置管理距离，例如需要让192.16.1.1这个ip直接从R4到R1的路由，即不需要经过R3——>R2——>R1这个路径，而192.16.4.4这个地址不变。

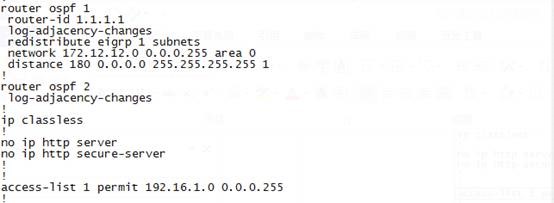

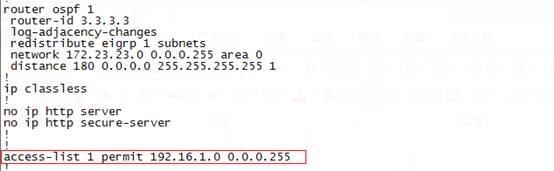

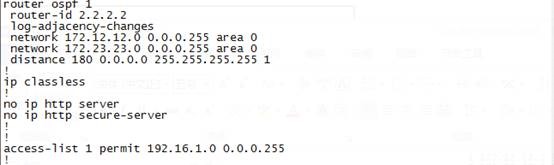

d)     R3、R2、R1上分别配置如下

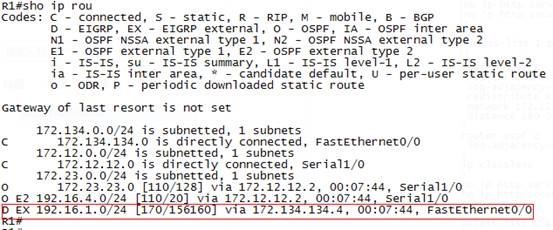

e)     最后得到R1的路由表如下

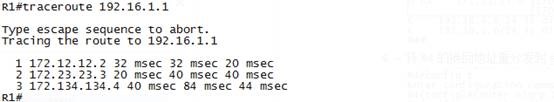

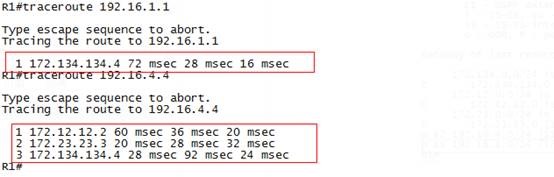

f)      路由追踪如下

非等价路由

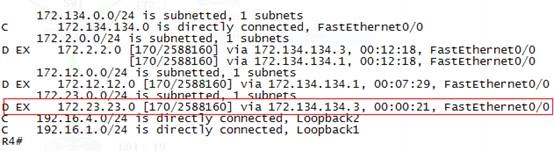

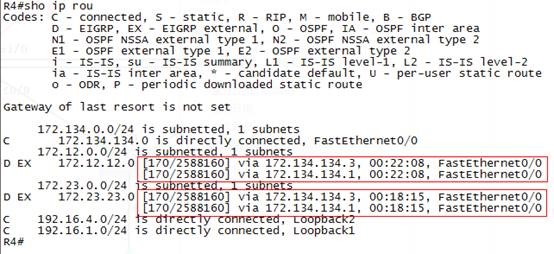

1.      R4的路由如下

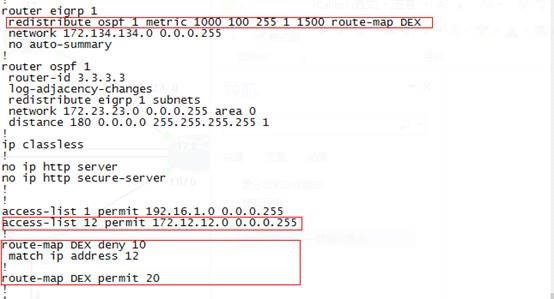

2.      因此需要使用路由映射进行控制，其R3配置如下

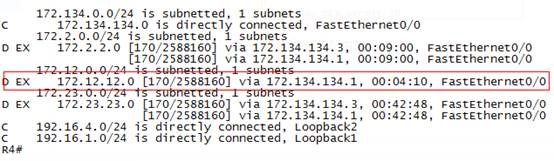

3.      控制后R4的路由如下

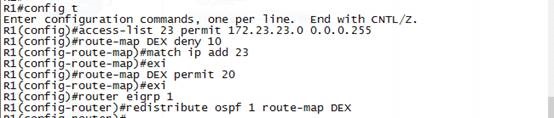

4.      在R1上同样的配置以过滤掉172.23.23.0网络

5.      最后再次查看R4的路由表



转载于:https://www.cnblogs.com/ywj2013/p/3721464.html
