一、实验目的：

1．深入了解三层交换的功能、特点及工作原理。

2．掌握三层交换机实现路由功能的方法。

二、实验环境：

1．能够接入Internet的局域网。

2．服务器端Windows 2003操作系统，客户机端Windows XP操作系统。

三、实验内容：

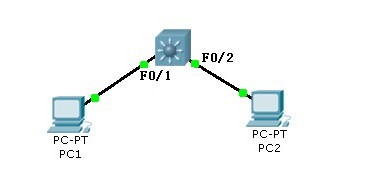

实现PC1和PC2的通信。

交换机的三层交换实际是具有路由功能的交换机，比如思科的Cisco 3550和华为的Quitway 3526就是三层交换机，支持路由功能。

交换机实现路由功能和两种情况，一种是通过vlan ip实现不同vlan间的路由；再一种是通过设置端口三层模式，通过端口ip，实现不同网络间的路由。

1．通过vlan ip做网关实现不同vlan间的路由

配置PC1的IP地址为：192.168.1.1/24

配置PC1的网关地址：192.168.1.2

配置PC2的IP地址为：192.168.2.1/24

配置PC2的网关地址：192.168.2.2

在交换机上先建两个vlan，分别为vlan 2 和vlan 3，将f0/1 放入vlan 2，将f0/2放入vlan 3，再设置vlan 2 和 vlan 3的IP地址。

2．三层交换机的访问控制名称接口IP地址网关

Router AF0/1192.168.1.1/24

F0/2172.1.1.1/24

Router BF0/1192.168.1.2/24

F0/2172.2.2.1/24

PC1172.1.1.2/24172.1.1.1
