看图能力属于“设计师”、机加工、钳工必备技能之一，很多做“现场”的师傅们，给个图都能看懂，可以做出来，但是要说清楚其中的原理，就显得有点力不从心。我们一起来看看吧

图档类型

图档内文件可以将图形分为：总装图、部件图、零件图、工艺流程图等几大部分。

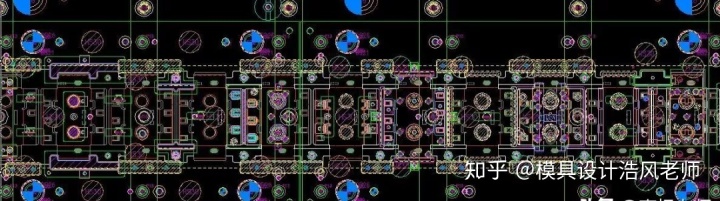

总装图：图档所有零件组装在一个完整图形中，属于全部图档总和。

部件图：属于总装图内部分，单独一个独立运行的部分结构，如导柱部分。

零件图：图档中被拆分到不能再拆分的结构，如：螺丝、销钉等。

工艺流程图：属于工艺类、流水线类型的部分。具体如下图所示

图档中需要对视图、视角进行平面立体还原，这就需要对线型、图形表达、图面基本细节进行判断。

线型种类

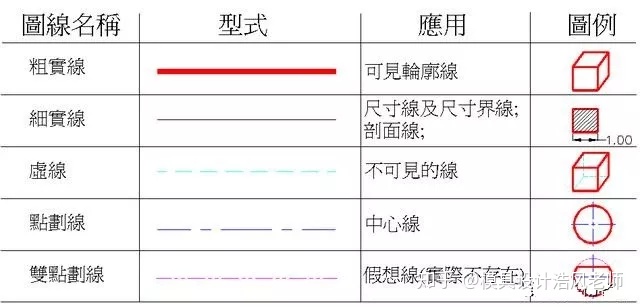

常见线型包括：虚线、点划线、双点划线、细实线、粗实线。每种线型所在图档中的用途是不一样的。具体格式、用途如下表：

除线型外，还需要对图面中的图档比例、图档标注尺寸类型、以及标注前后缀进行合理判断。

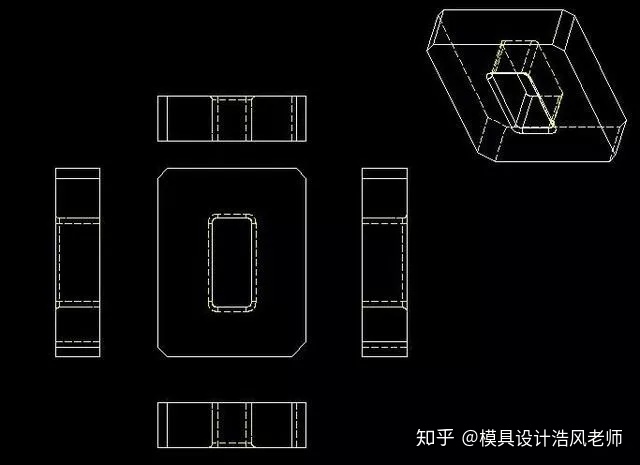

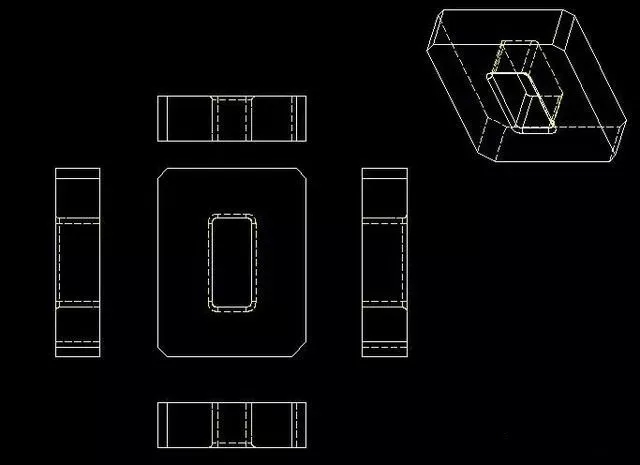

视图是机械制图的关键，想学会看图，就必须搞清楚机械制图原理。机械制图简单来说，其实就是通过投影得到两两垂直的六面视图，我们将其称为基本视图。其名称分别为：主视图、后视图、左视图、右视图、俯视图、仰视图。

投影与三视图

视图是通过物体进行投影得到，而三视图则是六个基本视图中的三个。由于基本视图存在两两对应，因此在绘图表达时往往将其中三个省略，这就是三视图的由来。分别为：主视图、左视图、俯视图。

三视图之间对应关系9字真经：

长对正：主视图、俯视图

宽相等：俯视图、左视图

高平齐：主视图、左视图

投影视图关系9字真经：

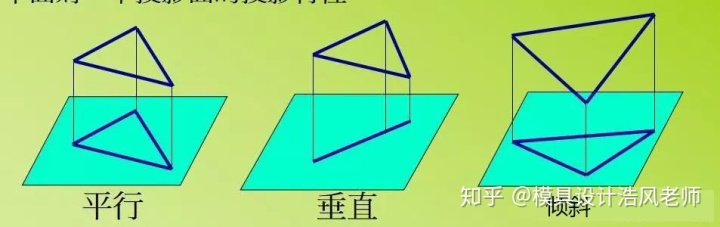

实形性：投影面与产品面平行

类似性：投影面与产品面倾斜

集聚性：投影面与产品面垂直

三视图说起来简单，就是几个投影，总共加起来也就18个字而已。但是，要想搞清楚还真不太容易。

基础比较薄弱的朋友，如果想快速上手机械制图，就应该从这18个字开始入手。只要搞懂了这18个字，基本上就算学会了一大半，重在理解。
