Android桌面小部件AppWidget(1)

Android桌面小部件AppWidget的使用，本例假设实现一个简单的功能，窗口小部件有一个Android Button和TextView，当点击桌面小部件时候，把系统当前的毫秒事件显示在TextView里面。

(1)首先需要在Androidmanifest.xml文件代码定义窗口小部件(类似广播的静态注册)：

android:name="android.appwidget.provider"

android:resource="@xml/appwidget" />

其中需要在res/xml目录下新建一个appwidget.xml代码文件定义appwidget-provider相关属性：

android:initialLayout="@layout/appwidget_layout"

android:minHeight="20dip"

android:minWidth="200dip"

android:previewImage="@drawable/ic_launcher"

android:resizeMode="horizontal|vertical"

android:updatePeriodMillis="0"

android:widgetCategory="home_screen" >

之所以同时定义了：

是因为在我写的这个例子中，将有Button触发事件，但Android窗口小部件机制不像普通Android activity一样直接在类似Button的onClick的方法内处理业务逻辑，而是通过广播出去一个事件，然后又接受者通过RemoteViews处理。

(2)自己写一个类继承自AppWidgetProvider(核心关键)：

import android.app.PendingIntent;

import android.appwidget.AppWidgetManager;

import android.appwidget.AppWidgetProvider;

import android.content.ComponentName;

import android.content.Context;

import android.content.Intent;

import android.util.Log;

import android.widget.RemoteViews;

public class AppWidget extends AppWidgetProvider {

private final String ACTION_BUTTON = "action_button";

/**

* 接受广播事件

*/

@Override

public void onReceive(Context context, Intent intent) {

super.onReceive(context, intent);

Log.d(this.getClass().getName(), "onReceive");

if (intent == null)

return;

String action = intent.getAction();

if (action.equals(ACTION_BUTTON)) {

// 只能通过远程对象来设置appWidget中的状态

RemoteViews remoteViews = new RemoteViews(context.getPackageName(), R.layout.appwidget_layout);

remoteViews.setTextViewText(R.id.text, ""+System.currentTimeMillis());

AppWidgetManager appWidgetManager = AppWidgetManager.getInstance(context);

ComponentName componentName = new ComponentName(context, AppWidget.class);

// 更新appWidget

appWidgetManager.updateAppWidget(componentName, remoteViews);

}

}

/**

* 到达指定的更新时间或者当用户向桌面添加AppWidget时被调用

* appWidgetIds:桌面上所有的widget都会被分配一个唯一的ID标识，这个数组就是他们的列表

*/

@Override

public void onUpdate(Context context, AppWidgetManager appWidgetManager, int[] appWidgetIds) {

Log.d(this.getClass().getName(), "onUpdate");

Intent intent = new Intent(ACTION_BUTTON);

PendingIntent pendingIntent = PendingIntent.getBroadcast(context, 0, intent, 0);

// 小部件在Launcher桌面的布局

RemoteViews remoteViews = new RemoteViews(context.getPackageName(), R.layout.appwidget_layout);

// 事件

remoteViews.setOnClickPendingIntent(R.id.btn, pendingIntent);

// 更新AppWidget

appWidgetManager.updateAppWidget(appWidgetIds, remoteViews);

}

/**

* 删除AppWidget

*/

@Override

public void onDeleted(Context context, int[] appWidgetIds) {

super.onDeleted(context, appWidgetIds);

Log.d(this.getClass().getName(), "onDeleted");

}

@Override

public void onDisabled(Context context) {

super.onDisabled(context);

Log.d(this.getClass().getName(), "onDisabled");

}

/**

* AppWidget首次创建调用

*/

@Override

public void onEnabled(Context context) {

super.onEnabled(context);

Log.d(this.getClass().getName(), "onEnabled");

}

}

Android的桌面小部件从继承AppWidgetProvider开始，以我写的代码为例，我创建了一个Android窗口小部件名字叫AppWidget。AppWidgetProvider本身从一定角度上讲是一个Android的广播。

一般的，重写AppWidget里面的onReceive方法，用以后面的更新操作。

AppWidget的onUpdate里面完成view事件的初始化操作，在AppWidget里面，由于窗口小部件与本地代码运行在不同的进程空间，所以只能通过RemoteViews处理与相关view绑定的事件响应。

本例的RemoteViews需要的布局文件在res/layout下的appwidget_layout.xml：

android:layout_width="match_parent"

android:layout_height="wrap_content"

android:orientation="horizontal"

android:background="#33000000" >

android:id="@+id/btn"

android:layout_width="wrap_content"

android:layout_height="wrap_content"

android:text="按钮" >

android:id="@+id/text"

android:text="text"

android:layout_width="wrap_content"

android:layout_height="wrap_content" />

RemoteViews将基于appwidget_layout.xml负责在桌面窗口小部件的外观。

在onUpdate里面完成view与事件的绑定后，以本文为例，那么之后对按钮button的按击所产生的事件将会被传递广播到AppWidget的onReceive里面。AppWidget的交互设计模型是在onUpdate里面通过RemoteViews把view通过与事件绑定在一起，然后之后的事件触发及操作，是在onUpdate里面通过广播的形式广播出去一个Intent，此广播将有AppWidget的onReceive接收处理，在AppWidget的onReceive里面更新桌面小部件的UI等等。即：

onUpdate -> onReceive ，此过程基于广播机制。

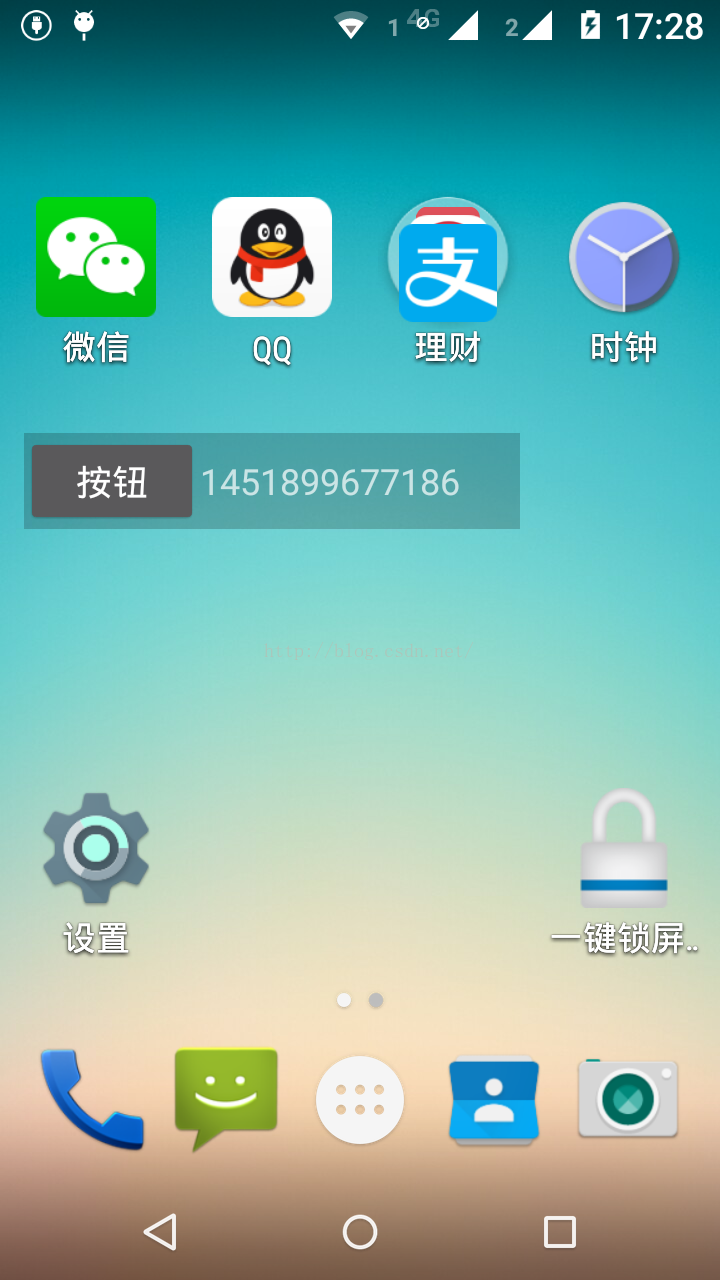

代码运行结果如图：
