本文深入解析TCP协议中ACK处理流程，包括如何更新发送窗口、处理拥塞控制及重传队列清理等内容。通过详细代码解读，帮助读者理解TCP ACK处理的核心机制。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

注意 tcp_ack 是来处理接收到的ACK的，那么到底怎么去做呢？看下面：

先还上把tcp_sock的结构放在这里，下面一些数据的分析需要用到：

structtcp_sock {

/* inet_connection_sock has to be the first member of tcp_sock */

structinet_connection_sock inet_conn;

u16 tcp_header_len;/* Bytes of tcp header to send */// tcp头部长度

u16 xmit_size_goal_segs;/* Goal for segmenting output packets */// 分段数据包的数量

* Header prediction flags

* 0x5?10 <

__be32 pred_flags;// 头部预置位(用于检测头部标识位处理ACK和PUSH之外还有没有其他位，从而判断是不是可以使用快速路径处理数据)

* RFC793 variables by their proper names. This means you can

* read the code and the spec side by side (and laugh ...)

* See RFC793 and RFC1122. The RFC writes these in capitals.

u32 rcv_nxt;/* What we want to receive next */// 下一个想要收到的第一个数据的字节编号

u32 copied_seq;/* Head of yet unread data */// 没还有读出的数据的头

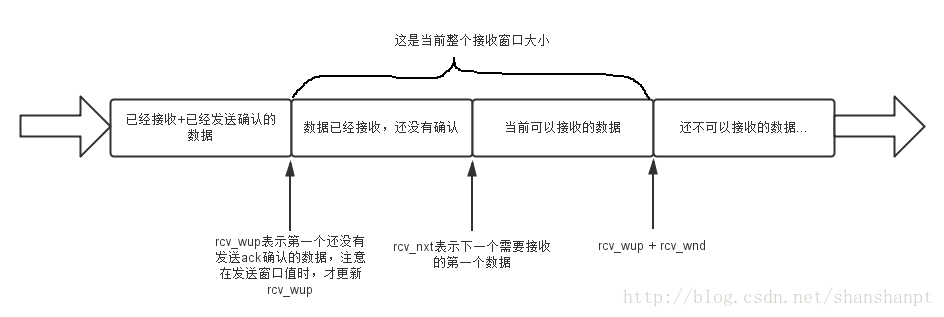

u32 rcv_wup;/* rcv_nxt on last window update sent */// rcv_nxt在最后一个窗口更新时的值

u32 snd_nxt;/* Next sequence we send */// 下一个发送的第一个字节编号

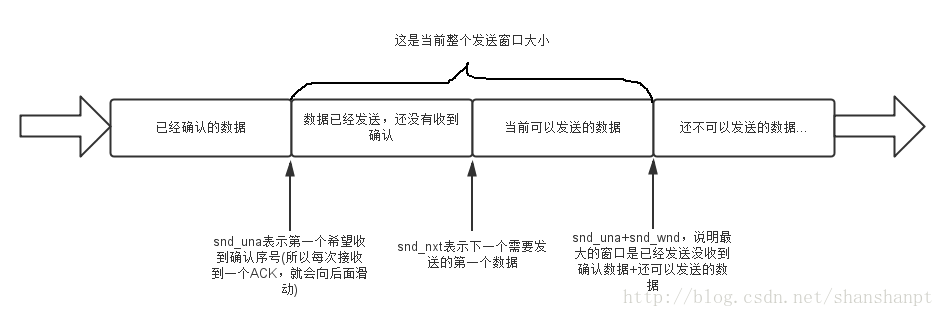

u32 snd_una;/* First byte we want an ack for */// 对于发出的数据，都需要对方的ACK，这里标示当前需要被确认的第一个字节

u32 snd_sml;/* Last byte of the most recently transmitted small packet */// 最近发送的小数据包的最后一个字节

u32 rcv_tstamp;/* timestamp of last received ACK (for keepalives) */// 最后一次接收到ACK的时间戳

u32 lsndtime;/* timestamp of last sent data packet (for restart window) */// 最后一次发送数据包时间戳

u32 tsoffset;/* timestamp offset */// 时间戳偏移

structlist_head tsq_node;/* anchor in tsq_tasklet.head list *///

unsignedlongtsq_flags;

// 注意下面这个ucopy：就是将用户数据从skb中拿出来放进去，然后传给应用进程！！！

/* Data for direct copy to user */

struct{

structsk_buff_head prequeue;// 预处理队列

structtask_struct *task;// 预处理进程

structiovec *iov;// 用户程序(应用程序)接收数据的缓冲区

intmemory;// 用于预处理计数

intlen;// 预处理长度

#ifdef CONFIG_NET_DMA

/* members for async copy */

structdma_chan *dma_chan;

intwakeup;

structdma_pinned_list *pinned_list;

dma_cookie_t dma_cookie;

#endif

} ucopy;

// snd_wl1：记录发送窗口更新时，造成窗口更新的那个数据报的第一个序号。它主要用于在下一次判断是否需要更新发送窗口。

u32 snd_wl1;/* Sequence for window update */// 窗口更新序列号( 每一次收到确认之后都会改变 )

u32 snd_wnd;/* The window we expect to receive */// 我们期望收到的窗口

u32 max_window;/* Maximal window ever seen from peer */// 从对方接收到的最大窗口

u32 mss_cache;/* Cached effective mss, not including SACKS */// 有效的MSS，SACKS不算

u32 window_clamp;/* Maximal window to advertise */// 对外公布的最大的窗口

u32 rcv_ssthresh;/* Current window clamp */// 当前窗口值

u16 advmss;/* Advertised MSS */// 对外公布的MSS

u8 unused;

u8 nonagle : 4,/* Disable Nagle algorithm? */// Nagle算法是否有效

thin_lto : 1,/* Use linear timeouts for thin streams */// 使用线性超时处理

thin_dupack : 1,/* Fast retransmit on first dupack */// 收到第一个重复的ACK的时候是否快速重传

repair : 1,

frto : 1;/* F-RTO (RFC5682) activated in CA_Loss */

u8 repair_queue;

u8 do_early_retrans:1,/* Enable RFC5827 early-retransmit */// 是否可以使用之前的重传

syn_data:1,/* SYN includes data */// data中是否包含SYN

syn_fastopen:1,/* SYN includes Fast Open option */// SYN选项

syn_data_acked:1;/* data in SYN is acked by SYN-ACK */// SYN回复

u32 tlp_high_seq;/* snd_nxt at the time of TLP retransmit. */// tlp重传时候snd_nxt的值

/* RTT measurement */

u32 srtt;/* smoothed round trip time <

u32 mdev;/* medium deviation *///

u32 mdev_max;/* maximal mdev for the last rtt period */// 最大mdev

u32 rttvar;/* smoothed mdev_max */

u32 rtt_seq;/* sequence number to update rttvar */

u32 packets_out;/* Packets which are "in flight" */// 已经发出去的尚未收到确认的包

u32 retrans_out;/* Retransmitted packets out */// 重传的包

u16 urg_data;/* Saved octet of OOB data and control flags */// OOB数据和控制位

u8 ecn_flags;/* ECN status bits. */// ECN状态位

u8 reordering;/* Packet reordering metric. */// 包重排度量

u32 snd_up;/* Urgent pointer */// 紧急指针

u8 keepalive_probes;/* num of allowed keep alive probes */

* Options received (usually on last packet, some only on SYN packets).

structtcp_options_received rx_opt;// tcp接收选项

* Slow start and congestion control (see also Nagle, and Karn & Partridge)

u32 snd_ssthresh;/* Slow start size threshold */// 慢启动的开始大小

u32 snd_cwnd;/* Sending congestion window */// 发送阻塞窗口

u32 snd_cwnd_cnt;/* Linear increase counter */// 线性增长计数器(为了窗口的扩大)

u32 snd_cwnd_clamp;/* Do not allow snd_cwnd to grow above this */// snd_cwnd值不可以超过这个门限

u32 snd_cwnd_used;

u32 snd_cwnd_stamp;

u32 prior_cwnd;/* Congestion window at start of Recovery. */// 在刚刚恢复时候的阻塞窗口大小

u32 prr_delivered;/* Number of newly delivered packets to // 在恢复期间接收方收到的包

* receiver in Recovery. */

u32 prr_out;/* Total number of pkts sent during Recovery. */// 在恢复期间发出去的包

u32 rcv_wnd;/* Current receiver window */// 当前接收窗口

u32 write_seq;/* Tail(+1) of data held in tcp send buffer */// tcp发送buf中数据的尾部

u32 notsent_lowat;/* TCP_NOTSENT_LOWAT */

u32 pushed_seq;/* Last pushed seq, required to talk to windows */// push序列

u32 lost_out;/* Lost packets */// 丢失的包

u32 sacked_out;/* SACK'd packets */// SACK包

u32 fackets_out;/* FACK'd packets */// FACK包

u32 tso_deferred;

/* from STCP, retrans queue hinting */

structsk_buff* lost_skb_hint;// 用于丢失的包

structsk_buff *retransmit_skb_hint;// 用于重传的包

structsk_buff_head out_of_order_queue;/* Out of order segments go here */// 接收到的无序的包保存

/* SACKs data, these 2 need to be together (see tcp_options_write) */

structtcp_sack_block duplicate_sack[1];/* D-SACK block */

structtcp_sack_block selective_acks[4];/* The SACKS themselves*/

structtcp_sack_block recv_sack_cache[4];

structsk_buff *highest_sack;/* skb just after the highest

* skb with SACKed bit set

* (validity guaranteed only if

* sacked_out > 0)

intlost_cnt_hint;

u32 retransmit_high;/* L-bits may be on up to this seqno */

u32 lost_retrans_low;/* Sent seq after any rxmit (lowest) */

u32 prior_ssthresh;/* ssthresh saved at recovery start */

u32 high_seq;/* snd_nxt at onset of congestion */

u32 retrans_stamp;/* Timestamp of the last retransmit,

* also used in SYN-SENT to remember stamp of

* the first SYN. */

u32 undo_marker;/* tracking retrans started here. */

intundo_retrans;/* number of undoable retransmissions. */

u32 total_retrans;/* Total retransmits for entire connection */

u32 urg_seq;/* Seq of received urgent pointer */

unsignedintkeepalive_time;/* time before keep alive takes place */

unsignedintkeepalive_intvl;/* time interval between keep alive probes */

intlinger2;

/* Receiver side RTT estimation */

struct{

u32 rtt;

u32 seq;

u32 time;

} rcv_rtt_est;

/* Receiver queue space */

struct{

intspace;

u32 seq;

u32 time;

} rcvq_space;

/* TCP-specific MTU probe information. */

struct{

u32 probe_seq_start;

u32 probe_seq_end;

} mtu_probe;

u32 mtu_info;/* We received an ICMP_FRAG_NEEDED / ICMPV6_PKT_TOOBIG

* while socket was owned by user.

#ifdef CONFIG_TCP_MD5SIG

/* TCP AF-Specific parts; only used by MD5 Signature support so far */

conststructtcp_sock_af_ops *af_specific;

/* TCP MD5 Signature Option information */

structtcp_md5sig_info __rcu *md5sig_info;

#endif

/* TCP fastopen related information */

structtcp_fastopen_request *fastopen_req;

/* fastopen_rsk points to request_sock that resulted in this big

* socket. Used to retransmit SYNACKs etc.

structrequest_sock *fastopen_rsk;

};

struct tcp_sock {

/* inet_connection_sock has to be the first member of tcp_sock */

struct inet_connection_sock inet_conn;

u16 tcp_header_len; /* Bytes of tcp header to send */ // tcp头部长度

u16 xmit_size_goal_segs; /* Goal for segmenting output packets */// 分段数据包的数量

* Header prediction flags

* 0x5?10 << 16 + snd_wnd in net byte order

__be32 pred_flags; // 头部预置位(用于检测头部标识位处理ACK和PUSH之外还有没有其他位，从而判断是不是可以使用快速路径处理数据)

* RFC793 variables by their proper names. This means you can

* read the code and the spec side by side (and laugh ...)

* See RFC793 and RFC1122. The RFC writes these in capitals.

u32 rcv_nxt; /* What we want to receive next */ // 下一个想要收到的第一个数据的字节编号

u32 copied_seq; /* Head of yet unread data */ // 没还有读出的数据的头

u32 rcv_wup; /* rcv_nxt on last window update sent */ // rcv_nxt在最后一个窗口更新时的值

u32 snd_nxt; /* Next sequence we send */ // 下一个发送的第一个字节编号

u32 snd_una; /* First byte we want an ack for */ // 对于发出的数据，都需要对方的ACK，这里标示当前需要被确认的第一个字节

u32 snd_sml; /* Last byte of the most recently transmitted small packet */ // 最近发送的小数据包的最后一个字节

u32 rcv_tstamp; /* timestamp of last received ACK (for keepalives) */ // 最后一次接收到ACK的时间戳

u32 lsndtime; /* timestamp of last sent data packet (for restart window) */ // 最后一次发送数据包时间戳

u32 tsoffset; /* timestamp offset */// 时间戳偏移

struct list_head tsq_node; /* anchor in tsq_tasklet.head list */ //

unsigned long tsq_flags;

// 注意下面这个ucopy：就是将用户数据从skb中拿出来放进去，然后传给应用进程！！！

/* Data for direct copy to user */

struct {

struct sk_buff_head prequeue; // 预处理队列

struct task_struct *task; // 预处理进程

struct iovec *iov; // 用户程序(应用程序)接收数据的缓冲区

int memory; // 用于预处理计数

int len; // 预处理长度

#ifdef CONFIG_NET_DMA

/* members for async copy */

struct dma_chan *dma_chan;

int wakeup;

struct dma_pinned_list *pinned_list;

dma_cookie_t dma_cookie;

#endif

} ucopy;

// snd_wl1：记录发送窗口更新时，造成窗口更新的那个数据报的第一个序号。它主要用于在下一次判断是否需要更新发送窗口。

u32 snd_wl1; /* Sequence for window update */ // 窗口更新序列号( 每一次收到确认之后都会改变 )

u32 snd_wnd; /* The window we expect to receive */ // 我们期望收到的窗口

u32 max_window; /* Maximal window ever seen from peer */ // 从对方接收到的最大窗口

u32 mss_cache; /* Cached effective mss, not including SACKS */ // 有效的MSS，SACKS不算

u32 window_clamp; /* Maximal window to advertise */ // 对外公布的最大的窗口

u32 rcv_ssthresh; /* Current window clamp */ // 当前窗口值

u16 advmss; /* Advertised MSS */ // 对外公布的MSS

u8 unused;

u8 nonagle : 4,/* Disable Nagle algorithm? */ // Nagle算法是否有效

thin_lto : 1,/* Use linear timeouts for thin streams */ // 使用线性超时处理

thin_dupack : 1,/* Fast retransmit on first dupack */ // 收到第一个重复的ACK的时候是否快速重传

repair : 1,

frto : 1;/* F-RTO (RFC5682) activated in CA_Loss */

u8 repair_queue;

u8 do_early_retrans:1,/* Enable RFC5827 early-retransmit */ // 是否可以使用之前的重传

syn_data:1, /* SYN includes data */ // data中是否包含SYN

syn_fastopen:1, /* SYN includes Fast Open option */ // SYN选项

syn_data_acked:1;/* data in SYN is acked by SYN-ACK */ // SYN回复

u32 tlp_high_seq; /* snd_nxt at the time of TLP retransmit. */ // tlp重传时候snd_nxt的值

/* RTT measurement */

u32 srtt; /* smoothed round trip time << 3 */ // 往返时间

u32 mdev; /* medium deviation */ //

u32 mdev_max; /* maximal mdev for the last rtt period */ // 最大mdev

u32 rttvar; /* smoothed mdev_max */

u32 rtt_seq; /* sequence number to update rttvar */

u32 packets_out; /* Packets which are "in flight" */ // 已经发出去的尚未收到确认的包

u32 retrans_out; /* Retransmitted packets out */ // 重传的包

u16 urg_data; /* Saved octet of OOB data and control flags */ // OOB数据和控制位

u8 ecn_flags; /* ECN status bits. */ // ECN状态位

u8 reordering; /* Packet reordering metric. */ // 包重排度量

u32 snd_up; /* Urgent pointer */ // 紧急指针

u8 keepalive_probes; /* num of allowed keep alive probes */

* Options received (usually on last packet, some only on SYN packets).

struct tcp_options_received rx_opt; // tcp接收选项

* Slow start and congestion control (see also Nagle, and Karn & Partridge)

u32 snd_ssthresh; /* Slow start size threshold */ // 慢启动的开始大小

u32 snd_cwnd; /* Sending congestion window */ // 发送阻塞窗口

u32 snd_cwnd_cnt; /* Linear increase counter */ // 线性增长计数器(为了窗口的扩大)

u32 snd_cwnd_clamp; /* Do not allow snd_cwnd to grow above this */ // snd_cwnd值不可以超过这个门限

u32 snd_cwnd_used;

u32 snd_cwnd_stamp;

u32 prior_cwnd; /* Congestion window at start of Recovery. */ // 在刚刚恢复时候的阻塞窗口大小

u32 prr_delivered; /* Number of newly delivered packets to // 在恢复期间接收方收到的包

* receiver in Recovery. */

u32 prr_out; /* Total number of pkts sent during Recovery. */ // 在恢复期间发出去的包

u32 rcv_wnd; /* Current receiver window */ // 当前接收窗口

u32 write_seq; /* Tail(+1) of data held in tcp send buffer */ // tcp发送buf中数据的尾部

u32 notsent_lowat; /* TCP_NOTSENT_LOWAT */

u32 pushed_seq; /* Last pushed seq, required to talk to windows */ // push序列

u32 lost_out; /* Lost packets */ // 丢失的包

u32 sacked_out; /* SACK'd packets */ // SACK包

u32 fackets_out; /* FACK'd packets */ // FACK包

u32 tso_deferred;

/* from STCP, retrans queue hinting */

struct sk_buff* lost_skb_hint; // 用于丢失的包

struct sk_buff *retransmit_skb_hint; // 用于重传的包

struct sk_buff_head out_of_order_queue; /* Out of order segments go here */ // 接收到的无序的包保存

/* SACKs data, these 2 need to be together (see tcp_options_write) */

struct tcp_sack_block duplicate_sack[1]; /* D-SACK block */

struct tcp_sack_block selective_acks[4]; /* The SACKS themselves*/

struct tcp_sack_block recv_sack_cache[4];

struct sk_buff *highest_sack; /* skb just after the highest

* skb with SACKed bit set

* (validity guaranteed only if

* sacked_out > 0)

int lost_cnt_hint;

u32 retransmit_high; /* L-bits may be on up to this seqno */

u32 lost_retrans_low; /* Sent seq after any rxmit (lowest) */

u32 prior_ssthresh; /* ssthresh saved at recovery start */

u32 high_seq; /* snd_nxt at onset of congestion */

u32 retrans_stamp; /* Timestamp of the last retransmit,

* also used in SYN-SENT to remember stamp of

* the first SYN. */

u32 undo_marker; /* tracking retrans started here. */

int undo_retrans; /* number of undoable retransmissions. */

u32 total_retrans; /* Total retransmits for entire connection */

u32 urg_seq; /* Seq of received urgent pointer */

unsigned int keepalive_time; /* time before keep alive takes place */

unsigned int keepalive_intvl; /* time interval between keep alive probes */

int linger2;

/* Receiver side RTT estimation */

struct {

u32 rtt;

u32 seq;

u32 time;

} rcv_rtt_est;

/* Receiver queue space */

struct {

int space;

u32 seq;

u32 time;

} rcvq_space;

/* TCP-specific MTU probe information. */

struct {

u32 probe_seq_start;

u32 probe_seq_end;

} mtu_probe;

u32 mtu_info; /* We received an ICMP_FRAG_NEEDED / ICMPV6_PKT_TOOBIG

* while socket was owned by user.

#ifdef CONFIG_TCP_MD5SIG

/* TCP AF-Specific parts; only used by MD5 Signature support so far */

const struct tcp_sock_af_ops *af_specific;

/* TCP MD5 Signature Option information */

struct tcp_md5sig_info __rcu *md5sig_info;

#endif

/* TCP fastopen related information */

struct tcp_fastopen_request *fastopen_req;

/* fastopen_rsk points to request_sock that resulted in this big

* socket. Used to retransmit SYNACKs etc.

struct request_sock *fastopen_rsk;

};

关于窗口的操作值snd_una，snd_wnd等可以看下面的图形：

先看发送窗口：

再看接收窗口：

还有tcp_skb_cb结构：

structtcp_skb_cb {

union{

structinet_skb_parm h4;

#if defined(CONFIG_IPV6) || defined (CONFIG_IPV6_MODULE)

structinet6_skb_parm h6;

#endif

} header;/* For incoming frames */

__u32 seq;// 当前tcp包的第一个序列号

__u32 end_seq;// 表示结束的序列号：seq + FIN + SYN + 数据长度len

__u32 when;// 用于计算RTT

__u8 flags;// tcp头的flag

__u8 sacked;// SACK/FACK的状态flag或者是sack option的偏移

__u32 ack_seq;// ack(确认)的序列号

};

struct tcp_skb_cb {

union {

struct inet_skb_parmh4;

#if defined(CONFIG_IPV6) || defined (CONFIG_IPV6_MODULE)

struct inet6_skb_parmh6;

#endif

} header;/* For incoming frames*/

__u32seq; // 当前tcp包的第一个序列号

__u32end_seq; // 表示结束的序列号：seq + FIN + SYN + 数据长度len

__u32when; // 用于计算RTT

__u8flags; // tcp头的flag

__u8sacked; // SACK/FACK的状态flag或者是sack option的偏移

__u32ack_seq; // ack(确认)的序列号

};

关于tcp头的标识(flags)可以取：

#define TCPCB_FLAG_FIN 0x01 // FIN 结束符

#define TCPCB_FLAG_SYN 0x02 // SYN 握手

#define TCPCB_FLAG_RST 0x04 // RST 重置

#define TCPCB_FLAG_PSH 0x08 // PSH 接收方要立即处理

#define TCPCB_FLAG_ACK 0x10 // ACK ack段有效

#define TCPCB_FLAG_URG 0x20 // URG 紧急指针

#define TCPCB_FLAG_ECE 0x40 // ECE 有拥塞情况(可能是传播线路上的拥塞，例如路由器提供的信息)

#define TCPCB_FLAG_CWR 0x80 // CWR (发生某种拥塞，例如ICMP源抑制、本地设备拥塞)

#define TCPCB_FLAG_FIN0x01 // FIN 结束符

#define TCPCB_FLAG_SYN0x02 // SYN 握手

#define TCPCB_FLAG_RST0x04 // RST 重置

#define TCPCB_FLAG_PSH0x08 // PSH 接收方要立即处理

#define TCPCB_FLAG_ACK0x10 // ACK ack段有效

#define TCPCB_FLAG_URG0x20 // URG 紧急指针

#define TCPCB_FLAG_ECE0x40 // ECE 有拥塞情况(可能是传播线路上的拥塞，例如路由器提供的信息)

#define TCPCB_FLAG_CWR0x80 // CWR (发生某种拥塞，例如ICMP源抑制、本地设备拥塞)

sack的标识：

#define TCPCB_SACKED_ACKED 0x01 // tcp的cb结构上是被sack确认的

#define TCPCB_SACKED_RETRANS 0x02 // 重传帧

#define TCPCB_LOST 0x04 // 丢失

#define TCPCB_TAGBITS 0x07 // tag bits ？

#define TCPCB_EVER_RETRANS 0x80

#define TCPCB_RETRANS (TCPCB_SACKED_RETRANS|TCPCB_EVER_RETRANS)

#define TCPCB_SACKED_ACKED0x01 // tcp的cb结构上是被sack确认的

#define TCPCB_SACKED_RETRANS0x02 // 重传帧

#define TCPCB_LOST0x04 // 丢失

#define TCPCB_TAGBITS0x07 // tag bits ？

#define TCPCB_EVER_RETRANS0x80

#define TCPCB_RETRANS(TCPCB_SACKED_RETRANS|TCPCB_EVER_RETRANS)

OK，回到tcp_ack函数，函数的主要功能是：

1 更新重传队列。

2 更新发送窗口。

3 从sack的信息或者重复ack来决定是否进入拥塞模式。

/* This routine deals with incoming acks, but not outgoing ones. */

staticinttcp_ack(structsock *sk,structsk_buff *skb,intflag)

{

structinet_connection_sock *icsk = inet_csk(sk);// 获得连接sock

structtcp_sock *tp = tcp_sk(sk);// 获得tcp_sock

u32 prior_snd_una = tp->snd_una;// 获得未发送确认的序号

u32 ack_seq = TCP_SKB_CB(skb)->seq;// 获得数据序号

u32 ack = TCP_SKB_CB(skb)->ack_seq;// 获得ack序号(用于确认的序号)

u32 prior_in_flight;

u32 prior_fackets;

intprior_packets;

intfrto_cwnd = 0;

/* If the ack is newer than sent or older than previous acks

* then we can probably ignore it.

if(after(ack, tp->snd_nxt))// 如果确认序号比我还下一个准备发送的序号还要大，即确认了我们尚未发送的数据，那么显然不合理

gotouninteresting_ack;// 没有意义的ACK

if(before(ack, prior_snd_una))// 如果ack确认比我期望的确认序号小，那么可能是以前老的ack，丢弃！！！

gotoold_ack;// 老的ack

if(after(ack, prior_snd_una))// 如果ack确认比我期望的第一个ack要大，但是经过上面我们还知道没有超过我没有发送的数据序号，范围

flag |= FLAG_SND_UNA_ADVANCED;// 那么设置标识~

if(sysctl_tcp_abc) {// 是否设置了tcp_abc，若有则我们不需要对每个ack确认都要拥塞避免，所以我们需要计算已经ack(确认)的字节数。

if(icsk->icsk_ca_state

tp->bytes_acked += ack - prior_snd_una;// 已经(确定)ack的字节数增大了( ack - prior_snd_una )大小

elseif(icsk->icsk_ca_state == TCP_CA_Loss)

/* we assume just one segment left network */

tp->bytes_acked += min(ack - prior_snd_una,

tp->mss_cache);

}

prior_fackets = tp->fackets_out;// 得到fack的数据包的字节数

prior_in_flight = tcp_packets_in_flight(tp);// 计算还在传输的数据段的字节数，下面会说手这个函数！( 1 )

if(!(flag & FLAG_SLOWPATH) && after(ack, prior_snd_una)) {// 如果不是“慢路径” && ack确认比其需要的第一个大(正确的确认序号)

/* Window is constant, pure forward advance.

* No more checks are required.

* Note, we use the fact that SND.UNA>=SND.WL2.

tcp_update_wl(tp, ack, ack_seq);// 需要更新sock中的snd_wl1字段：tp->snd_wl1 = ack_seq;( 记录造成发送窗口更新的第一个数据 )

tp->snd_una = ack;// snd_una更新为已经确认的序列号！下一次期待从这里开始的确认！！！

flag |= FLAG_WIN_UPDATE;// 窗口更新标识

tcp_ca_event(sk, CA_EVENT_FAST_ACK);// 重要函数！！！进入拥塞操作！这个函数最后看，这里处理的是“正常的ACK”事件(999999)

NET_INC_STATS_BH(LINUX_MIB_TCPHPACKS);

}else{

if(ack_seq != TCP_SKB_CB(skb)->end_seq)// 如果不相等，那么说明还是带有数据一起的~不仅仅是一个ACK的包

flag |= FLAG_DATA;// 说明还是有数据的~

else

NET_INC_STATS_BH(LINUX_MIB_TCPPUREACKS);// 否则仅仅是ACK的包

flag |= tcp_ack_update_window(sk, skb, ack, ack_seq);// 下面需要更新发送窗口~(2)

if(TCP_SKB_CB(skb)->sacked)// 然后判断是否有sack段，有的话，我们进入sack段的处理。

flag |= tcp_sacktag_write_queue(sk, skb, prior_snd_una);// ~~~~~处理SACK(选择确认)，以后单独解释

if(TCP_ECN_rcv_ecn_echo(tp, tcp_hdr(skb)))// 判断是否有ecn标记，如果有的话，设置ecn标记。

flag |= FLAG_ECE;// ECE 也是用于判断是否阻塞情况

tcp_ca_event(sk, CA_EVENT_SLOW_ACK);// 重要函数！！！进入拥塞操作！这个函数最后看，这里处理“其他ACK”事件(999999)

}

/* We passed data and got it acked, remove any soft error

* log. Something worked...

sk->sk_err_soft = 0;

tp->rcv_tstamp = tcp_time_stamp;

prior_packets = tp->packets_out;// 获得发出去没有收到确认的包数量

if(!prior_packets)// 如果为0，则可能是0窗口探测包

gotono_queue;

/* See if we can take anything off of the retransmit queue. */

flag |= tcp_clean_rtx_queue(sk, prior_fackets);// 清理重传队列中的已经确认的数据段。(3)

if(tp->frto_counter)// 处理F-RTO (4)

frto_cwnd = tcp_process_frto(sk, flag);// 处理超时重传，暂时先不多说

/* Guarantee sacktag reordering detection against wrap-arounds */

if(before(tp->frto_highmark, tp->snd_una))

tp->frto_highmark = 0;

if(tcp_ack_is_dubious(sk, flag)) {// 判断ack是否可疑，其实本质就是判断可不可以增大拥塞窗口，下面会有详细解释(5)

/* Advance CWND, if state allows this. */

if((flag & FLAG_DATA_ACKED) && !frto_cwnd &&// 如果是数据确认包

tcp_may_raise_cwnd(sk, flag))// 检测flag以及是否需要update拥塞窗口的大小！！！(6)--->被怀疑也有可能增大窗口哦~~~

tcp_cong_avoid(sk, ack, prior_in_flight);// 为真则更新拥塞窗口,拥塞避免算法(7)--->如果允许增大窗口，那么拥塞算法处理窗口

tcp_fastretrans_alert(sk, prior_packets - tp->packets_out,// 这里进入拥塞状态的处理，非常重要的函数(对于拥塞处理来说)！！！(8)

flag);// 处理完窗口变化之后，进入快速重传处理！！！

}else{// 没有被怀疑(说明是正常的确认ACK)

if((flag & FLAG_DATA_ACKED) && !frto_cwnd)

tcp_cong_avoid(sk, ack, prior_in_flight);// 如果没有被怀疑，直接拥塞算法处理窗口变化

}

if((flag & FLAG_FORWARD_PROGRESS) || !(flag & FLAG_NOT_DUP))

dst_confirm(sk->sk_dst_cache);

return1;

no_queue:

icsk->icsk_probes_out = 0;

/* If this ack opens up a zero window, clear backoff. It was

* being used to time the probes, and is probably far higher than

* it needs to be for normal retransmission.

if(tcp_send_head(sk))// 这里判断发送缓冲区是否为空，如果不为空，则进入判断需要重启keepalive定时器还是关闭定时器

tcp_ack_probe(sk);// 处理定时器函数~(暂时不看)

return1;

old_ack:

if(TCP_SKB_CB(skb)->sacked)// 如果有sack标识

tcp_sacktag_write_queue(sk, skb, prior_snd_una);// 进入sack段处理(暂时不看)

uninteresting_ack:

SOCK_DEBUG(sk,"Ack %u out of %u:%u\n", ack, tp->snd_una, tp->snd_nxt);// 没有意义的包~

return0;

}

/* This routine deals with incoming acks, but not outgoing ones. */

static int tcp_ack(struct sock *sk, struct sk_buff *skb, int flag)

{

struct inet_connection_sock *icsk = inet_csk(sk); // 获得连接sock

struct tcp_sock *tp = tcp_sk(sk); // 获得tcp_sock

u32 prior_snd_una = tp->snd_una; // 获得未发送确认的序号

u32 ack_seq = TCP_SKB_CB(skb)->seq; // 获得数据序号

u32 ack = TCP_SKB_CB(skb)->ack_seq; // 获得ack序号(用于确认的序号)

u32 prior_in_flight;

u32 prior_fackets;

int prior_packets;

int frto_cwnd = 0;

/* If the ack is newer than sent or older than previous acks

* then we can probably ignore it.

if (after(ack, tp->snd_nxt)) // 如果确认序号比我还下一个准备发送的序号还要大，即确认了我们尚未发送的数据，那么显然不合理

goto uninteresting_ack; // 没有意义的ACK

if (before(ack, prior_snd_una)) // 如果ack确认比我期望的确认序号小，那么可能是以前老的ack，丢弃！！！

goto old_ack; // 老的ack

if (after(ack, prior_snd_una)) // 如果ack确认比我期望的第一个ack要大，但是经过上面我们还知道没有超过我没有发送的数据序号，范围

flag |= FLAG_SND_UNA_ADVANCED; // 那么设置标识~

if (sysctl_tcp_abc) { // 是否设置了tcp_abc，若有则我们不需要对每个ack确认都要拥塞避免，所以我们需要计算已经ack(确认)的字节数。

if (icsk->icsk_ca_state < TCP_CA_CWR)

tp->bytes_acked += ack - prior_snd_una; // 已经(确定)ack的字节数增大了( ack - prior_snd_una )大小

else if (icsk->icsk_ca_state == TCP_CA_Loss)

/* we assume just one segment left network */

tp->bytes_acked += min(ack - prior_snd_una,

tp->mss_cache);

}

prior_fackets = tp->fackets_out; // 得到fack的数据包的字节数

prior_in_flight = tcp_packets_in_flight(tp); // 计算还在传输的数据段的字节数，下面会说手这个函数！( 1 )

if (!(flag & FLAG_SLOWPATH) && after(ack, prior_snd_una)) { // 如果不是“慢路径” && ack确认比其需要的第一个大(正确的确认序号)

/* Window is constant, pure forward advance.

* No more checks are required.

* Note, we use the fact that SND.UNA>=SND.WL2.

tcp_update_wl(tp, ack, ack_seq); // 需要更新sock中的snd_wl1字段：tp->snd_wl1 = ack_seq;( 记录造成发送窗口更新的第一个数据 )

tp->snd_una = ack; // snd_una更新为已经确认的序列号！下一次期待从这里开始的确认！！！

flag |= FLAG_WIN_UPDATE; // 窗口更新标识

tcp_ca_event(sk, CA_EVENT_FAST_ACK); // 重要函数！！！进入拥塞操作！这个函数最后看，这里处理的是“正常的ACK”事件(999999)

NET_INC_STATS_BH(LINUX_MIB_TCPHPACKS);

} else {

if (ack_seq != TCP_SKB_CB(skb)->end_seq) // 如果不相等，那么说明还是带有数据一起的~不仅仅是一个ACK的包

flag |= FLAG_DATA; // 说明还是有数据的~

else

NET_INC_STATS_BH(LINUX_MIB_TCPPUREACKS); // 否则仅仅是ACK的包

flag |= tcp_ack_update_window(sk, skb, ack, ack_seq); // 下面需要更新发送窗口~(2)

if (TCP_SKB_CB(skb)->sacked) // 然后判断是否有sack段，有的话，我们进入sack段的处理。

flag |= tcp_sacktag_write_queue(sk, skb, prior_snd_una); // ~~~~~处理SACK(选择确认)，以后单独解释

if (TCP_ECN_rcv_ecn_echo(tp, tcp_hdr(skb))) // 判断是否有ecn标记，如果有的话，设置ecn标记。

flag |= FLAG_ECE; // ECE 也是用于判断是否阻塞情况

tcp_ca_event(sk, CA_EVENT_SLOW_ACK); // 重要函数！！！进入拥塞操作！这个函数最后看，这里处理“其他ACK”事件(999999)

}

/* We passed data and got it acked, remove any soft error

* log. Something worked...

sk->sk_err_soft = 0;

tp->rcv_tstamp = tcp_time_stamp;

prior_packets = tp->packets_out; // 获得发出去没有收到确认的包数量

if (!prior_packets) // 如果为0，则可能是0窗口探测包

goto no_queue;

/* See if we can take anything off of the retransmit queue. */

flag |= tcp_clean_rtx_queue(sk, prior_fackets); // 清理重传队列中的已经确认的数据段。(3)

if (tp->frto_counter) // 处理F-RTO (4)

frto_cwnd = tcp_process_frto(sk, flag); // 处理超时重传，暂时先不多说

/* Guarantee sacktag reordering detection against wrap-arounds */

if (before(tp->frto_highmark, tp->snd_una))

tp->frto_highmark = 0;

if (tcp_ack_is_dubious(sk, flag)) { // 判断ack是否可疑，其实本质就是判断可不可以增大拥塞窗口，下面会有详细解释(5)

/* Advance CWND, if state allows this. */

if ((flag & FLAG_DATA_ACKED) && !frto_cwnd && // 如果是数据确认包

tcp_may_raise_cwnd(sk, flag)) // 检测flag以及是否需要update拥塞窗口的大小！！！(6)--->被怀疑也有可能增大窗口哦~~~

tcp_cong_avoid(sk, ack, prior_in_flight); // 为真则更新拥塞窗口,拥塞避免算法(7)--->如果允许增大窗口，那么拥塞算法处理窗口

tcp_fastretrans_alert(sk, prior_packets - tp->packets_out, // 这里进入拥塞状态的处理，非常重要的函数(对于拥塞处理来说)！！！(8)

flag); // 处理完窗口变化之后，进入快速重传处理！！！

} else { // 没有被怀疑(说明是正常的确认ACK)

if ((flag & FLAG_DATA_ACKED) && !frto_cwnd)

tcp_cong_avoid(sk, ack, prior_in_flight); // 如果没有被怀疑，直接拥塞算法处理窗口变化

}

if ((flag & FLAG_FORWARD_PROGRESS) || !(flag & FLAG_NOT_DUP))

dst_confirm(sk->sk_dst_cache);

return 1;

no_queue:

icsk->icsk_probes_out = 0;

/* If this ack opens up a zero window, clear backoff. It was

* being used to time the probes, and is probably far higher than

* it needs to be for normal retransmission.

if (tcp_send_head(sk)) // 这里判断发送缓冲区是否为空，如果不为空，则进入判断需要重启keepalive定时器还是关闭定时器

tcp_ack_probe(sk); // 处理定时器函数~(暂时不看)

return 1;

old_ack:

if (TCP_SKB_CB(skb)->sacked) // 如果有sack标识

tcp_sacktag_write_queue(sk, skb, prior_snd_una); // 进入sack段处理(暂时不看)

uninteresting_ack:

SOCK_DEBUG(sk, "Ack %u out of %u:%u\n", ack, tp->snd_una, tp->snd_nxt);// 没有意义的包~

return 0;

}

-----------------------------------------------------------------------------------------------------------------------------------------

看看这个函数：tcp_packets_in_flight，就是计算还在传输中的字节数：

staticinlineunsignedinttcp_packets_in_flight(conststructtcp_sock *tp)

{

returntp->packets_out - tcp_left_out(tp) + tp->retrans_out;

}

static inline unsigned int tcp_packets_in_flight(const struct tcp_sock *tp)

{

return tp->packets_out - tcp_left_out(tp) + tp->retrans_out;

}

staticinlineunsignedinttcp_left_out(conststructtcp_sock *tp)

{

returntp->sacked_out + tp->lost_out;

}

static inline unsigned int tcp_left_out(const struct tcp_sock *tp)

{

return tp->sacked_out + tp->lost_out;

}

我们从tcp_sock可以知道：其实就是返回 packets_out - sacked_out - lost_out + retrans_out，就是还没有到达对方的数据段的字节数

-----------------------------------------------------------------------------------------------------------------------------------------

下面我们看一下“发送窗口”的更新tcp_ack_update_window：

staticinttcp_ack_update_window(structsock *sk,structsk_buff *skb, u32 ack,

u32 ack_seq)

{

structtcp_sock *tp = tcp_sk(sk);// 获得tcp_sock

intflag = 0;

u32 nwin = ntohs(tcp_hdr(skb)->window);// 获得skb发送方的可以接收的窗口值

if(likely(!tcp_hdr(skb)->syn))// 如果不是建立连接时候，即是普通传递数据时候，窗口缩放

nwin <<= tp->rx_opt.snd_wscale;// 接收方要求对窗口进行缩放

// 下面正式更新窗口

if(tcp_may_update_window(tp, ack, ack_seq, nwin)) {// 可能需要更新窗口大小，在函数tcp_may_update_window中实际处理(1)

flag |= FLAG_WIN_UPDATE;// 窗口更新成功

tcp_update_wl(tp, ack, ack_seq);// 更新snd_wl1

if(tp->snd_wnd != nwin) {// 如果发送窗口！=缩放后的新窗口(注意skb发送方的接收窗口和本tp的发送窗口应该一致)

tp->snd_wnd = nwin;// 改变窗口值

/* Note, it is the only place, where

* fast path is recovered for sending TCP.

tp->pred_flags = 0;

tcp_fast_path_check(sk);// 检验是否能够开启“快速路径”(2)看下面

if(nwin > tp->max_window) {// 如果调整之后的窗口大于从对方接收到的最大的窗口值

tp->max_window = nwin;// 调整为小的

tcp_sync_mss(sk, inet_csk(sk)->icsk_pmtu_cookie);// 改变mss_cache

}

tp->snd_una = ack;// 下一个第一个需要确认就是所有当前已经确认序号之后~~~~

returnflag;

}

static int tcp_ack_update_window(struct sock *sk, struct sk_buff *skb, u32 ack,

u32 ack_seq)

{

struct tcp_sock *tp = tcp_sk(sk); // 获得tcp_sock

int flag = 0;

u32 nwin = ntohs(tcp_hdr(skb)->window); // 获得skb发送方的可以接收的窗口值

if (likely(!tcp_hdr(skb)->syn)) // 如果不是建立连接时候，即是普通传递数据时候，窗口缩放

nwin <<= tp->rx_opt.snd_wscale; // 接收方要求对窗口进行缩放

// 下面正式更新窗口

if (tcp_may_update_window(tp, ack, ack_seq, nwin)) { // 可能需要更新窗口大小，在函数tcp_may_update_window中实际处理(1)

flag |= FLAG_WIN_UPDATE; // 窗口更新成功

tcp_update_wl(tp, ack, ack_seq); // 更新snd_wl1

if (tp->snd_wnd != nwin) { // 如果发送窗口！=缩放后的新窗口(注意skb发送方的接收窗口和本tp的发送窗口应该一致)

tp->snd_wnd = nwin; // 改变窗口值

/* Note, it is the only place, where

* fast path is recovered for sending TCP.

tp->pred_flags = 0;

tcp_fast_path_check(sk); // 检验是否能够开启“快速路径”(2)看下面

if (nwin > tp->max_window) { // 如果调整之后的窗口大于从对方接收到的最大的窗口值

tp->max_window = nwin; // 调整为小的

tcp_sync_mss(sk, inet_csk(sk)->icsk_pmtu_cookie); // 改变mss_cache

}

tp->snd_una = ack; // 下一个第一个需要确认就是所有当前已经确认序号之后~~~~

return flag;

}

下面看这个函数：tcp_may_update_window

/* Check that window update is acceptable.

* The function assumes that snd_una<=ack<=snd_next.

*/// 这个函数是检查窗口是否可变，只要确认ack在snd_una~下一个需要发送的数据之间，就是需要改变窗口的！

staticinlineinttcp_may_update_window(conststructtcp_sock *tp,

constu32 ack,constu32 ack_seq,

constu32 nwin)

{

return(after(ack, tp->snd_una) ||// snd_una<=ack

after(ack_seq, tp->snd_wl1) ||// 看上面的窗口图可以知道

(ack_seq == tp->snd_wl1 && nwin > tp->snd_wnd));// 调整的新窗口大于原始发送窗口

}

/* Check that window update is acceptable.

* The function assumes that snd_una<=ack<=snd_next.

*/ // 这个函数是检查窗口是否可变，只要确认ack在snd_una~下一个需要发送的数据之间，就是需要改变窗口的！

static inline int tcp_may_update_window(const struct tcp_sock *tp,

const u32 ack, const u32 ack_seq,

const u32 nwin)

{

return (after(ack, tp->snd_una) || // snd_una<=ack

after(ack_seq, tp->snd_wl1) || // 看上面的窗口图可以知道

(ack_seq == tp->snd_wl1 && nwin > tp->snd_wnd)); // 调整的新窗口大于原始发送窗口

}

看一下检测是否可以进入“快速路径”处理函数：tcp_fast_path_check

staticinlinevoidtcp_fast_path_check(structsock *sk)

{

structtcp_sock *tp = tcp_sk(sk);

if(skb_queue_empty(&tp->out_of_order_queue) &&

tp->rcv_wnd &&

atomic_read(&sk->sk_rmem_alloc) sk_rcvbuf &&

!tp->urg_data)

tcp_fast_path_on(tp);

}

static inline void tcp_fast_path_check(struct sock *sk)

{

struct tcp_sock *tp = tcp_sk(sk);

if (skb_queue_empty(&tp->out_of_order_queue) &&

tp->rcv_wnd &&

atomic_read(&sk->sk_rmem_alloc) < sk->sk_rcvbuf &&

!tp->urg_data)

tcp_fast_path_on(tp);

}

能够进入“快速路径”处理的基本条件是：

1 ：是否ofo(乱序包队列)队列为空，如果不为空也就是说有乱序数据不可以进入快速路径。

2：当前的接收窗口是否大于0.，如果不是，不可以进入。

3 ：当前的已经提交的数据包大小是否小于接收缓冲区的大小，能够放的下才可以进入快速路径。

4：是否含有urgent 数据，不含有才可以进入快速路径。

再看看为tp开启快速路径函数tcp_fast_path_on：

staticinlinevoidtcp_fast_path_on(structtcp_sock *tp)

{

__tcp_fast_path_on(tp, tp->snd_wnd >> tp->rx_opt.snd_wscale);

}

static inline void tcp_fast_path_on(struct tcp_sock *tp)

{

__tcp_fast_path_on(tp, tp->snd_wnd >> tp->rx_opt.snd_wscale);

}

staticinlinevoid__tcp_fast_path_on(structtcp_sock *tp, u32 snd_wnd)

{

tp->pred_flags = htonl((tp->tcp_header_len <

ntohl(TCP_FLAG_ACK) |

snd_wnd);

}

static inline void __tcp_fast_path_on(struct tcp_sock *tp, u32 snd_wnd)

{

tp->pred_flags = htonl((tp->tcp_header_len << 26) | // 看见没有。本质就是设置pred_flags变量

ntohl(TCP_FLAG_ACK) |

snd_wnd);

}

其实就是就是说标志位除了ACK和PSH外，如果其他的存在的话，就不能用快速路径！

-----------------------------------------------------------------------------------------------------------------------------------------

下面看进入拥塞操作函数tcp_ca_event：

有必要先看看拥塞控制结构体：

structtcp_congestion_ops {

structlist_head list;

unsignedlongflags;

/* initialize private data (optional) */

void(*init)(structsock *sk);// 初始化

/* cleanup private data (optional) */

void(*release)(structsock *sk);// 清除数据

/* return slow start threshold (required) */

u32 (*ssthresh)(structsock *sk);// 返回慢开始门限

/* lower bound for congestion window (optional) */

u32 (*min_cwnd)(conststructsock *sk);// 拥塞窗口最小值

/* do new cwnd calculation (required) */

void(*cong_avoid)(structsock *sk, u32 ack, u32 in_flight);// 计算新的拥塞窗口

/* call before changing ca_state (optional) */

void(*set_state)(structsock *sk, u8 new_state);// 设置拥塞状态

/* call when cwnd event occurs (optional) */

void(*cwnd_event)(structsock *sk,enumtcp_ca_event ev);// 拥塞事件发生时候处理

/* new value of cwnd after loss (optional) */

u32 (*undo_cwnd)(structsock *sk);// 丢包之后，拥塞窗口新的值

/* hook for packet ack accounting (optional) */

void(*pkts_acked)(structsock *sk, u32 num_acked, s32 rtt_us);// 包的ack计数器

/* get info for inet_diag (optional) */

void(*get_info)(structsock *sk, u32 ext,structsk_buff *skb);//

charname[TCP_CA_NAME_MAX];

structmodule *owner;

};

struct tcp_congestion_ops {

struct list_head list;

unsigned long flags;

/* initialize private data (optional) */

void (*init)(struct sock *sk); // 初始化

/* cleanup private data (optional) */

void (*release)(struct sock *sk); // 清除数据

/* return slow start threshold (required) */

u32 (*ssthresh)(struct sock *sk); // 返回慢开始门限

/* lower bound for congestion window (optional) */

u32 (*min_cwnd)(const struct sock *sk); // 拥塞窗口最小值

/* do new cwnd calculation (required) */

void (*cong_avoid)(struct sock *sk, u32 ack, u32 in_flight); // 计算新的拥塞窗口

/* call before changing ca_state (optional) */

void (*set_state)(struct sock *sk, u8 new_state); // 设置拥塞状态

/* call when cwnd event occurs (optional) */

void (*cwnd_event)(struct sock *sk, enum tcp_ca_event ev); // 拥塞事件发生时候处理

/* new value of cwnd after loss (optional) */

u32 (*undo_cwnd)(struct sock *sk); // 丢包之后，拥塞窗口新的值

/* hook for packet ack accounting (optional) */

void (*pkts_acked)(struct sock *sk, u32 num_acked, s32 rtt_us); // 包的ack计数器

/* get info for inet_diag (optional) */

void (*get_info)(struct sock *sk, u32 ext, struct sk_buff *skb); //

char name[TCP_CA_NAME_MAX];

struct module *owner;

};

看一下TCP拥塞事件：

/* Events passed to congestion control interface */

enumtcp_ca_event {

CA_EVENT_TX_START,/* first transmit when no packets in flight */

CA_EVENT_CWND_RESTART,/* congestion window restart */

CA_EVENT_COMPLETE_CWR,/* end of congestion recovery */

CA_EVENT_FRTO,/* fast recovery timeout */

CA_EVENT_LOSS,/* loss timeout */

CA_EVENT_FAST_ACK,/* in sequence ack */

CA_EVENT_SLOW_ACK,/* other ack */

};

/* Events passed to congestion control interface */

enum tcp_ca_event {

CA_EVENT_TX_START, /* first transmit when no packets in flight */

CA_EVENT_CWND_RESTART, /* congestion window restart */

CA_EVENT_COMPLETE_CWR, /* end of congestion recovery */

CA_EVENT_FRTO, /* fast recovery timeout */

CA_EVENT_LOSS, /* loss timeout */

CA_EVENT_FAST_ACK, /* in sequence ack */

CA_EVENT_SLOW_ACK, /* other ack */

};

staticinlinevoidtcp_ca_event(structsock *sk,constenumtcp_ca_event event)// 第三个参数在上面的来说分别是：CA_EVENT_SLOW_ACK和CA_EVENT_FAST_ACK

{

conststructinet_connection_sock *icsk = inet_csk(sk);// 获得连接sock

if(icsk->icsk_ca_ops->cwnd_event)// 注意这是一个函数指针：结构体struct tcp_congestion_ops中的！当拥塞事件发生时候执行

icsk->icsk_ca_ops->cwnd_event(sk, event);// 执行这个事件

}

static inline void tcp_ca_event(struct sock *sk, const enum tcp_ca_event event) // 第三个参数在上面的来说分别是：CA_EVENT_SLOW_ACK和CA_EVENT_FAST_ACK

{

const struct inet_connection_sock *icsk = inet_csk(sk); // 获得连接sock

if (icsk->icsk_ca_ops->cwnd_event) // 注意这是一个函数指针：结构体struct tcp_congestion_ops中的！当拥塞事件发生时候执行

icsk->icsk_ca_ops->cwnd_event(sk, event); // 执行这个事件

}

拥塞窗口事件初始化在这：

if(icsk->icsk_ca_ops == &tcp_init_congestion_ops) {//////////////////////////// 初始化结构体

rcu_read_lock();

list_for_each_entry_rcu(ca, &tcp_cong_list, list) {

if(try_module_get(ca->owner)) {

icsk->icsk_ca_ops = ca;

break;

}

/* fallback to next available */

}

rcu_read_unlock();

}

if (icsk->icsk_ca_ops == &tcp_init_congestion_ops) { //////////////////////////// 初始化结构体

rcu_read_lock();

list_for_each_entry_rcu(ca, &tcp_cong_list, list) {

if (try_module_get(ca->owner)) {

icsk->icsk_ca_ops = ca;

break;

}

/* fallback to next available */

}

rcu_read_unlock();

}

structtcp_congestion_ops tcp_init_congestion_ops = {

.name ="",

.owner = THIS_MODULE,

.ssthresh = tcp_reno_ssthresh,

.cong_avoid = tcp_reno_cong_avoid,

.min_cwnd = tcp_reno_min_cwnd,

};

struct tcp_congestion_ops tcp_init_congestion_ops = {

.name = "",

.owner = THIS_MODULE,

.ssthresh = tcp_reno_ssthresh,

.cong_avoid = tcp_reno_cong_avoid,

.min_cwnd = tcp_reno_min_cwnd,

};

这有点问题！对于这个函数没有进行实现？还是我没有找到处理赋值的地方？无语了~~~~~~~~~~~~~~~~~~~~~~~~

或许这里面初始化：下面是关于cwnd_event所有的初始化

staticstructtcp_congestion_ops tcp_veno = {

.flags = TCP_CONG_RTT_STAMP,

.init = tcp_veno_init,

.ssthresh = tcp_veno_ssthresh,

.cong_avoid = tcp_veno_cong_avoid,

.pkts_acked = tcp_veno_pkts_acked,

.set_state = tcp_veno_state,

.cwnd_event = tcp_veno_cwnd_event,///////////////////////////////////////////////

.owner = THIS_MODULE,

.name ="veno",

};

static struct tcp_congestion_ops tcp_veno = {

.flags = TCP_CONG_RTT_STAMP,

.init = tcp_veno_init,

.ssthresh = tcp_veno_ssthresh,

.cong_avoid = tcp_veno_cong_avoid,

.pkts_acked = tcp_veno_pkts_acked,

.set_state = tcp_veno_state,

.cwnd_event = tcp_veno_cwnd_event, ///////////////////////////////////////////////

.owner = THIS_MODULE,

.name = "veno",

};

staticstructtcp_congestion_ops tcp_vegas = {

.flags = TCP_CONG_RTT_STAMP,

.init = tcp_vegas_init,

.ssthresh = tcp_reno_ssthresh,

.cong_avoid = tcp_vegas_cong_avoid,

.min_cwnd = tcp_reno_min_cwnd,

.pkts_acked = tcp_vegas_pkts_acked,

.set_state = tcp_vegas_state,

.cwnd_event = tcp_vegas_cwnd_event,///////////////////////////////////////////////

.get_info = tcp_vegas_get_info,

.owner = THIS_MODULE,

.name ="vegas",

};

static struct tcp_congestion_ops tcp_vegas = {

.flags = TCP_CONG_RTT_STAMP,

.init = tcp_vegas_init,

.ssthresh = tcp_reno_ssthresh,

.cong_avoid = tcp_vegas_cong_avoid,

.min_cwnd = tcp_reno_min_cwnd,

.pkts_acked = tcp_vegas_pkts_acked,

.set_state = tcp_vegas_state,

.cwnd_event = tcp_vegas_cwnd_event, ///////////////////////////////////////////////

.get_info = tcp_vegas_get_info,

.owner = THIS_MODULE,

.name = "vegas",

};

staticstructtcp_congestion_ops tcp_yeah = {

.flags = TCP_CONG_RTT_STAMP,

.init = tcp_yeah_init,

.ssthresh = tcp_yeah_ssthresh,

.cong_avoid = tcp_yeah_cong_avoid,

.min_cwnd = tcp_reno_min_cwnd,

.set_state = tcp_vegas_state,

.cwnd_event = tcp_vegas_cwnd_event,////////////////////////////////////////////////

.get_info = tcp_vegas_get_info,

.pkts_acked = tcp_yeah_pkts_acked,

.owner = THIS_MODULE,

.name ="yeah",

};

static struct tcp_congestion_ops tcp_yeah = {

.flags = TCP_CONG_RTT_STAMP,

.init = tcp_yeah_init,

.ssthresh = tcp_yeah_ssthresh,

.cong_avoid = tcp_yeah_cong_avoid,

.min_cwnd = tcp_reno_min_cwnd,

.set_state = tcp_vegas_state,

.cwnd_event = tcp_vegas_cwnd_event, ////////////////////////////////////////////////

.get_info = tcp_vegas_get_info,

.pkts_acked = tcp_yeah_pkts_acked,

.owner = THIS_MODULE,

.name = "yeah",

};

-------------------------------------------------------------------------------------------------------------------------------------------

下面清理重传队列中已经确认的数据，看函数tcp_clean_rtx_queue：

---------------------------------------------------------------------------------------------------------------------------------

现在可以看一下tcp_ack_is_dubious函数，来判断是不是进入了拥塞状态：

先可以看一下状态的定义：

#define FLAG_DATA 0x01 /* Incoming frame contained data. */ // 来了一个包含数据的包

#define FLAG_WIN_UPDATE 0x02 /* Incoming ACK was a window update. */ // 来了一个ACK用于更新窗口

#define FLAG_DATA_ACKED 0x04 /* This ACK acknowledged new data. */ // 对于数据的确认

#define FLAG_RETRANS_DATA_ACKED 0x08 /* "" "" some of which was retransmitted. */ // 对于重传数据的确认

#define FLAG_SYN_ACKED 0x10 /* This ACK acknowledged SYN. */ // 对于SYN的确认

#define FLAG_DATA_SACKED 0x20 /* New SACK. */ // 这是对数据的一个选择确认

#define FLAG_ECE 0x40 /* ECE in this ACK */ // 确认中旅带有ECE信息

#define FLAG_DATA_LOST 0x80 /* SACK detected data lossage. */ // SACK检测到数据丢失

#define FLAG_SLOWPATH 0x100 /* Do not skip RFC checks for window update.*/ // slowpath，需要做一些检查

#define FLAG_ONLY_ORIG_SACKED 0x200 /* SACKs only non-rexmit sent before RTO */

#define FLAG_SND_UNA_ADVANCED 0x400 /* Snd_una was changed (!= FLAG_DATA_ACKED) */ // snd-una改变

#define FLAG_DSACKING_ACK 0x800 /* SACK blocks contained D-SACK info */ // 包含DSACK信息

#define FLAG_NONHEAD_RETRANS_ACKED 0x1000 /* Non-head rexmitted data was ACKed */

#define FLAG_SACK_RENEGING 0x2000 /* snd_una advanced to a sacked seq */ // snd_una移动到一个sack中的一个位置

#define FLAG_ACKED (FLAG_DATA_ACKED|FLAG_SYN_ACKED) // 表示数据确认或者SYN确认

#define FLAG_NOT_DUP (FLAG_DATA|FLAG_WIN_UPDATE|FLAG_ACKED) // 表示ACK是不重复的

#define FLAG_CA_ALERT (FLAG_DATA_SACKED|FLAG_ECE) // 表示是否在进入拥塞状态的时候被alert(原因可能是SACK丢包或者路由器提示拥塞)

#define FLAG_FORWARD_PROGRESS (FLAG_ACKED|FLAG_DATA_SACKED) // 选择确认
