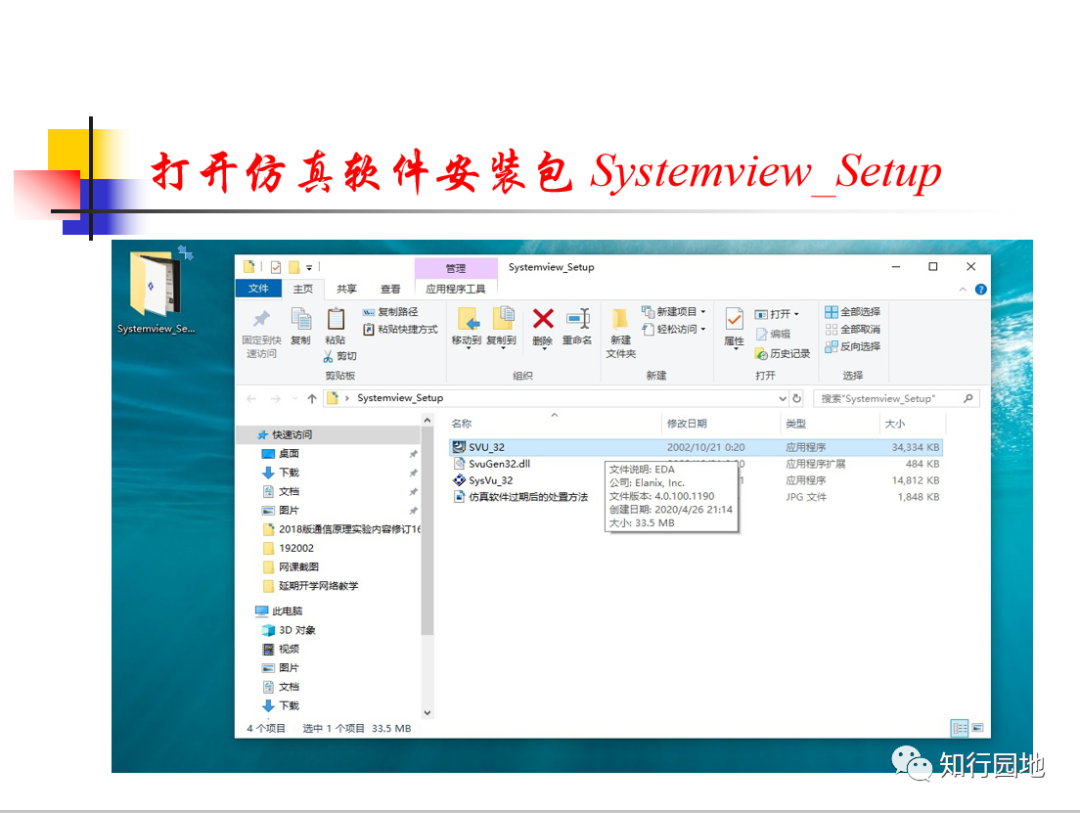

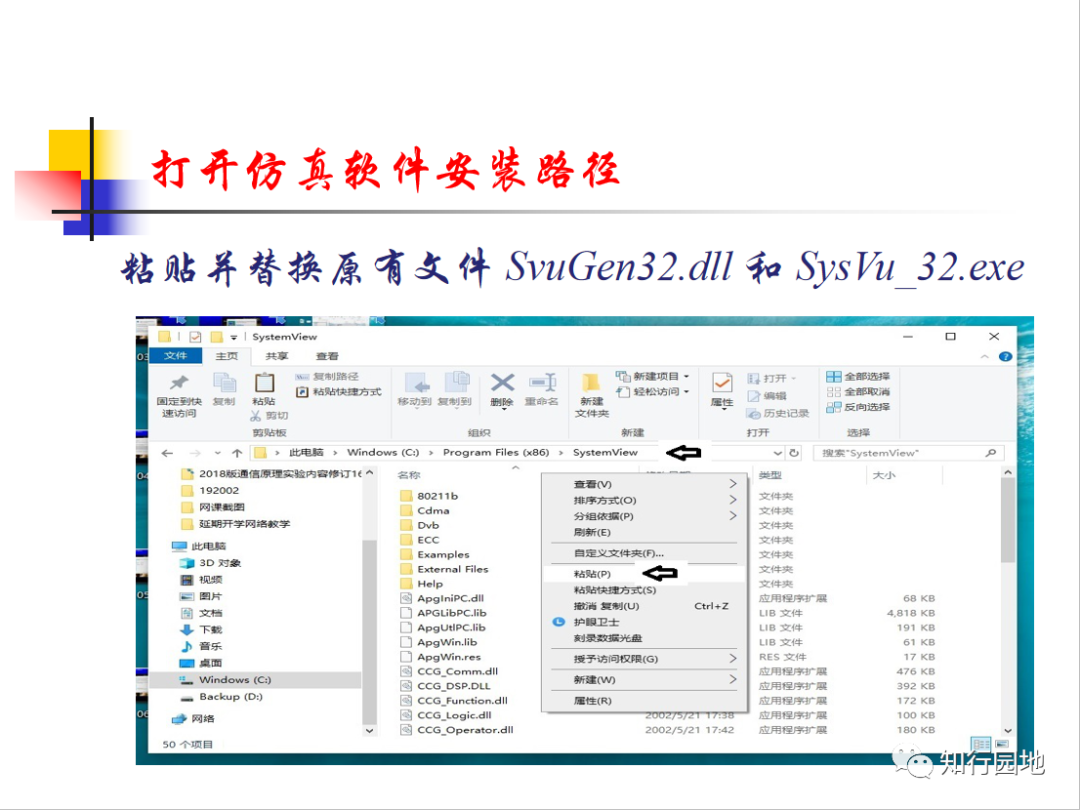

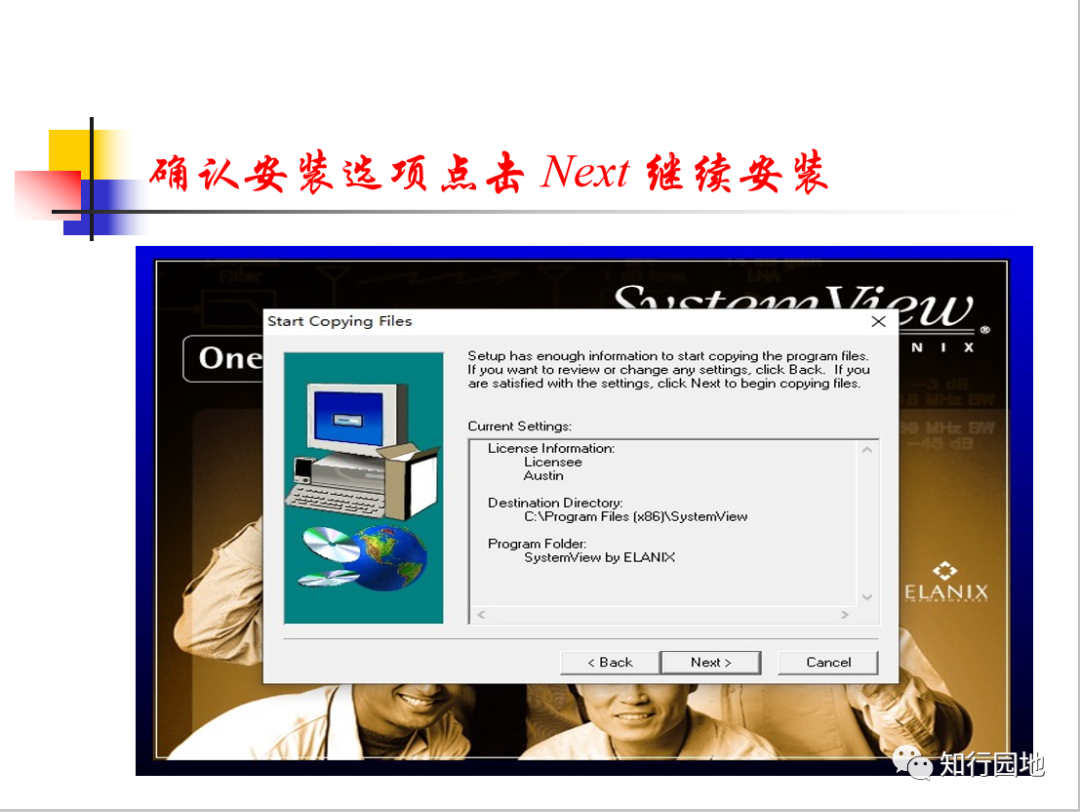

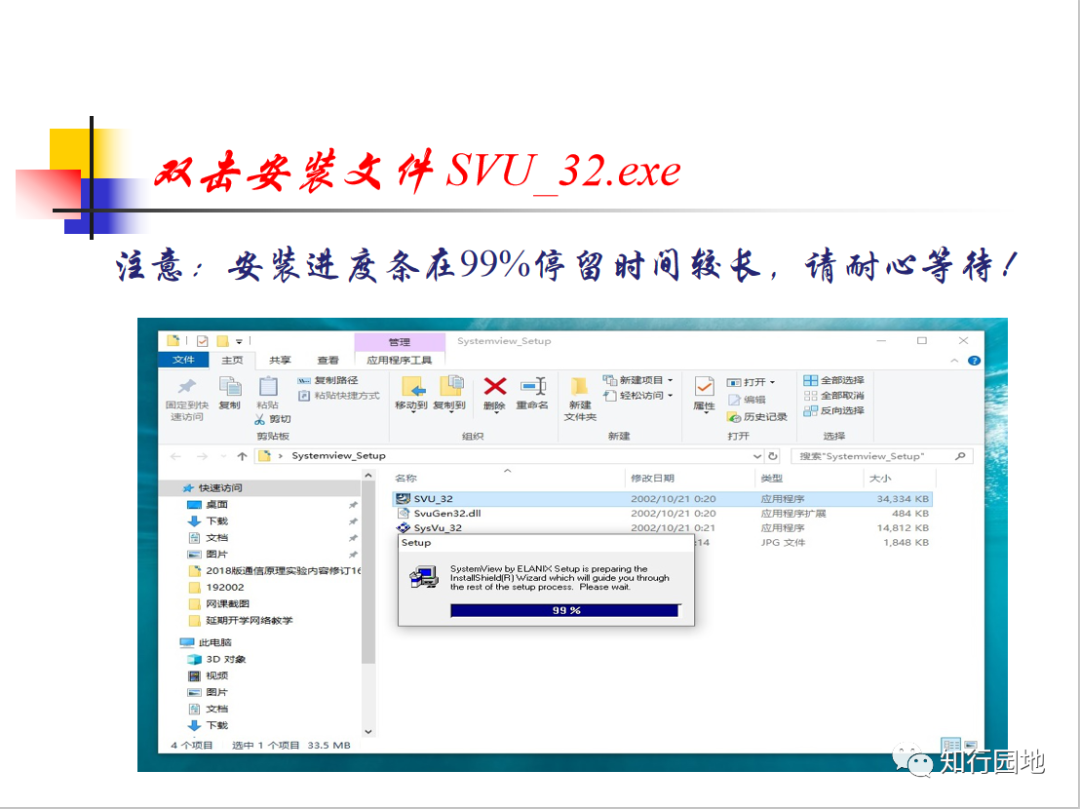

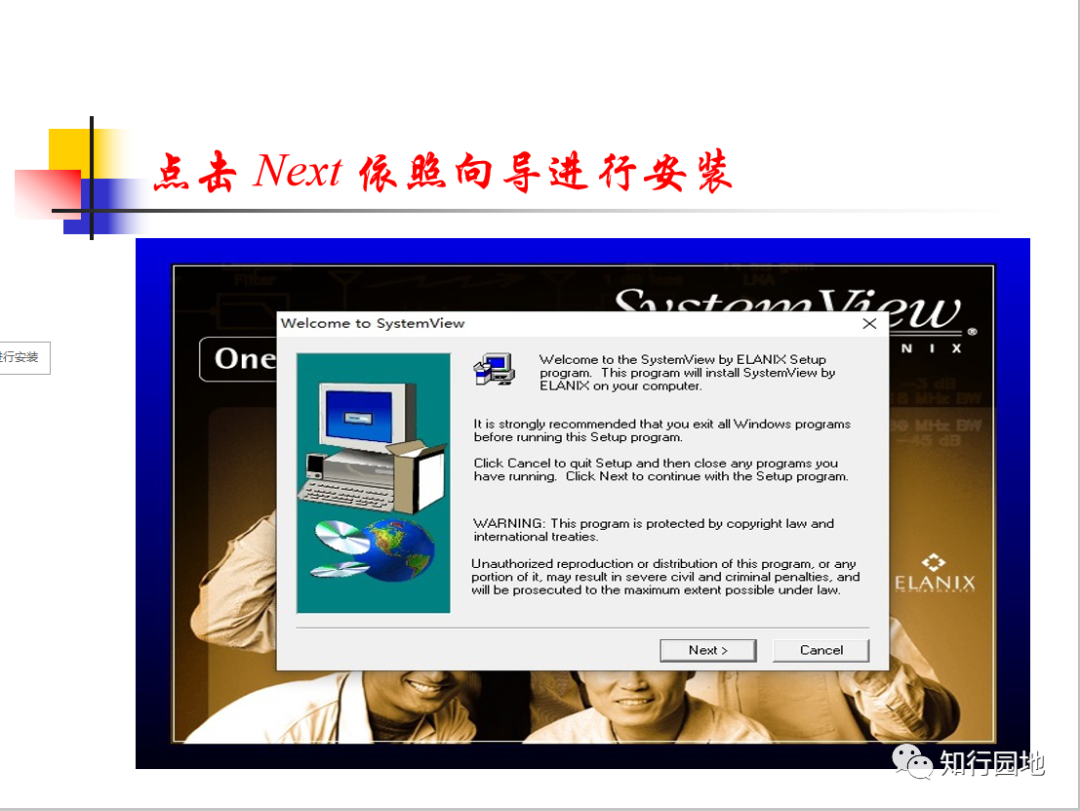

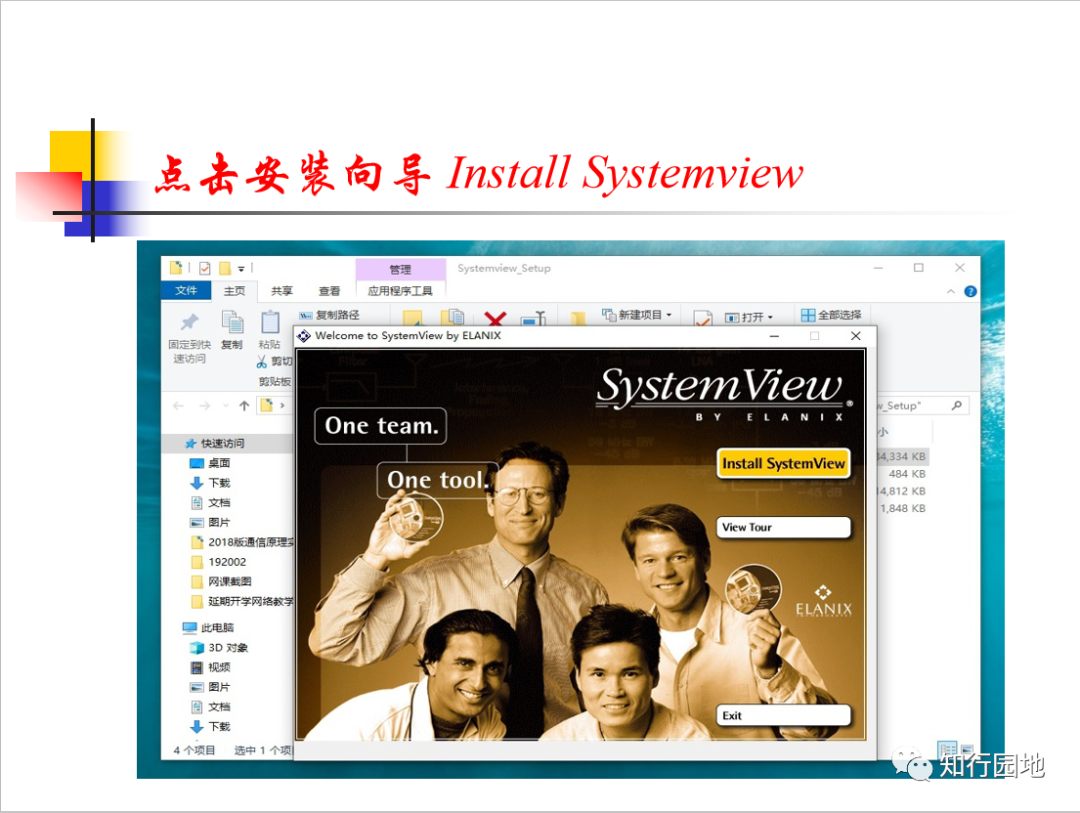

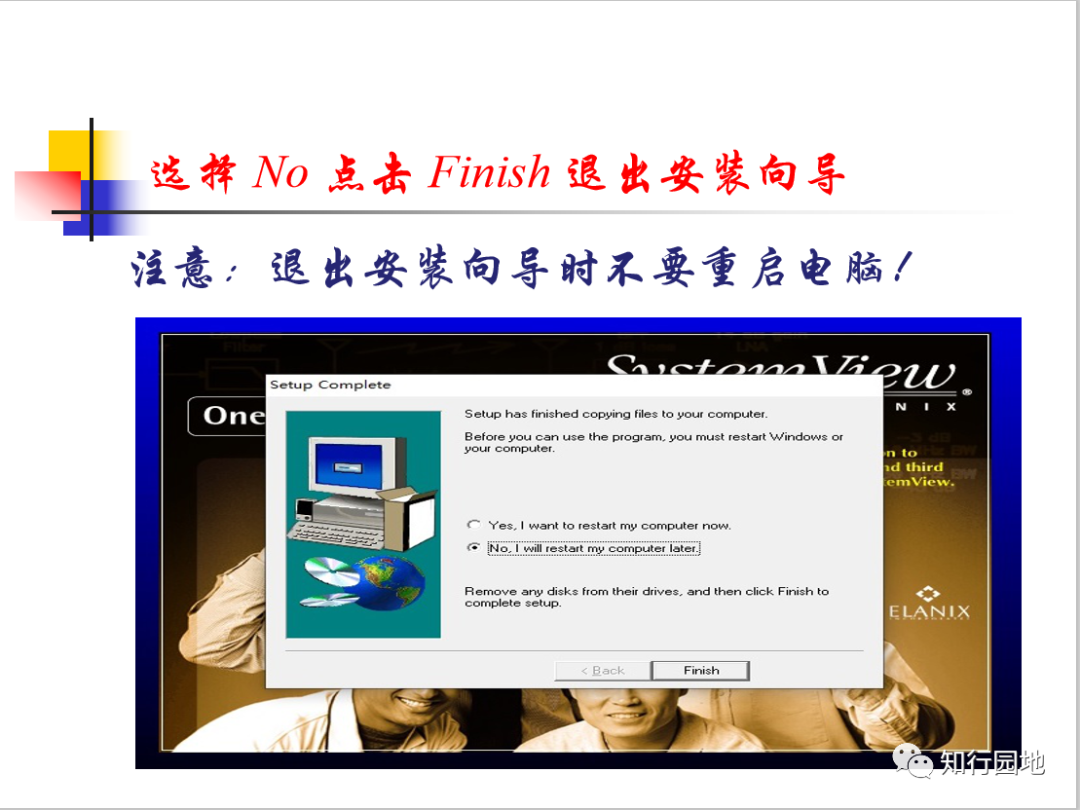

本文详细介绍了SystemView软件的安装、使用方法及关键功能。在系统设计窗口，重点讲解了基本元件库，包括信源库、操作库和函数库，每个库包含多个子选项用于实现不同功能。在系统定时窗口，阐述了如何设置采样频率和采样点数，并强调了更新设置的重要性。系统分析窗口则展示了多种分析选项，如频谱分析、时序图、眼图等，帮助用户深入理解系统性能。通过多个实例，如正弦信号、滤波器设计、脉冲序列等，进一步说明了软件的使用技巧。

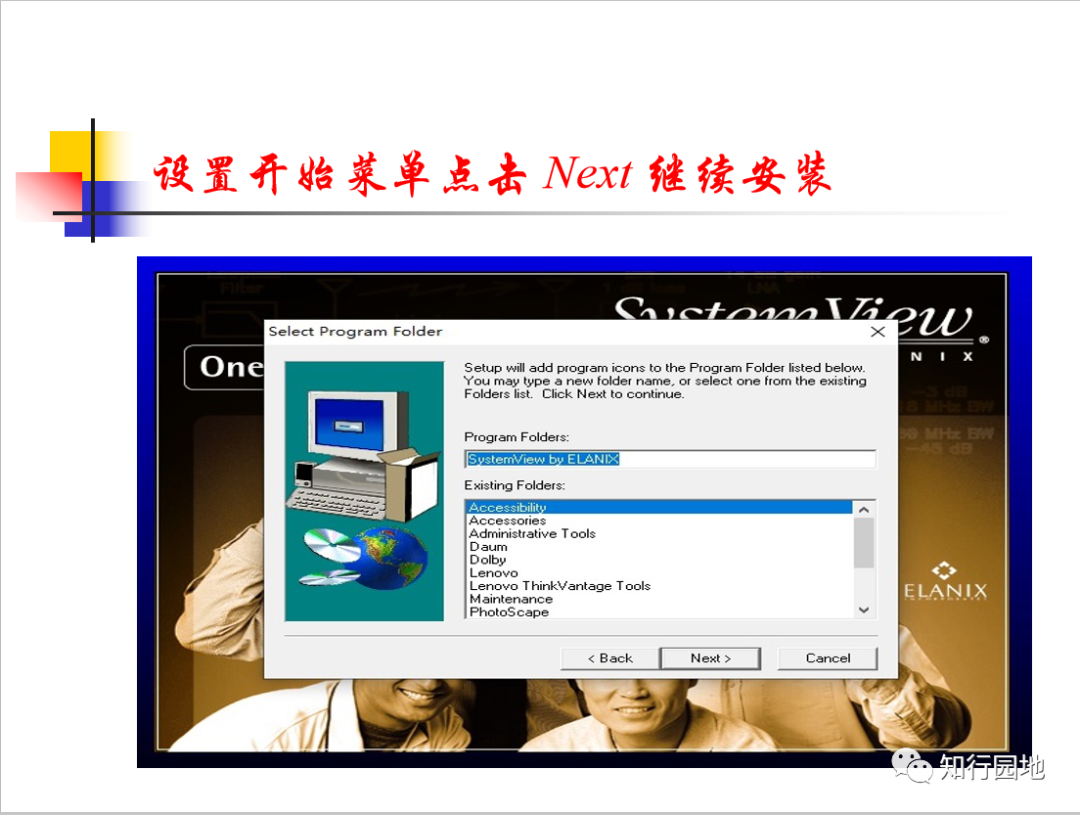

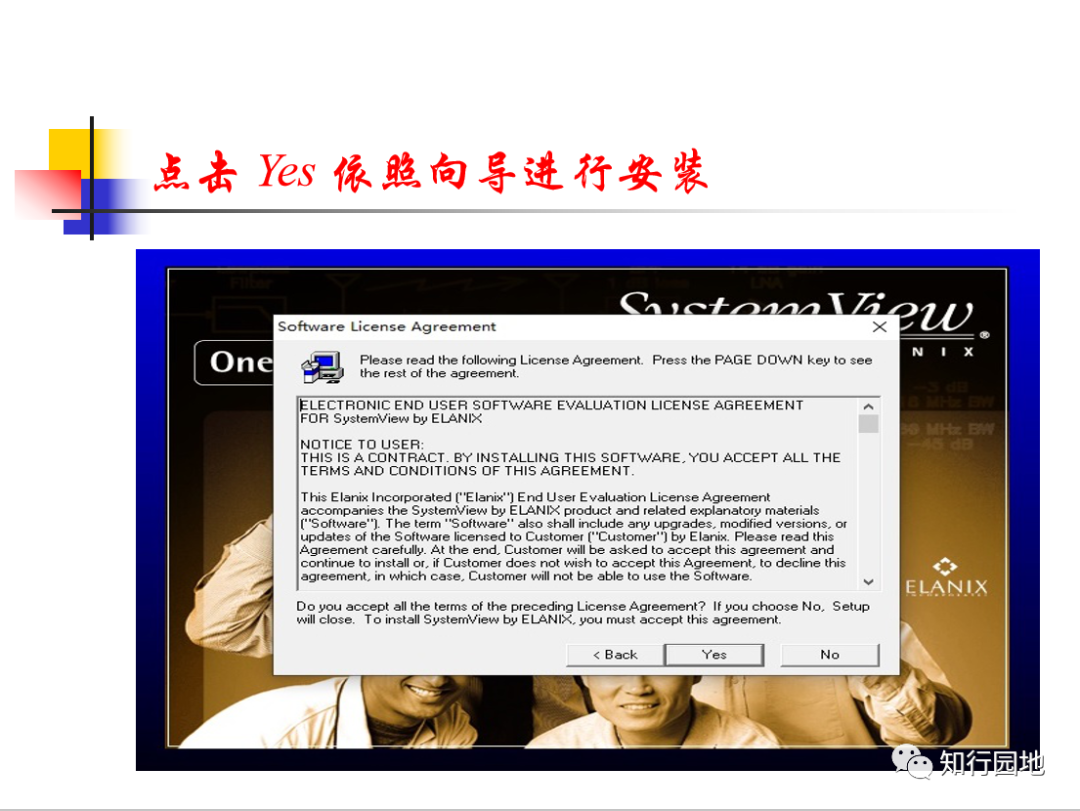

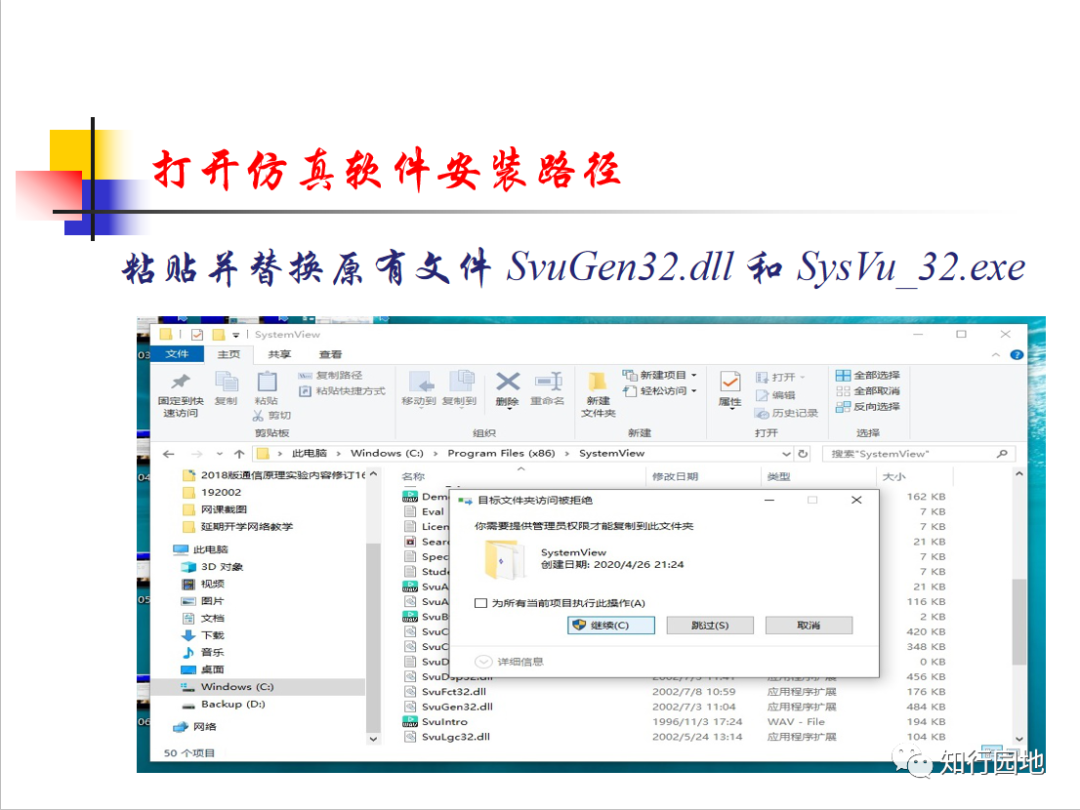

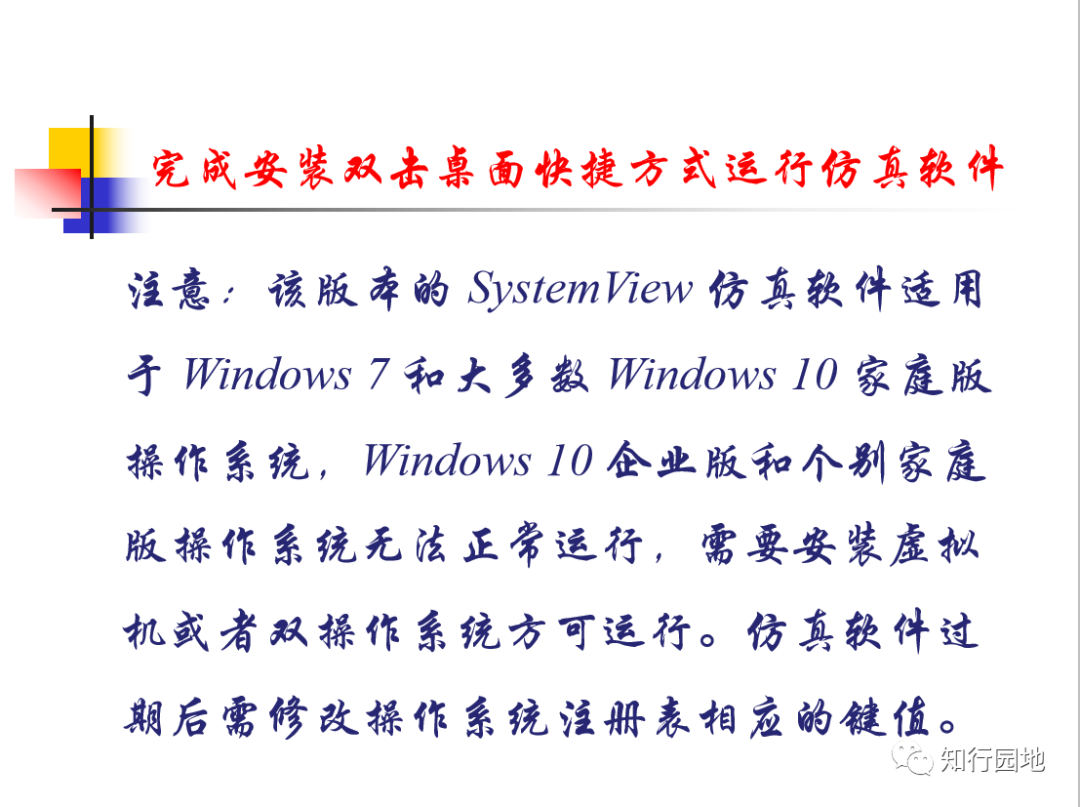

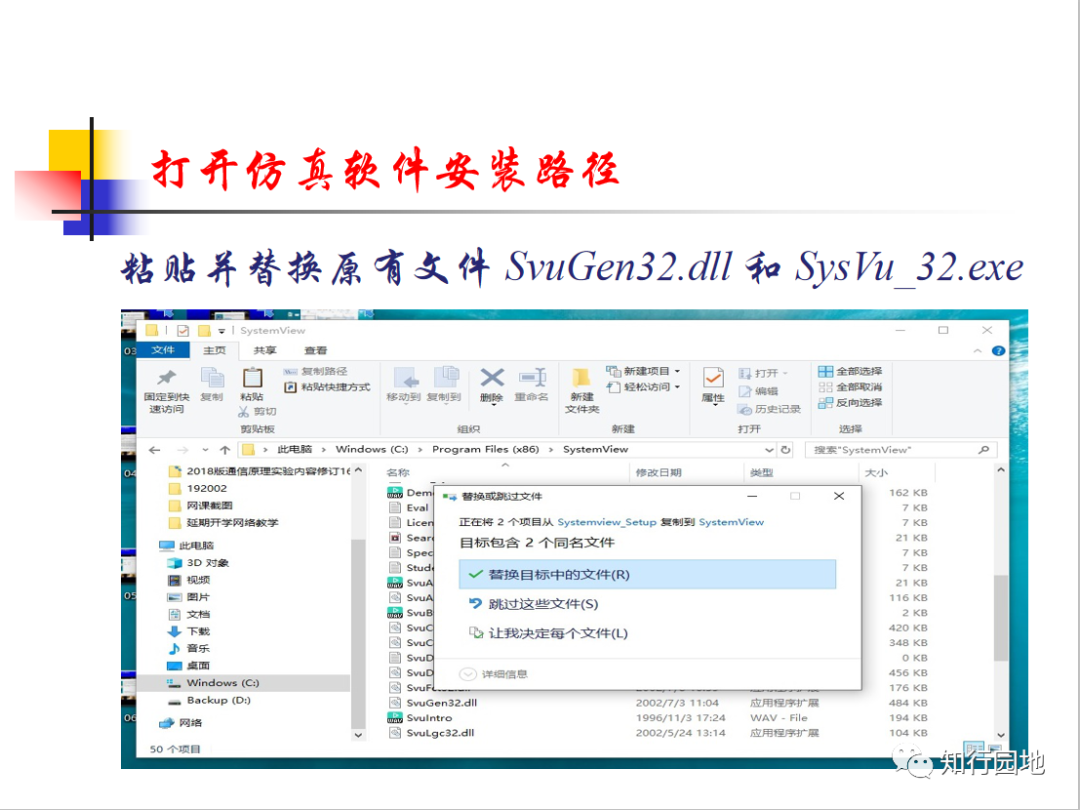

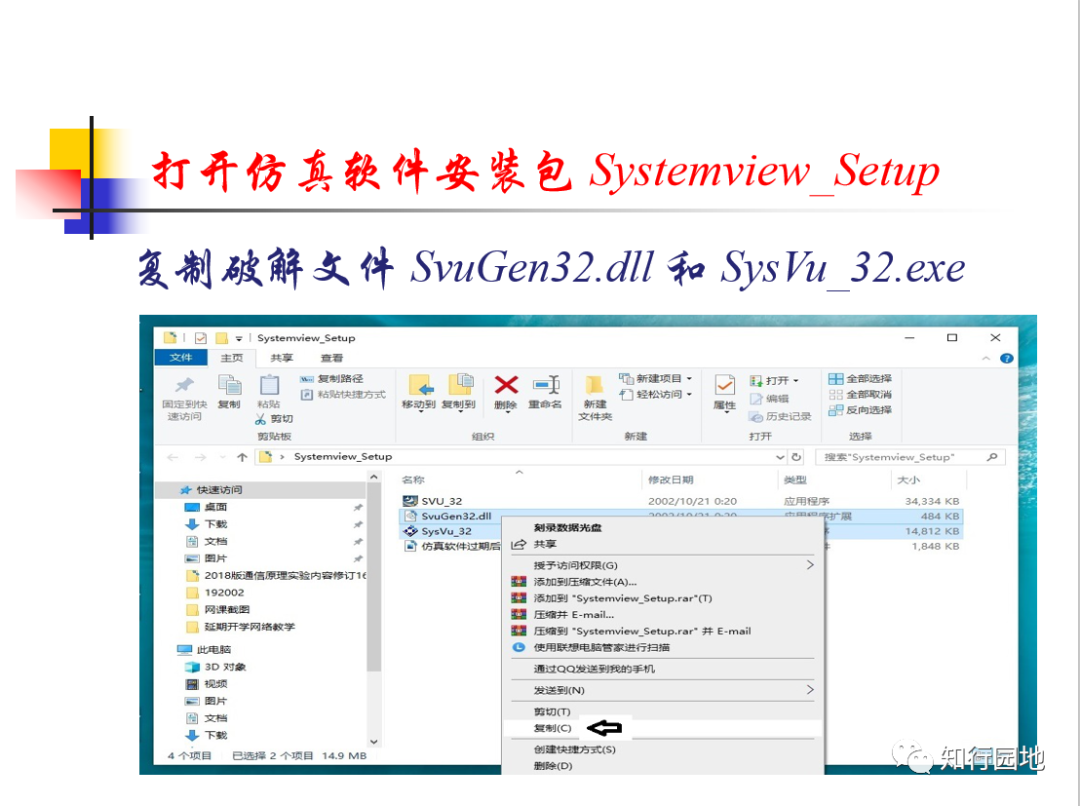

二、SystemView的使用

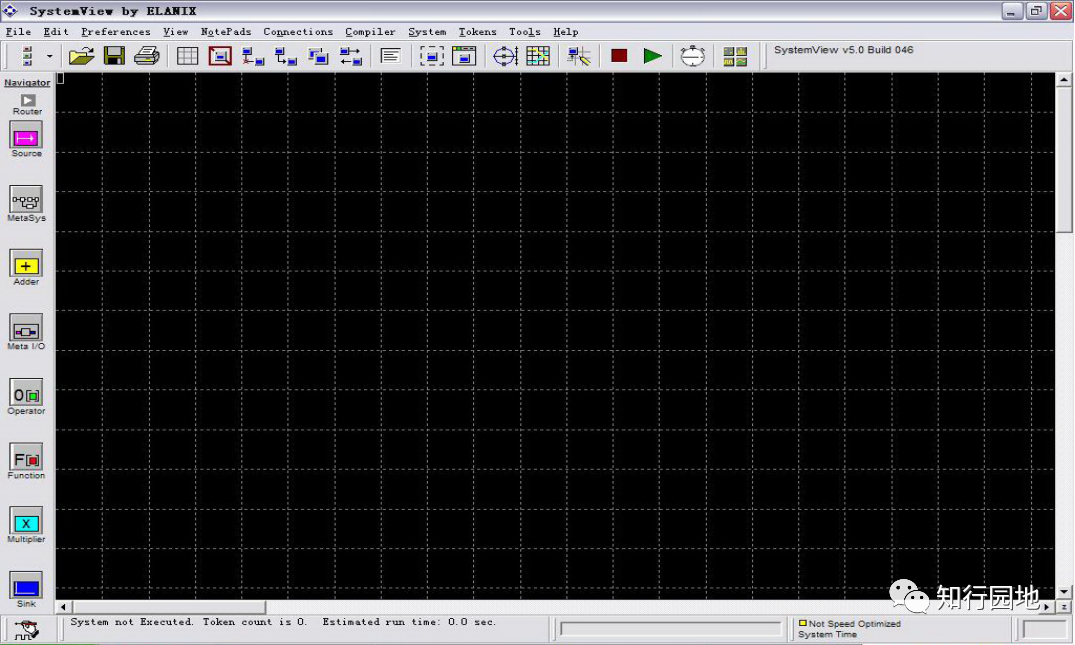

2.1 SystemView系统设计窗口
1、第一行“菜单栏”有几个下拉式菜单，通过菜单可以实现相应的功能。

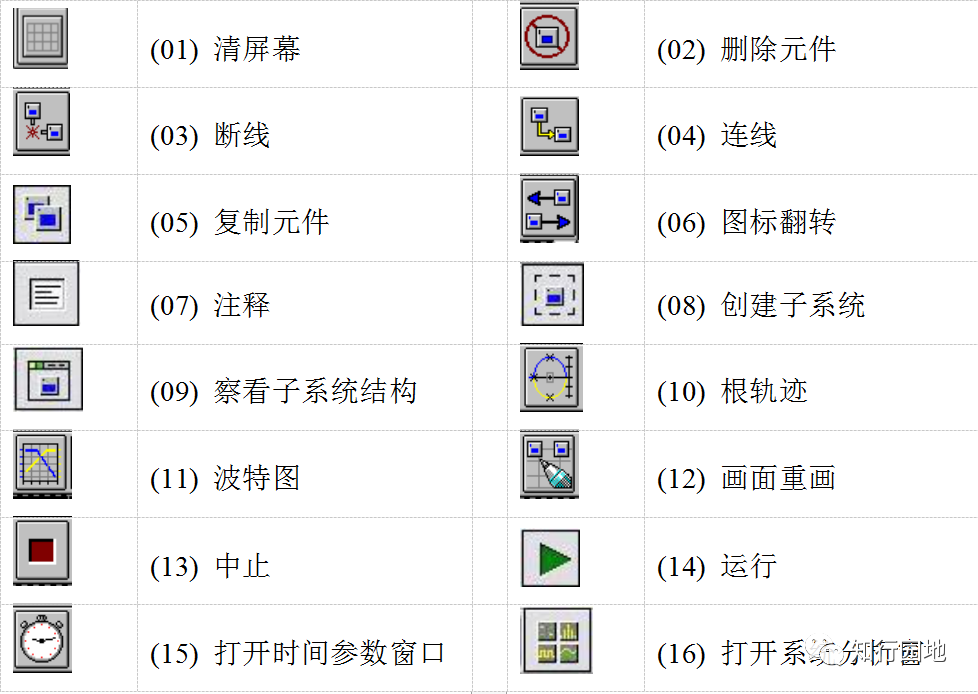

2、第二行“工具栏”是由图标按钮组成的动作条：

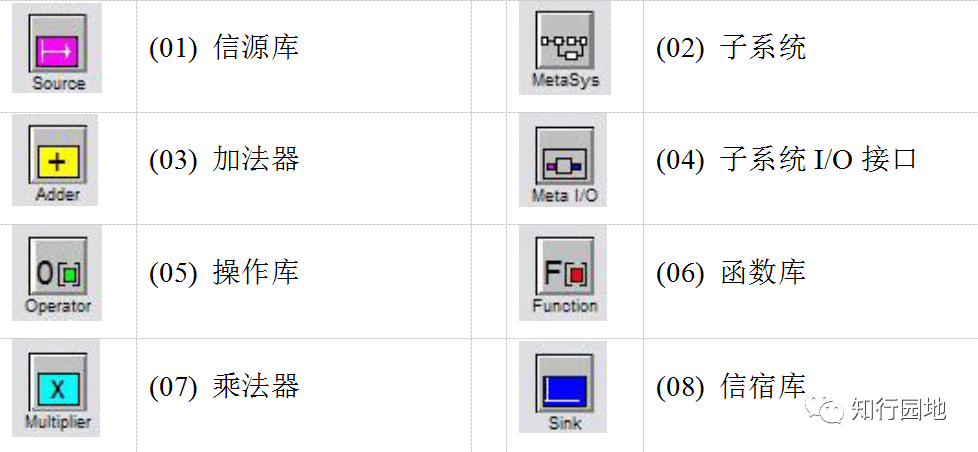

3、左侧竖栏为“基本元件库”：

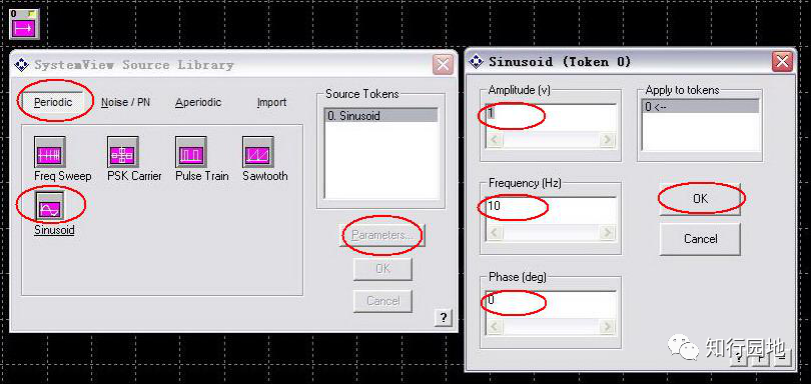

l 信源库：
l 操作库：

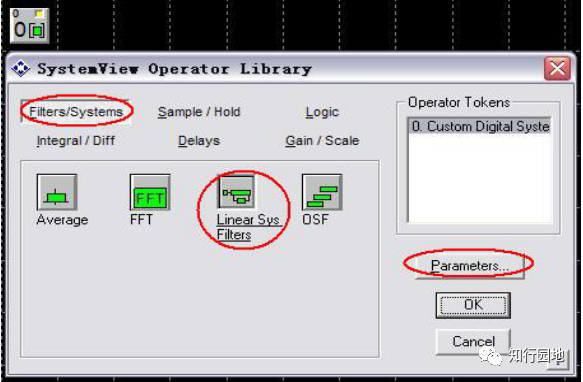

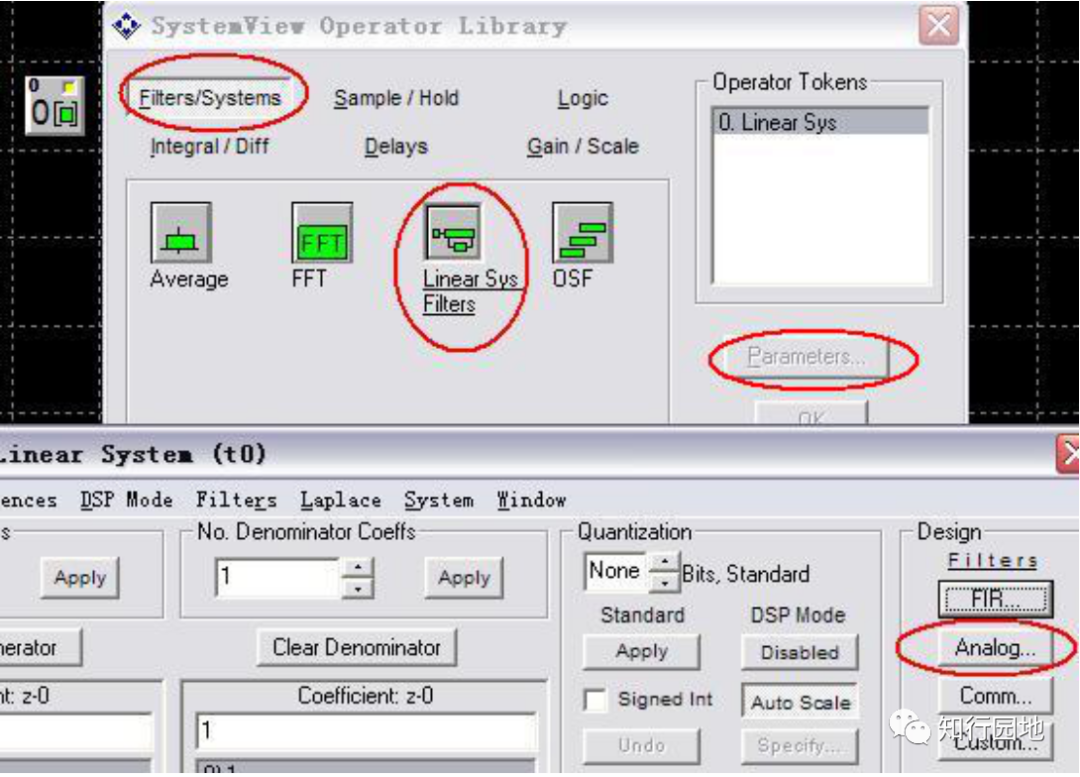

操作库是本软件最核心的部分之一，它把很多复杂的功能集成为一个小模块，其中的每一个算子都把输入的数据作为运算自变量，以实现对用户数据的操作，包括“滤波器/系统”、“采样/保持”、“逻辑运算”、“积分/微分”、“延迟器”、“增益”六大选项，每种选项又包含若干子选项。
l 函数库：

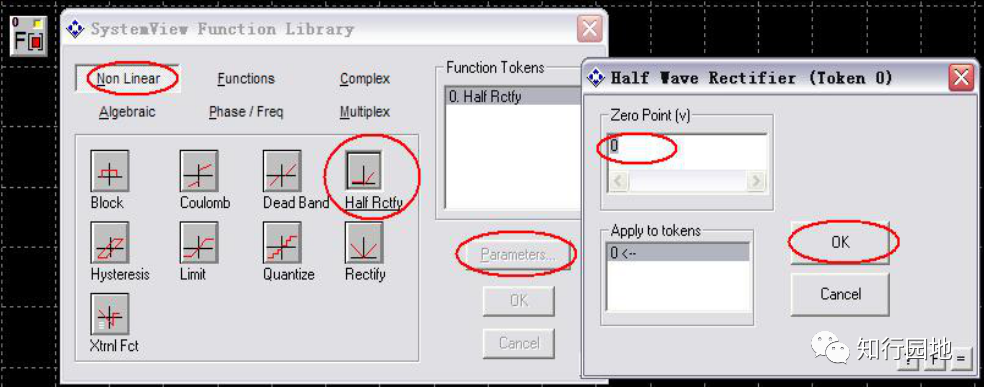

函数库也是本软件最核心的部分之一，它把很多复杂的函数集成为一个小模块，其中的每一个算子都把输入的数据作为运算自变量，以实现对用户数据的函数运算，包括“非线性函数”、“函数”、“复数运算函数”、“代数函数”、“相位/频率”、“合成/提取”六大选项，每种选项又包含若干子项。

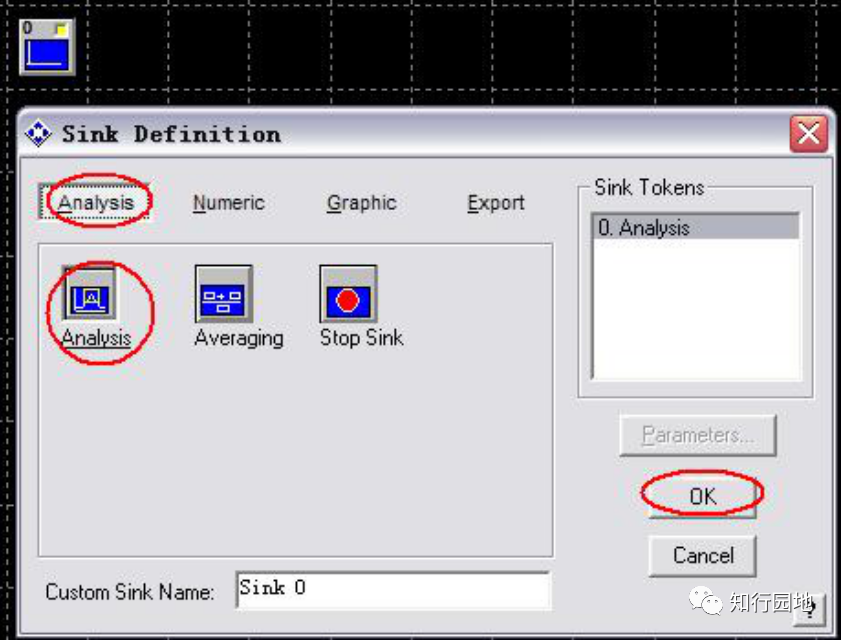

l 信宿库
1.2 SystemView系统定时窗口
l 通常系统采样频率“Sample Rate [Hz]”约为系统中所有模块最高频率的五至十倍。

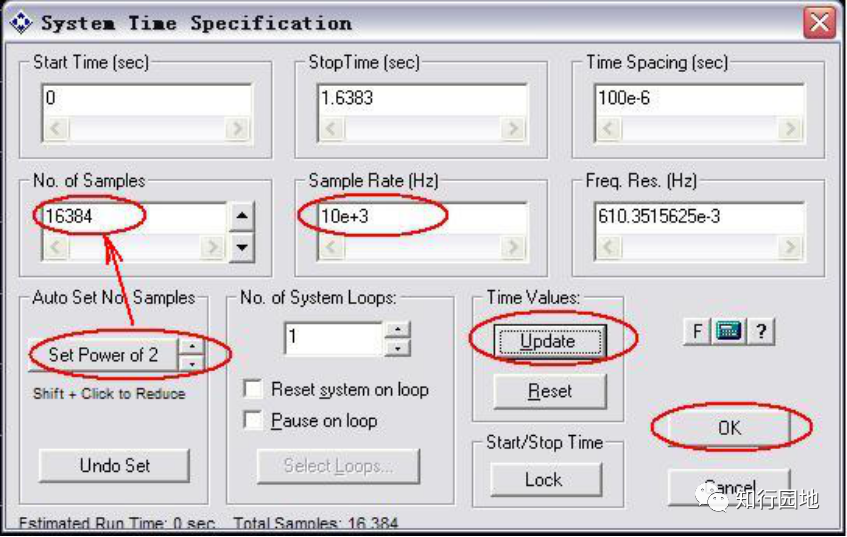

l 按钮“Set Power of 2”用来控制系统波形采样点数“No. of Samples”；波形采样点数越多波形越精细，系统运行时间也越长，波形采样点数过多也会导致波形过于紧密而不利于观察，故波形采样点数应该与系统采样频率相结合，灵活调整。
l 设置完系统采样频率“Sample Rate [Hz]”和系统波形采样点数“No. of Samples”之后，必须通过按钮“Update”进行确认。
1.3 SystemView系统分析窗口：

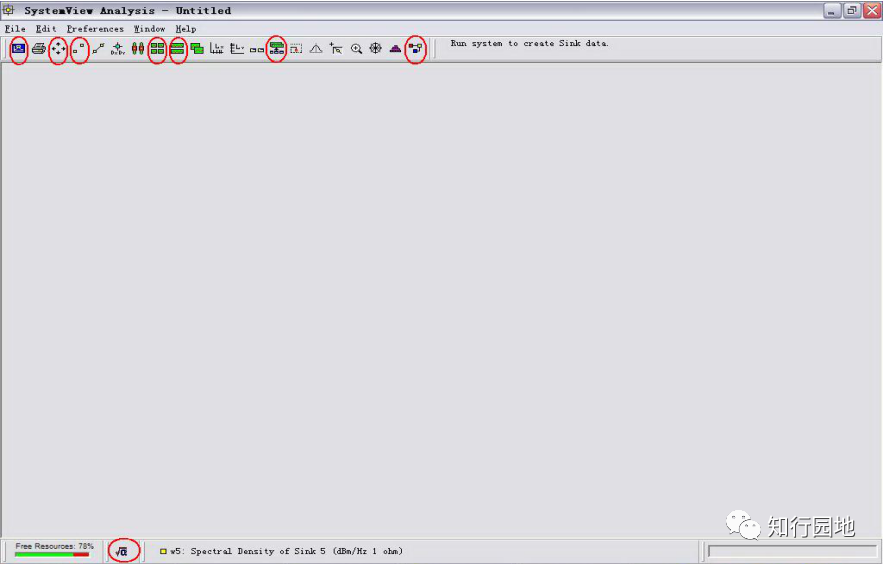

分析窗是观察用户数据的基本载体，在分析窗口有多种选项可以增强显示的灵活性和用途。
1、第一行“菜单栏”有几个下拉式菜单，通过菜单可以实现相应的功能。

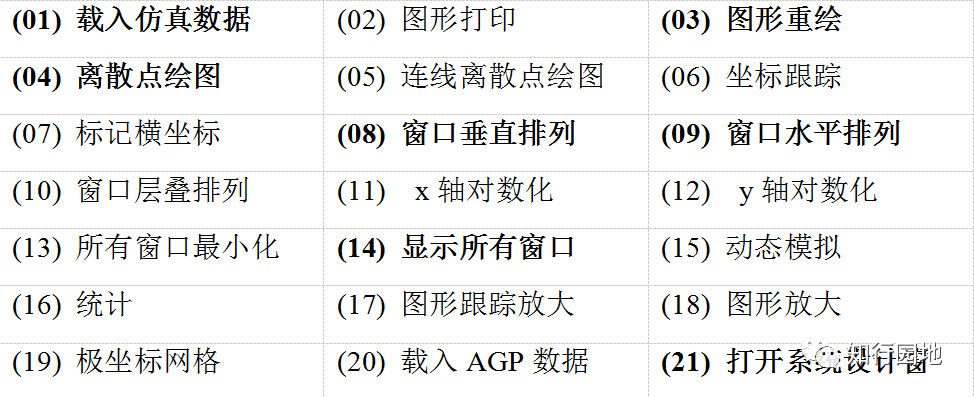

2、第二行“工具栏”是由图标按钮组成的动作条：
通过这些图标按钮我们可以从各个角度观察仿真结果，从各个方面了解系统性能。

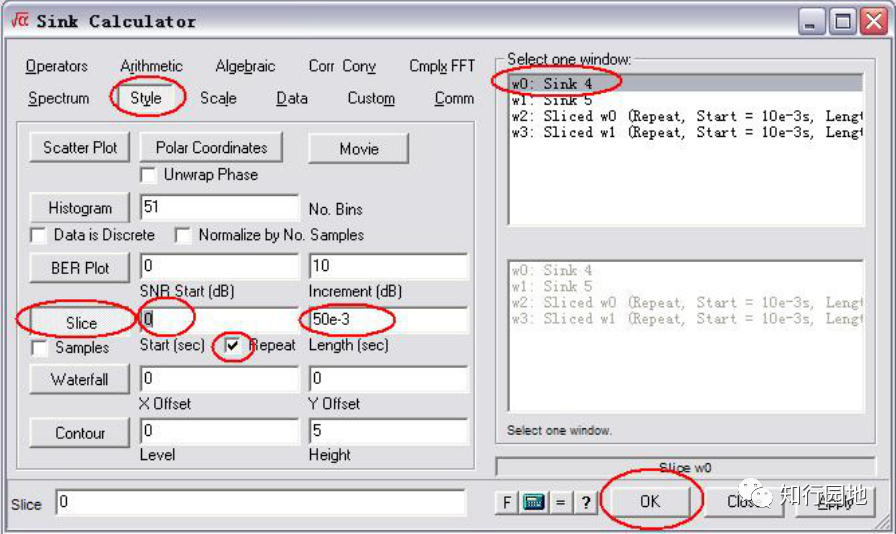

3、在分析窗的底部有一个非常有用的“接收计算器”图标按钮：

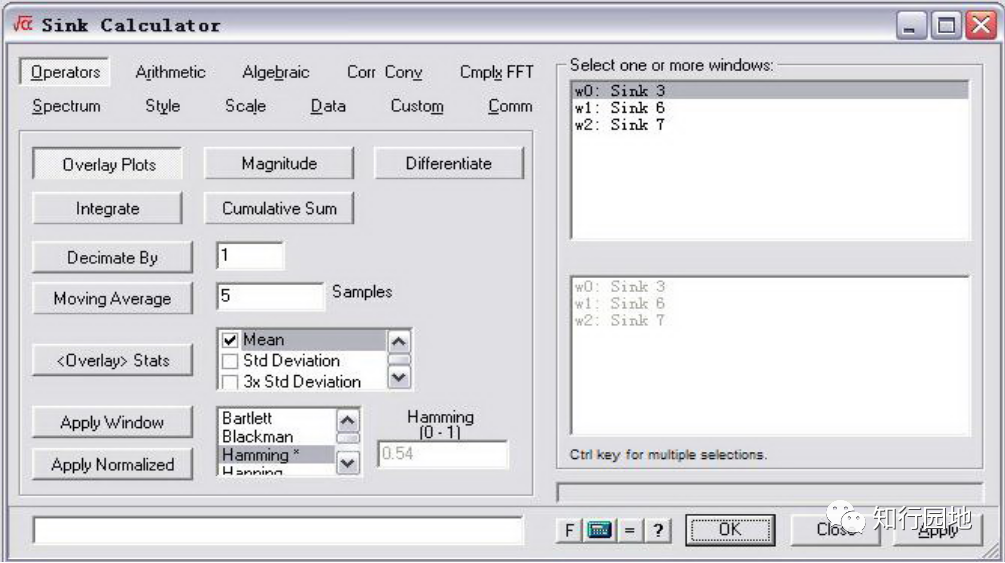

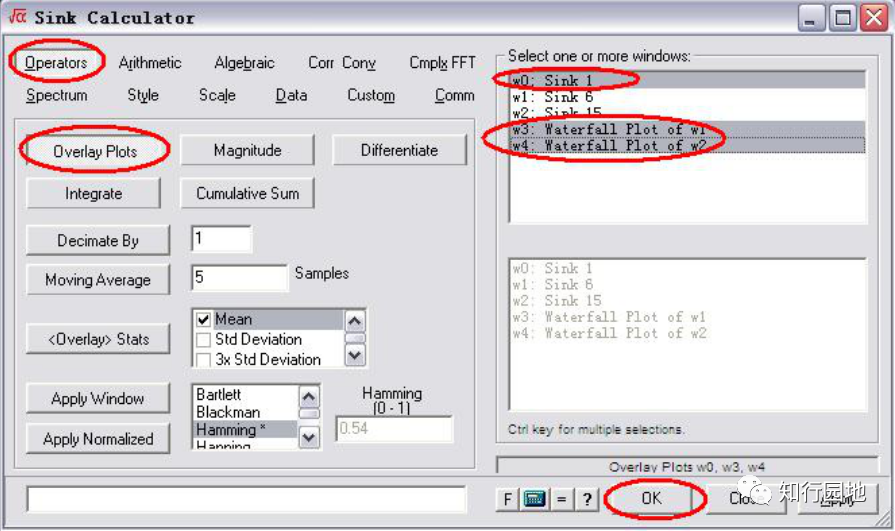

单击这一按钮，会出现如下选择对话框：

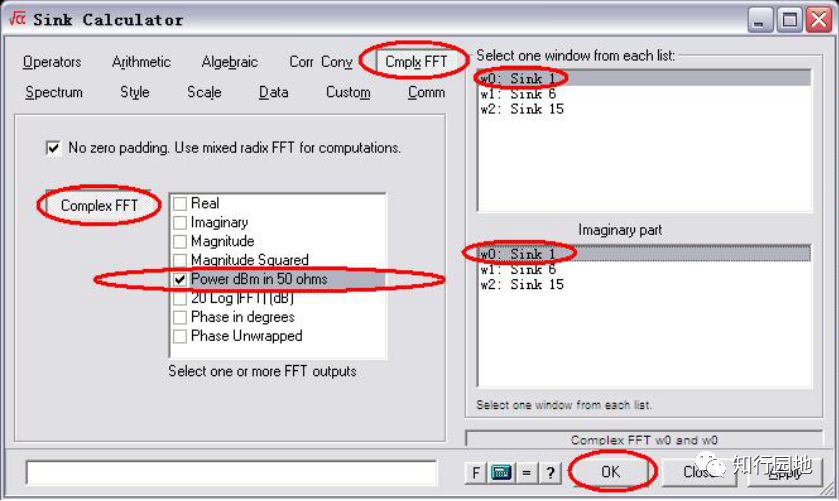

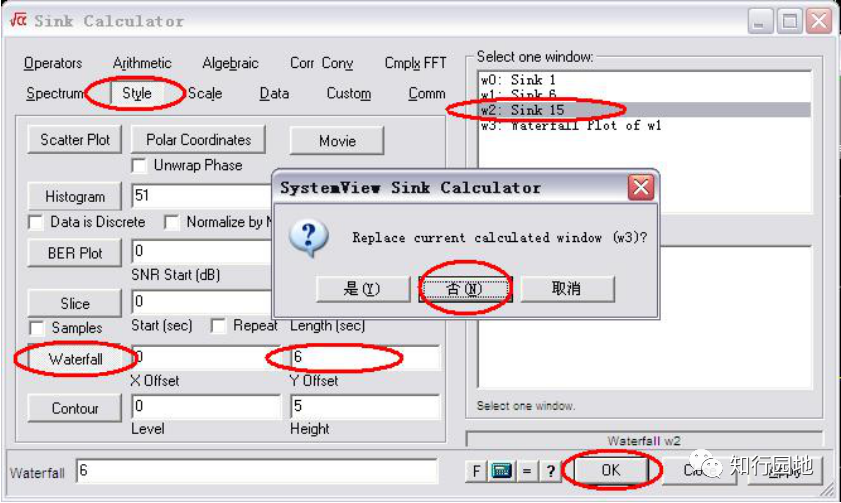

通过这个窗口我们可以对信号实施各种变换，观察信号的频谱、眼图、星座图等。

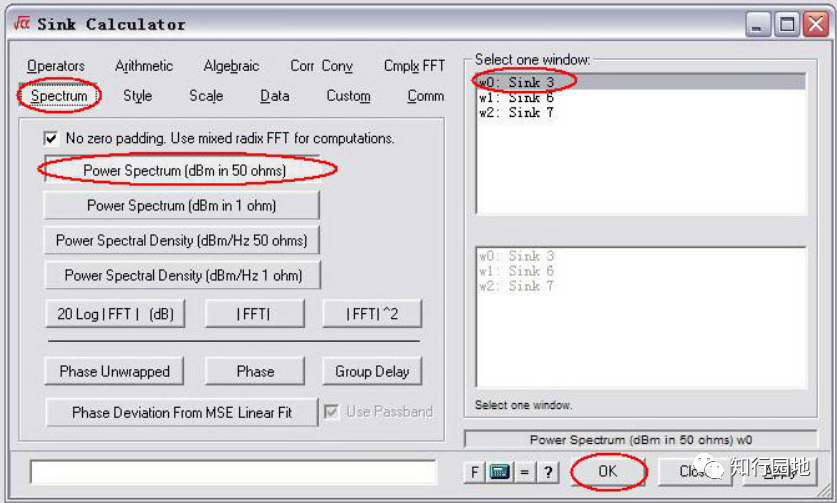

l 频谱分析——单边谱
l 频谱分析——双边谱
l 时序图——调整波形垂直位移
l 时序图——多波形叠加
l 眼图

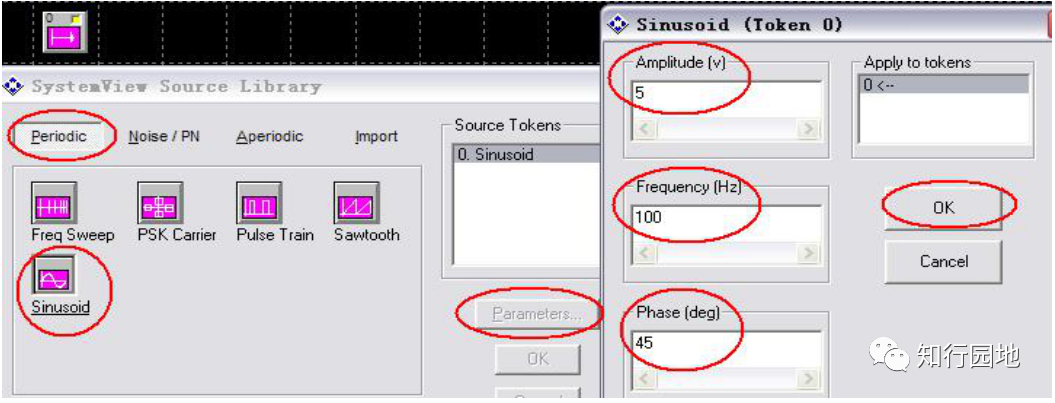

l 例1 正弦信号的产生
振幅5V，频率100Hz，初相为45

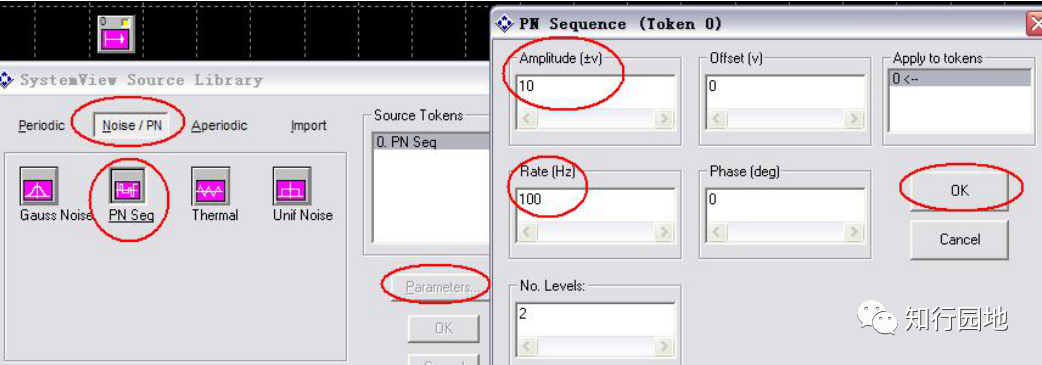

l 例2 双极性不归零码的产生
幅度±10V，频率100Hz
l 例3 单极性不归零码的产生

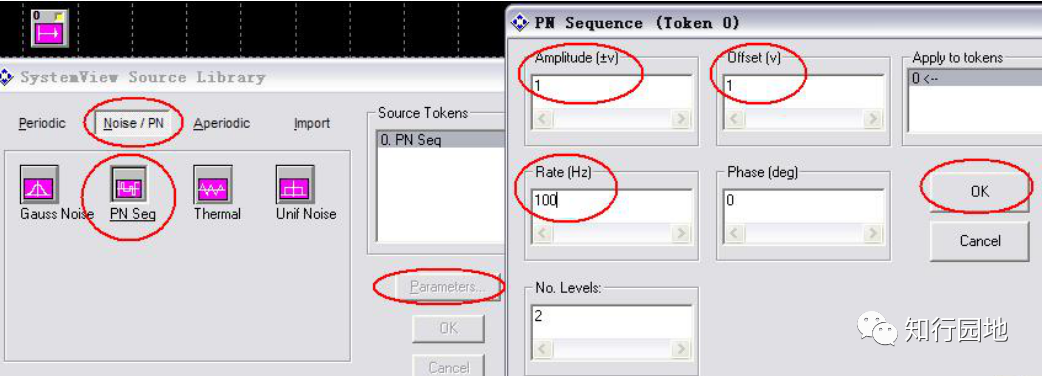

幅度2V，频率100Hz

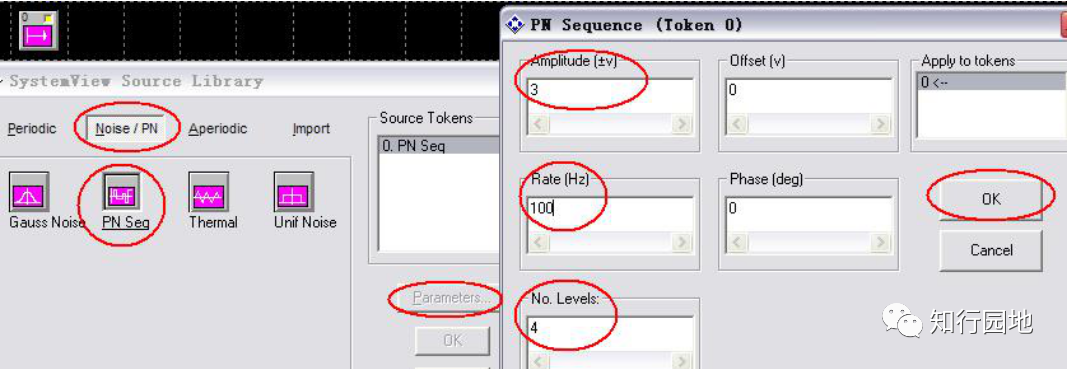

l 例4 四进制数字信号的产生
幅度±1V、±3V，频率100Hz
l 例5 模拟滤波器的设计
1、低通滤波器：

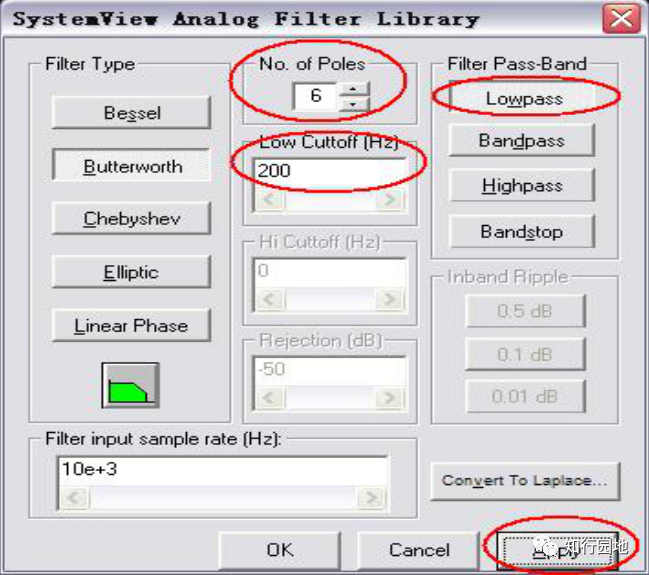

最高截止频率200Hz，极点个数为6
2、带通滤波器：

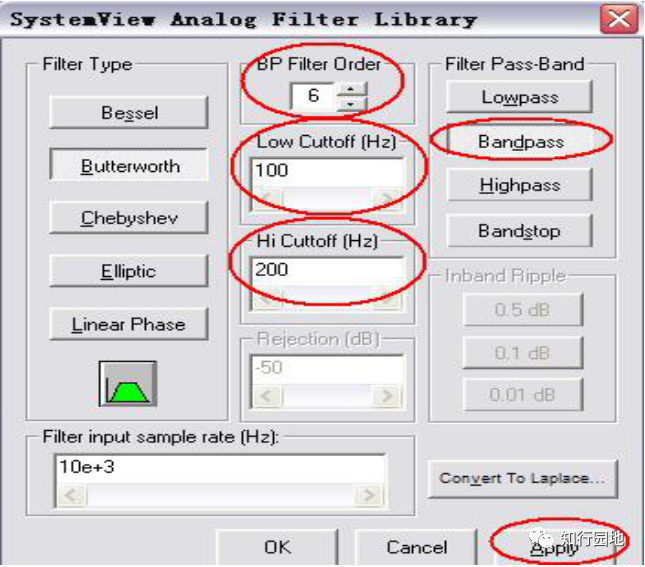

最低截止频率100Hz，最高截止频率200Hz，极点个数为6
l 例6 单位冲激信号的产生

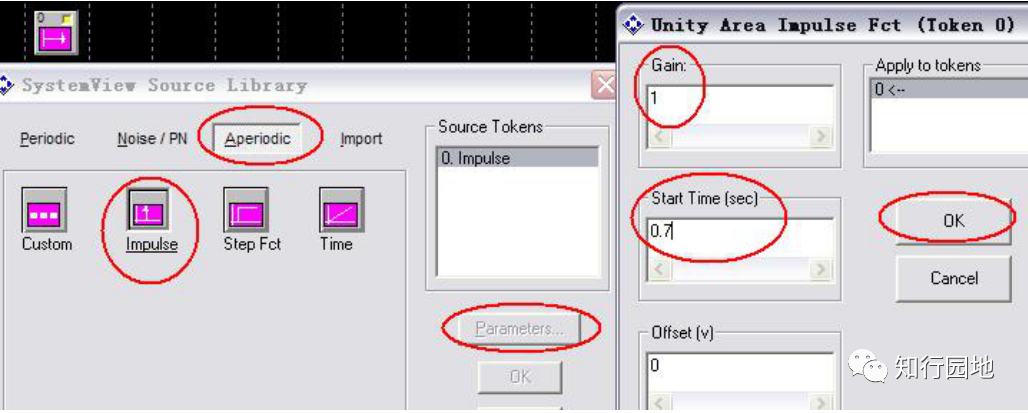

增益为1，出现时刻0.7s，即

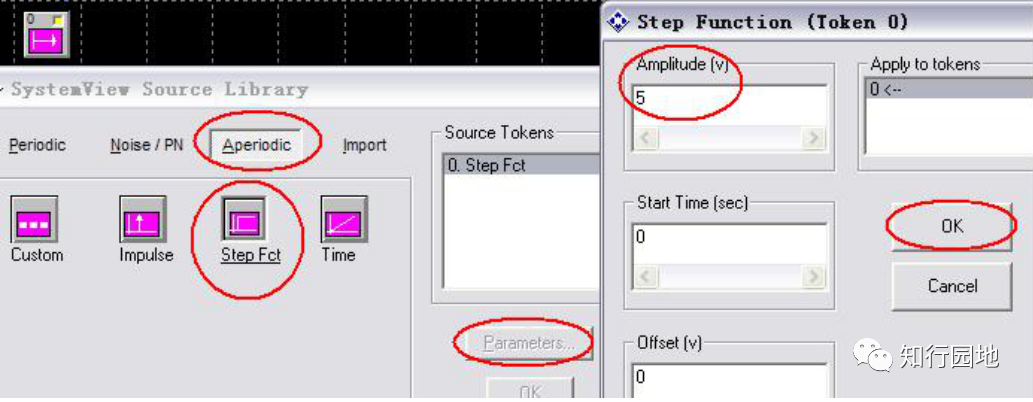

l 例7 直流信号的产生
幅度5V

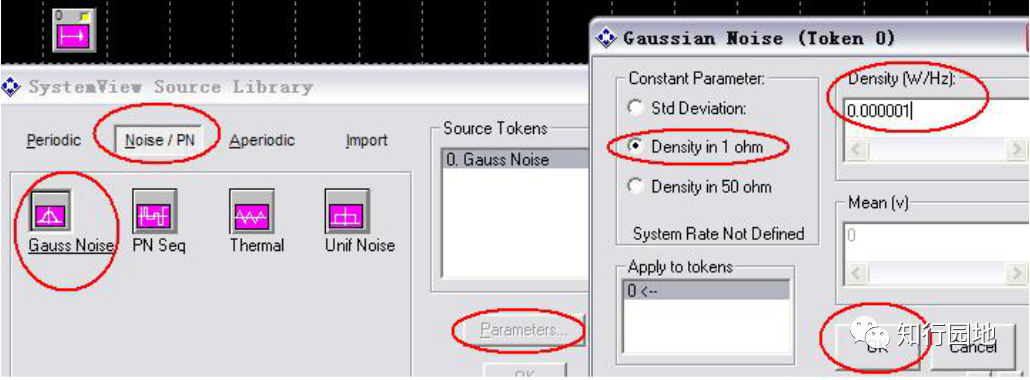

l 例8 高斯白噪声的产生
功率谱密度

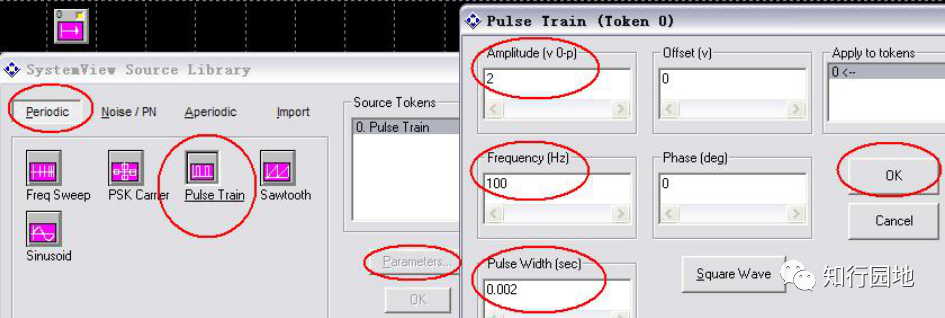

l 例9 矩形脉冲序列的产生
幅度2V，频率100Hz(周期0.01s)，脉宽0.002s(占空比20%)
l 例10 扫频信号的产生
注：终止频率(Stop Freq)必须高于起始频率(Start Freq)，信号周期(Period)必须小于系统定时窗口中的停止时间(Stop Time)。

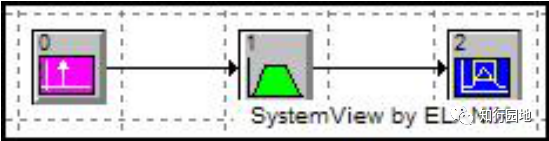

l 例11 低通带限型信号的产生
最低截止频率300Hz，最高截止频率3400Hz
注：令增益为1，开始时刻为0s的单位冲激信号，即，通过最低截止频率300Hz，最高截止频率3400Hz，极点个数为5的带通滤波器，其单位冲激响应即为最低截止频率300Hz，最高截止频率3400Hz的低通带限型信号。
西安邮电大学
通信基础实验教学中心
2020年5月4日
