一、天线原理

1.1 天线的定义：

Ø 能够有效地向空间某特定方向辐射电磁波或能够有效的接收空间某特定方向来的电磁波的装置。

1.2 天线的功能：

Ø 能量转换-导行波和自由空间波的转换;

Ø 定向辐射(接收)-具有一定的方向性。

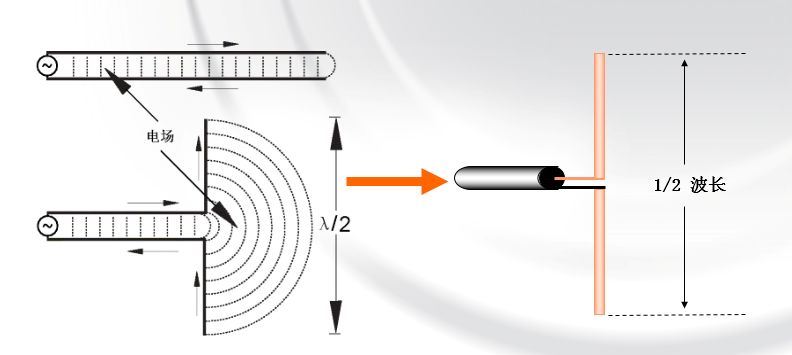

1.3 天线辐射原理

1.4 天线参数

u辐射参数

Ø半功率波束宽度、前后比;

Ø极化方式、交叉极化鉴别率;

Ø方向性系数、天线增益;

Ø主瓣、副瓣、旁瓣抑制、零点填充、波束下倾 …

u电路参数

Ø电压驻波比 VSWR、反射系数Γ、回波损耗RL;

Ø输入阻抗 Zin、传输损耗 TL;

Ø隔离度 Iso;

Ø无源三阶互调 PIM3 …

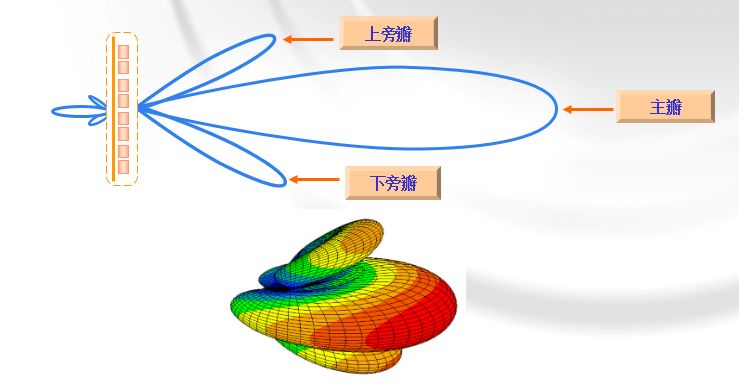

u天线旁瓣

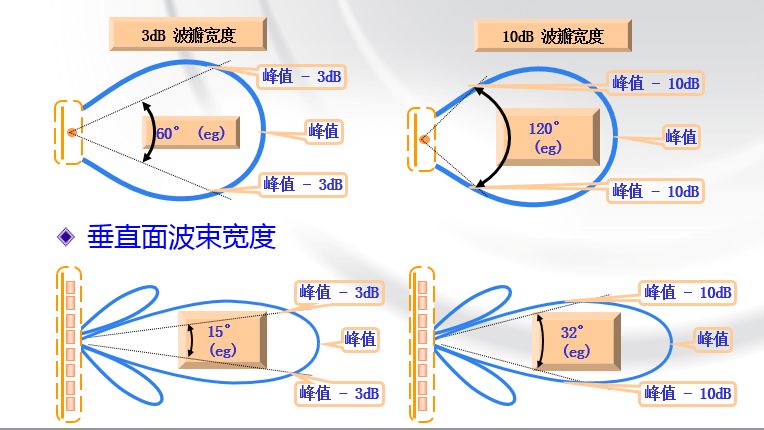

u水平面波束宽度

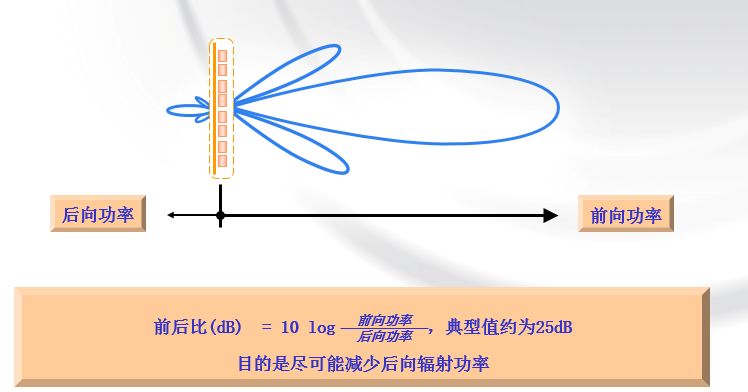

u前后比:指定向天线的前向辐射功率和后向±30°内辐射功率之比

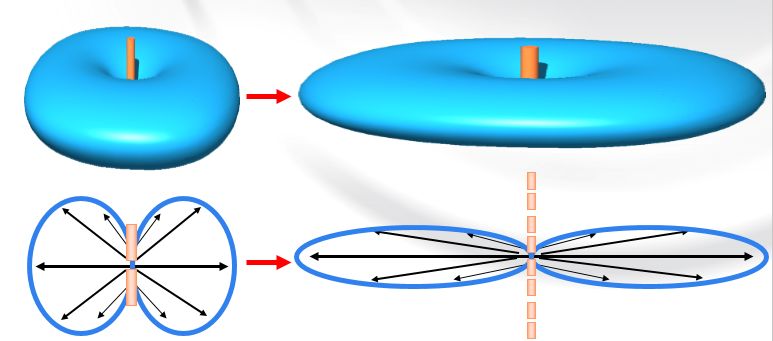

u增益和天线尺寸及波束宽度的关系

将“轮胎”压扁，信号就越集中，增益就越高，天线尺寸就越大，波束宽度越窄;

u天线增益的几个要点：

• Ø天线是无源器件，不能产生能量。

  天线增益只是将能量有效集中向某特定方向辐射或接受电磁波的能力。

• Ø天线的增益由振子叠加而产生。

  增益越高，天线长度越长。

  增益增加3dB，体积增大一倍。

• Ø天线增益越高，方向性越好，能量越集中，波瓣越窄。

1.5 辐射参数

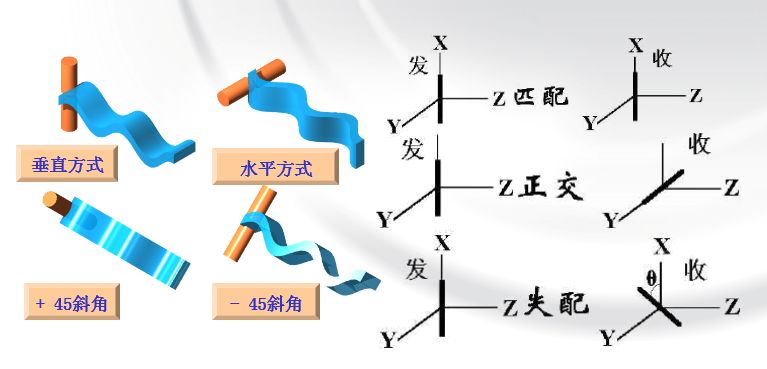

u极化:指电场矢量在空间运动的轨迹或变化的状态。

1.6 电路参数

u回波损耗
