android stk分析,[Android][Framework] 从一个小问题了解STK加载内容的方式

STK就是SIMToolKit。

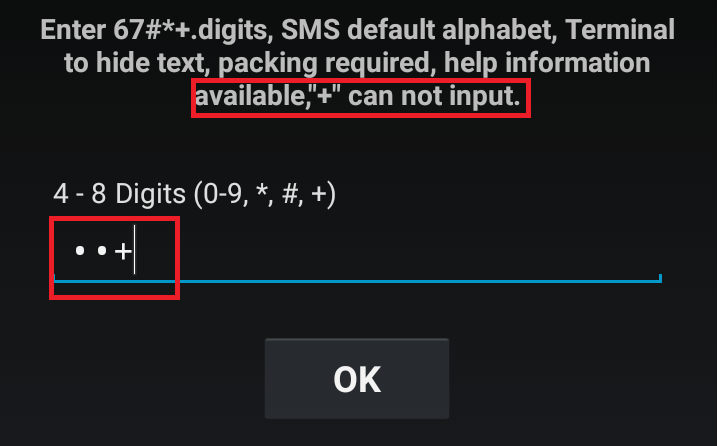

问题如图，STK一个case的输入框，不应该能输入+：

这个界面从哪来的？

实际上，我们插入SIM卡，手机就会显示SimToolKit，打开就能看到一些和运营商相关的菜单。换了不同的卡菜单也会变。所以大概可以猜到，SIM卡里写有一些配置文件，STK会解析这些文件。

项目原因，正好可以拿到一些配置文件，如图：

通过Smartstation把配置文件写到模拟SIM卡中，然后插卡交给STK读取处理这些信息。

阅读Java文件，找到出问题的case代码：

case 30021:

GetInput getinput21 = new GetInput("Enter 67#*+.digits, SMS default alphabet, Terminal to hide text, packing required, help information available,\"+\" can not input.",4,8);

getinput21.digitsOnly();

getinput21.noEcho();

getinput21.textString().packed();

getinput21.helpInformationAvailable(true);

super.pch.sendCommand(getinput21.toByteArray());

super.state = 0;

break;

从文件可以知道，输入框是个GetInput对象。

输入对象配置了digitsOnly，noEcho，packed等属性。

怎么处理配置文件？

有了配置文件，插SIM卡到手机，STK会处理这些数据。

在OpenGrok上搜索代码，可以找到输入部分，在STK的packages/apps/Stk/src/com/android/stk/StkInputActivity.java文件中。

下面看一下configInputDisplay方法，配置输入显示。

private void configInputDisplay() {

TextView numOfCharsView = (TextView) findViewById(R.id.num_of_chars);

TextView inTypeView = (TextView) findViewById(R.id.input_type);

int inTypeId = R.string.alphabet;

// set the prompt.

mPromptView.setText(mStkInput.text);

// Set input type (alphabet/digit) info close to the InText form.

if (mStkInput.digitOnly) {

mTextIn.setKeyListener(StkDigitsKeyListener.getInstance());

inTypeId = R.string.digits;

}

inTypeView.setText(inTypeId);

if (mStkInput.icon != null) {

setFeatureDrawable(Window.FEATURE_LEFT_ICON, new BitmapDrawable(

mStkInput.icon));

}

// Handle specific global and text attributes.

switch (mState) {

case STATE_TEXT:

int maxLen = mStkInput.maxLen;

int minLen = mStkInput.minLen;

mTextIn.setFilters(new InputFilter[] {new InputFilter.LengthFilter(

maxLen)});

// Set number of chars info.

String lengthLimit = String.valueOf(minLen);

if (maxLen != minLen) {

lengthLimit = minLen + " - " + maxLen;

}

numOfCharsView.setText(lengthLimit);

if (!mStkInput.echo) {

mTextIn.setInputType(InputType.TYPE_CLASS_NUMBER

| InputType.TYPE_NUMBER_VARIATION_PASSWORD);

}

// Set default text if present.

if (mStkInput.defaultText != null) {

mTextIn.setText(mStkInput.defaultText);

} else {

// make sure the text is cleared

mTextIn.setText("", BufferType.EDITABLE);

}

break;

case STATE_YES_NO:

// Set display mode - normal / yes-no layout

mYesNoLayout.setVisibility(View.VISIBLE);

mNormalLayout.setVisibility(View.GONE);

break;

}

}

代码中出现mStkInput.digitOnly这样的判断，可以推断mStkInput就是和配置文件里的GetInput对象。

mStkInput来自frameworks/opt/telephony/src/java/com/android/internal/telephony/cat/Input.java

定义如下：

Input() {

text = "";

defaultText = null;

icon = null;

minLen = 0;

maxLen = 1;

ucs2 = false;

packed = false;

digitOnly = false;

echo = false;

yesNo = false;

helpAvailable = false;

duration = null;

iconSelfExplanatory = false;

}

回到前面的class，因为STK file里有说明getinput21.digitsOnly();，所以会进入下面逻辑：

// Set input type (alphabet/digit) info close to the InText form.

if (mStkInput.digitOnly) {

mTextIn.setKeyListener(StkDigitsKeyListener.getInstance());

inTypeId = R.string.digits;

}

这里mTextIn是一个EditText，setKeyListener就是过滤字符的作用。

/**

* For entering dates in a text field.

*/

public class StkDigitsKeyListener extends NumberKeyListener {

@Override

protected char[] getAcceptedChars() {

return CHARACTERS;

}

public int getInputType() {

return EditorInfo.TYPE_CLASS_PHONE;

}

public static StkDigitsKeyListener getInstance() {

if (sInstance != null) {

return sInstance;

}

sInstance = new StkDigitsKeyListener();

return sInstance;

}

/**

* The characters that are used.

*

* @see KeyEvent#getMatch

* @see #getAcceptedChars

*/

public static final char[] CHARACTERS = new char[] {

'0', '1', '2', '3', '4', '5', '6', '7', '8', '9', '*', '#', '+'};

private static StkDigitsKeyListener sInstance;

}

可以看到，CHARACTERS定义了可以输入的字符，其中包含’+’。如果不需要’+’，把这里的声明修改掉就OK

其实我也不做Tele，但通过这个过程，可以大概了解一些STK相关的原理。
