在VXLAN网络中，同子网虚拟机的互通是通过查找MAC表进行转发。如下图所示，VM1给VM2发送报文时，经过VTEP1转发，VTEP1上需要学习到VM2的MAC地址。

最初的VXLAN标准并没有定义控制平面，VTEP之间无法传递学习到的主机MAC地址。但是VXLAN有着与传统以太网非常相似的MAC学习机制，当VTEP接收到VXLAN报文后，会记录源VTEP的IP、虚拟机MAC和VNI到本地MAC表中，这样当VTEP接收到目的MAC为此虚拟机的MAC时，就可以进行VXLAN封装并转发。

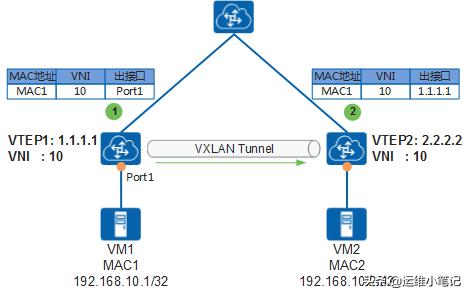

MAC学习示意图

以VTEP2学习到VM1的MAC过程为例：

1. VM1发送目的地址为VM2的报文。
2. VTEP1接收到报文后，进行VXLAN封装，并将其转发至VTEP2。同时，VTEP1可以学习到VM1的MAC地址、VNI、入接口。
3. VTEP2接收到报文后，对报文进行解封装。同时，VTEP2可以学习到VM1的MAC地址、VNI、入接口(为VTEP1)。

经过上述流程，VTEP1和VTEP2可以学习到VM1的MAC地址。VTEP1和VTEP2学习到VM2的MAC地址过程与之类似。

BUM报文转发

前面描述的报文转发过程都是已知单播报文转发，如果VTEP收到一个未知地址的BUM报文(广播、组播、未知单播)如何处理呢。与传统以太网BUM报文转发类似，VTEP会通过泛洪的方式转发流量。

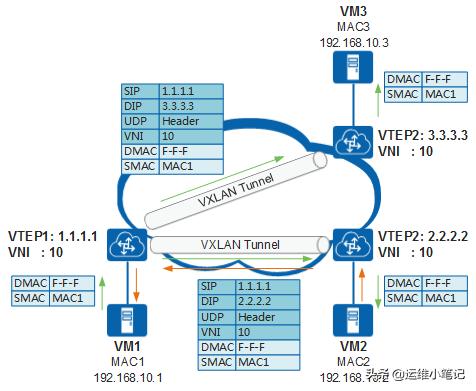

BUM报文转发示意图

以上图中VM1想向VM2发送报文为例，因为VM1不知道VM2的MAC地址，所以会发送ARP广播报文请求VM2的MAC地址。

1. VM1发送ARP广播请求，请求VM2的MAC地址。
2. VTEP1收到ARP请求后，因为是广播报文，VTEP1会在该VNI内查找所有的隧道列表，依据获取的隧道列表进行报文封装后，向所有隧道发送报文，从而将报文转发至同子网的VTEP2和VTEP3。
3. VTEP2和VTEP3接收到报文后，进行解封装，得到VM1发送的原始ARP报文，然后转发至VM2和VM3。
4. VM2和VM3接收到ARP请求后，比较报文中的目的IP地址是否为本机的IP地址。VM3发现目的IP不是本机IP，故将报文丢弃；VM2发现目的IP是本机IP，则对ARP请求做出应答。由于此时VM2上已经学习到了VM1的MAC地址，所以ARP应答报文为已知单播报文，转发流程与前文描述的一致，此处不在赘述。
5. VM1收到VM2的ARP应答后，就可以学习到VM2的MAC地址。后续的转发流程同已知单播转发流程一致。
