简介：串口通信（UART）是计算机与电子设备间数据交换的常用方式。本项目采用Visual Studio 2008平台和Visual Basic (VB)语言开发了一个简易的串口通信应用程序。开发者将学习使用 System.IO.Ports.SerialPort 类设置串口参数、处理数据接收发送事件、设计界面、处理错误、多线程编程及进行程序调试与测试。掌握这些知识能够帮助开发者理解串口通信的基本原理和VB编程技术。

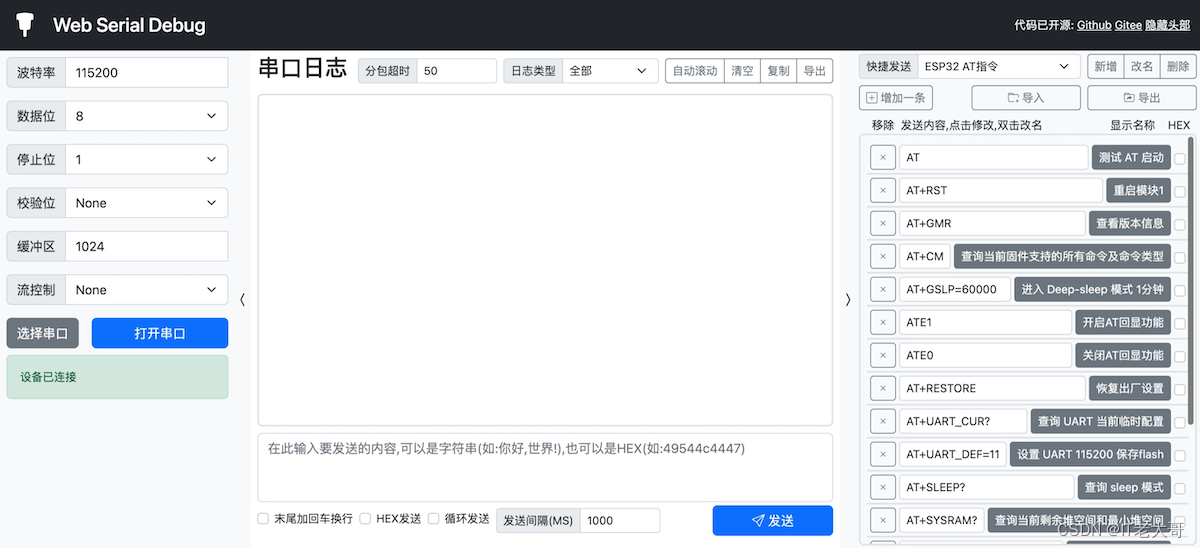

简易的串口通信程序，visual 语言编写

1. 串口通信基础知识

串口通信是计算机与外部设备之间通过串行接口进行数据传输的一种方式。这种通信方式因其简单、易用而广泛应用于嵌入式系统、自动化设备及远程控制系统中。在本章中，我们将介绍串口通信的基础知识，包括串口的工作原理、串口通信协议、以及常见的串口配置参数。为了便于理解，我们将从串口硬件接口的基础开始，逐步深入到软件层面的配置和编程实现。

1.1 串口的工作原理

串口通信通过串行数据线（TX和RX）进行数据的逐位传输。每发送一位数据，称之为一个比特（bit），比特按照一定的时间顺序串行传递。这种传输方式相对于并行通信来说，虽然速度较慢，但由于其简化了硬件连接，使得设备间通信变得更为简单。

1.2 串口通信协议

串口通信协议定义了数据的格式和传输方式。常见的串口通信协议包括起始位、数据位、校验位和停止位，这些构成了串口通信的基本数据帧结构。为了确保数据的正确传输，通常还会使用奇偶校验位来检测和校正数据在传输过程中可能出现的错误。

1.3 串口配置参数

在进行串口通信时，需要正确配置串口参数，这些参数包括波特率（数据传输速率）、数据位、停止位和奇偶校验。正确配置这些参数是保证设备之间通信顺畅的关键。例如，如果通信双方的波特率不匹配，会导致接收到的数据无法正确解析，产生数据错误或丢失。

**注：** 串口通信的基础知识为后续章节关于在Visual Basic中使用SerialPort类进行串口编程打下坚实的基础。理解了串口通信的物理和逻辑细节，开发者能够更加高效地进行软件开发和故障排查。

2. Visual Basic语言介绍与SerialPort类使用

2.1 Visual Basic语言简介

2.1.1 Visual Basic的发展历程

Visual Basic（简称VB）是微软公司推出的一种简单易学的编程语言，自1991年首次发布以来，它一直是最受欢迎的编程语言之一。VB的主要特点是其基于事件的编程范式，这使得开发者能够以更直观的方式编写代码，响应各种用户交互和系统事件。

VB的第一个版本VB1.0是一个集成开发环境，它基于BASIC语言，并引入了快速应用程序开发（RAD）的概念。自那时起，VB经历了多次重大更新，每个版本都增加了新的特性和改进。例如，VB4开始支持32位应用程序，而VB5则引入了面向对象的概念。VB6在1998年发布，它是VB最成功的一个版本，并且至今在某些企业环境中仍然被广泛使用。之后，随着.NET框架的推出，VB.NET也随之诞生，它支持.NET平台的所有功能，并成为了Visual Studio开发环境的一部分。

2.1.2 Visual Basic的核心特点

Visual Basic的核心特点可以概括为以下几点：

事件驱动模型 ：VB是一种事件驱动的编程语言，开发者可以为各种事件编写处理代码，如按钮点击、文本输入框内容变化等。
用户友好的开发环境 ：Visual Basic为开发者提供了集成的开发环境（IDE），其中包含了代码编辑器、调试工具和用户界面构建工具。
组件化开发 ：VB支持使用ActiveX控件和用户定义的组件，这使得开发者可以重用代码，加速开发过程。
强大的数据库功能 ：VB对数据库操作提供了良好的支持，尤其是与Microsoft的数据库产品，如Access和SQL Server，的集成。
广泛的API访问 ：VB可以访问Windows API，使开发者能够利用底层系统服务和硬件功能。

2.2 SerialPort类的功能与应用

2.2.1 SerialPort类的属性解析

SerialPort类是.NET框架中用于串行通信的一个类，它封装了Windows API中的串口功能。通过SerialPort类，开发者可以轻松地实现计算机与外设之间的串行通信。SerialPort类包含多个属性，它们决定了串口的行为和数据格式：

BaudRate ：设置或获取串行端口的波特率，即每秒传输的位数。波特率是串口通信中非常关键的一个参数，常见的值有9600、19200、115200等。
PortName ：设置或获取串行端口的名称，如”COM1”、”COM2”等。
Parity ：设置或获取串行端口的奇偶校验设置，包括无校验、奇校验、偶校验等。
DataBits ：设置或获取串行端口的数据位数，一般为8位。
StopBits ：设置或获取串行端口的停止位数，通常是1、1.5或2位。

' 示例：设置SerialPort对象属性
Dim serialPort As New SerialPort()

With serialPort
    .PortName = "COM3" ' 指定串行端口名称
    .BaudRate = 9600 ' 设置波特率为9600
    .Parity = Parity.None ' 设置无奇偶校验位
    .DataBits = 8 ' 数据位设置为8位
    .StopBits = StopBits.One ' 停止位设置为1位
End With

2.2.2 SerialPort类的方法操作

除了属性，SerialPort类还包含多个用于执行串口操作的方法。这些方法允许开发者打开、关闭串口，读取和写入数据：

Open ：打开串口连接。
Close ：关闭串口连接。
Read ：从串口读取数据。
Write ：向串口写入数据。
DiscardInBuffer ：清除输入缓冲区。
DiscardOutBuffer ：清除输出缓冲区。

' 示例：打开串口并发送数据
serialPort.Open()

' 发送数据到串口
serialPort.Write("Hello, Serial Port!")

' 关闭串口连接
serialPort.Close()

SerialPort类还提供了事件，比如 DataReceived 事件，当串口接收到数据时触发，非常适合处理实时数据流：

' 事件处理函数示例
Private Sub serialPort1_DataReceived(sender As Object, e As SerialDataReceivedEventArgs) Handles serialPort1.DataReceived
    Dim bytesToRead As Integer = serialPort1.BytesToRead
    Dim buffer(bytesToRead - 1) As Byte
    serialPort1.Read(buffer, 0, bytesToRead)
    ' 将接收到的数据转换为字符串
    Dim receivedData As String = Encoding.ASCII.GetString(buffer)
    Console.WriteLine("Received Data: " & receivedData)
End Sub

通过理解和熟练使用这些属性和方法，开发者可以构建出稳定可靠的串行通信应用。SerialPort类作为VB.NET中进行串口通信的强大工具，其强大的功能和简洁的API大大降低了开发难度。

3. 事件驱动编程与数据帧格式设置

3.1 事件驱动编程基础

3.1.1 事件驱动编程的原理

事件驱动编程是一种编程范式，其核心思想是程序的流程由事件决定。事件可以理解为用户操作、系统消息、程序动作等触发的信号。在事件驱动模型中，程序处于监听状态，等待特定事件发生，当事件发生时，程序响应事件并执行相应的事件处理代码。

在Visual Basic中，事件驱动编程允许开发人员编写响应用户操作（如点击按钮、选择菜单项）或程序内部动作（如定时器到期）的代码。当这些事件发生时，相关联的事件处理程序（或称事件处理器）会被自动调用。

事件驱动编程的特点在于它是一种反应式编程方式，非常适合于构建交互式的图形用户界面（GUI）。这种编程方式能够简化程序设计，因为开发者无需关心程序执行的顺序，只需关心如何响应各种事件。

3.1.2 事件驱动在Visual Basic中的实践

在Visual Basic中实践事件驱动编程，首先需要了解Visual Basic中的事件和事件处理程序的概念。在Visual Basic中，许多控件都有预定义的事件，例如，按钮（Button）控件具有Click事件，当用户点击按钮时会触发。

开发人员通过在Visual Basic的代码编辑器中为特定的事件编写事件处理程序，实现对事件的响应。下面是一个简单的事件驱动实践示例：

' 在Form的Load事件中
Private Sub Form_Load(sender As Object, e As EventArgs) Handles MyBase.Load
    ' 初始化界面设置
    Label1.Text = "欢迎使用"
End Sub

' 在按钮的Click事件中
Private Sub Button1_Click(sender As Object, e As EventArgs) Handles Button1.Click
    ' 当用户点击按钮时执行的代码
    MessageBox.Show("你点击了按钮")
End Sub

在上面的代码中， Form_Load 事件处理程序在窗体加载时自动执行，初始化标签的文本；而 Button1_Click 则响应按钮点击事件。每个事件处理程序都对应一个特定事件，当事件发生时，Visual Basic运行时环境会自动调用相应的事件处理程序。

Visual Basic通过这种方式简化了GUI程序的开发，使得开发人员可以不必关心程序的执行顺序，而是专注于用户交互逻辑的设计。

3.2 数据帧格式的定制化

3.2.1 数据帧的结构与重要性

数据帧是串口通信中最基本的单元，用于定义如何将数据组装成可发送或接收的形式。每个数据帧通常包含起始位、数据位、停止位以及可选的奇偶校验位。定制化的数据帧格式是为了满足特定应用场景的需要，如提高数据传输的准确性、减少数据包大小以优化带宽使用，或增加额外的协议层来支持复杂的数据交换。

数据帧的设计对于串口通信的可靠性至关重要。不恰当的数据帧格式设计可能导致数据接收错误、通信效率低下或数据安全风险。因此，在进行数据帧格式设计时，需要根据实际的通信需求和环境来定制化设计数据帧结构。

3.2.2 数据帧格式设计案例分析

为了更好地理解数据帧格式的设计和实现，让我们来看一个具体的案例。假设我们要设计一个简单的数据帧格式来传输温度传感器的数据。

首先，我们定义数据帧的基本结构如下：
- 起始位：1位，用于标识数据帧的开始。
- 地址位：8位，表示发送数据的设备地址。
- 数据位：16位，表示温度值（假设为两字节整数）。
- 校验位：8位，用于错误检测。
- 停止位：1位，用于标识数据帧的结束。

在Visual Basic中，我们可以使用 SerialPort 类来设置串口的参数，并发送和接收数据。以下是设置串口参数和发送数据帧的示例代码：

Private Sub SetupSerialPort(sp As SerialPort)
    ' 设置串口参数
    sp.PortName = "COM1"
    sp.BaudRate = 9600
    sp.Parity = Parity.None
    sp.StopBits = StopBits.One
    sp.DataBits = 8
    sp.Handshake = Handshake.None
    ' 打开串口
    sp.Open()
End Sub

Private Sub SendTemperatureFrame(sp As SerialPort, temperature As Integer)
    ' 将温度值转换为数据位
    Dim dataBytes(3) As Byte
    dataBytes(0) = CByte(temperature >> 8) ' 高字节
    dataBytes(1) = CByte(temperature And &HFF) ' 低字节
    Dim parityByte As Byte = CalculateParity(dataBytes) ' 计算校验位
    dataBytes(2) = parityByte
    ' 发送数据帧
    sp.Write(dataBytes, 0, dataBytes.Length)
End Sub

Private Function CalculateParity(data As Byte()) As Byte
    Dim parity As Byte = 0
    For Each b As Byte In data
        parity = parity Xor b
    Next
    Return parity
End Function

在这个例子中， SetupSerialPort 函数用于配置串口参数并打开串口。 SendTemperatureFrame 函数负责创建数据帧并发送温度数据。 CalculateParity 函数用于计算校验位，这是为了确保数据在传输过程中没有错误。

通过定义这些函数，我们能够创建一个定制化的数据帧格式，并通过Visual Basic的 SerialPort 类将其发送到另一设备。同时，接收端也需要实现相应的数据帧解析逻辑，以正确解析和校验接收到的数据。

总结起来，合理的数据帧格式设计对提高通信的可靠性和效率至关重要。通过Visual Basic进行串口编程时，要特别注意数据帧的设计和实现细节，以便于数据传输的准确性和系统的整体性能。

4. 错误处理实施与界面设计方法

在软件开发的过程中，错误处理与用户界面设计是确保应用稳定运行和用户友好性的关键。本章将深入探讨如何在使用Visual Basic进行串口通信应用开发时，实现有效的错误处理策略，并且提供用户界面设计的实践方法。

4.1 错误处理技术

错误处理是编程中不可或缺的一部分，它涉及到识别潜在的运行时错误并采取措施来应对这些错误，以确保应用的稳定性和可靠性。Visual Basic 提供了丰富的异常管理机制来处理运行时错误。

4.1.1 错误处理的基本策略

错误处理策略通常包括预防、检测和恢复三个阶段。预防阶段的目标是减少错误发生的可能性，比如通过输入验证和异常情况下的错误检查来实现。检测阶段则是在运行时识别错误，这通常通过try-catch语句块来实现。恢复阶段是指在检测到错误后采取的措施，可能是修正错误、提供替代操作或者优雅地关闭程序。

4.1.2 Visual Basic中的异常管理

在Visual Basic中，异常管理主要通过Try…Catch…Finally语句实现。以下是一个基本的异常管理代码块的例子：

Try
    ' 尝试执行的代码，可能抛出异常
Catch ex As Exception
    ' 捕获异常并进行处理
    MessageBox.Show("发生错误：" & ex.Message, "错误")
Finally
    ' 不管是否发生异常都会执行的代码
    ' 例如，释放资源等
End Try

在这个代码块中，Try块中的代码执行可能会因为某些条件而抛出异常，此时控制流会立即跳转到相应的Catch块，根据异常类型进行处理。Finally块用于执行一些无论是否发生异常都需要执行的清理工作。

4.2 用户界面设计与实现

用户界面（UI）是用户与软件交互的前端部分，良好的UI设计是提升用户体验的关键因素。本节将探讨在Visual Basic中实现用户界面设计的基本原则和方法。

4.2.1 用户界面设计的原则

用户界面设计应当遵循几个关键原则：

简洁性 ：界面不应过于复杂，应提供清晰、直观的操作流程。
一致性 ：界面元素和操作在整个应用中应当保持一致性。
响应性 ：UI应当能够即时响应用户的操作，包括错误提示和状态更新。
可用性 ：确保界面符合目标用户的需求，易于理解和操作。

4.2.2 使用Visual Basic构建界面的方法

Visual Basic 提供了丰富的控件用于创建用户界面，包括按钮、文本框、列表框等。以下是构建一个基本用户界面的步骤：

打开 Visual Basic 开发环境。
选择创建一个新的Windows窗体应用程序。
在工具箱中，拖动所需控件到窗体上。
设置控件属性，如大小、位置、颜色等。
通过双击控件或为控件编写事件处理代码，添加功能。

以下是一个简单的代码示例，用于创建一个按钮，当用户点击按钮时，会显示一个消息框：

Private Sub Button1_Click(sender As Object, e As EventArgs) Handles Button1.Click
    MessageBox.Show("你好，世界！", "消息")
End Sub

在此代码中， Button1_Click 事件处理函数会在按钮（Button1）被点击时触发。 MessageBox.Show 函数用于显示一个包含消息的对话框，其中第一个参数是对话框中显示的文本，第二个参数是对话框的标题。

4.2.3 界面布局与设计工具

在设计复杂的用户界面时，除了直接编写代码外，还可以利用Visual Basic的表单设计器功能。表单设计器提供了一个所见即所得（WYSIWYG）的环境，让开发者可以通过拖放控件来设计界面，并直观地调整它们的位置和属性。

4.2.4 跨平台用户界面设计

随着应用需求的发展，越来越多的应用需要在不同平台上运行，比如 Windows、Mac OS、Linux 等。为了适应这一需求，Visual Basic 开发者可以使用如 MonoDevelop 这样的跨平台开发工具。MonoDevelop 提供了类似 Visual Basic 的环境，并且支持跨平台应用的开发。

4.2.5 高级UI技术与组件

为了进一步提升用户体验，Visual Basic 开发者可以使用更高级的UI技术和组件。例如，使用GDI+来实现图形绘制，或者使用第三方库，如ActiveReports，来创建复杂的报表。ActiveReports库允许开发者通过拖放报表控件来设计专业的报表，提供了丰富的报表渲染功能。

4.2.6 交互式用户体验优化

为了进一步优化用户体验，Visual Basic 应用程序可以利用异步编程技术，以避免UI线程在执行耗时操作时被阻塞。利用Async和Await关键字，可以创建异步方法，在执行耗时操作时允许UI继续响应用户的操作。

通过这些策略和工具的应用，开发者可以创建出既美观又实用的用户界面，同时确保应用的错误处理机制能够有效地管理运行时问题。

5. 多线程编程与调试测试过程

在进行复杂的应用程序开发时，多线程编程是实现高并发和高响应性的关键技术之一。Visual Basic虽然不是专门设计用于复杂的多线程应用，但提供了基本的线程管理功能，对于理解多线程的基本概念非常有用。此外，调试与测试是确保软件质量和性能的关键步骤，尤其是在涉及线程安全和性能优化的场景中。

5.1 多线程编程基础

5.1.1 多线程的概念与优势

多线程是指在单个进程内同时运行多个线程，这些线程可以共享相同的资源，也可以独立执行不同的任务。与单线程相比，多线程的优势主要体现在以下几个方面：

提升执行效率 ：通过并发执行任务，可以在等待I/O操作或执行耗时操作时，让CPU执行其他任务，从而提升效率。
改善用户体验 ：对于需要响应用户操作的应用程序来说，多线程可以确保用户界面响应及时，不会因为后台任务的处理而出现“卡顿”。
资源有效利用 ：合理利用多线程可以在有限的资源下，处理更多的工作负载。

5.1.2 Visual Basic中的线程管理

在Visual Basic中，可以使用 Thread 类来创建和管理线程。以下是一个简单的示例代码，展示了如何在VB.NET中启动和停止一个线程：

Imports System.Threading

Public Class ThreadExample
    Private th As Thread

    Public Sub New()
        ' 初始化线程
        th = New Thread(AddressOf DoWork)
        th.Start() ' 启动线程
    End Sub

    Private Sub DoWork()
        ' 线程执行的工作内容
        While True
            ' 执行任务
            Console.WriteLine("Working...")
            Threading.Thread.Sleep(1000) ' 模拟耗时操作
        End While
    End Sub

    Public Sub StopThread()
        ' 停止线程的执行
        th.Abort()
    End Sub
End Class

在这个例子中，我们创建了一个 ThreadExample 类，它包含了一个线程 th ，该线程在构造时启动，并在 DoWork 方法中不断循环执行任务。 StopThread 方法通过调用 Abort 方法来停止线程的执行。

注意事项 ：
