第八单元无线门铃设计实践
一实验目的
1、掌握无线门铃原理，设计无线门铃电路图。
2、掌握无线门铃原理图绘制和印刷电路板绘制方法。
二实验项目
1、设计无线门铃电路图 。
2、绘制无线门铃原理图 。
3、绘制无线门铃印刷电路板图。
三实验步骤
1、无线门铃发送端原理图设计
(1)启动AD，将光标移到菜单File-New-Project-PCB Project处，单击鼠标左键，选择设计项目路径及项目名称后，建立门铃电路工程，可命名为门铃电路.PrjPCB。单击File-New-Schematic后，建立无线门铃发送端电路板原理图，可重命名为门铃电路发送原理图.SchDoc。如图8-1所示。

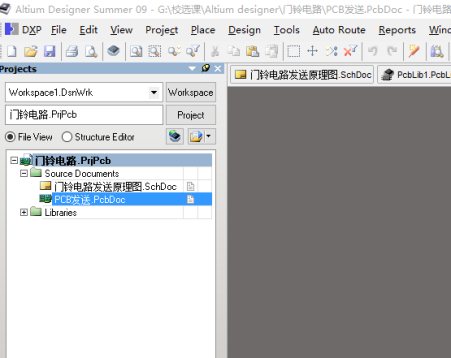

图8-1 项目建立完成窗口
(2)按照图8-2绘制无线门铃发送端原理图。
图8-2 无线门铃电路发送端原理图
2、封装设计
常见的原件封装类型如下所示：
集成电路：DIP8、DIP14、DIP16、PGA、PLCC；
电阻原件：
