本实用新型涉及路由器技术领域，具体为一种计算机专用便携式路由器。

背景技术：

路由器又称网关设备是用于连接多个逻辑上分开的网络，所谓逻辑网络是代表一个单独的网络或者一个子网，当数据从一个子网传输到另一个子网时，可通过路由器的路由功能来完成，因此，路由器具有判断网络地址和选择IP路径的功能，它能在多网络互联环境中，建立灵活的连接，可用完全不同的数据分组和介质访问方法连接各种子网，路由器只接受源站或其他路由器的信息，属网络层的一种互联设备。目前，市场上现有的路由器结构过于简单，使用不方便，散热效果差，降低使用寿命，有的开设散热孔，但大量灰尘进去，且防潮功能一般，加速元器件容易老化，工作效率下降，造成经济损失，而且由于导线很长，容易出现杂乱的现象，影响使用，严重影响外观形象，降低使用性能。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种计算机专用便携式路由器，解决了结构过于简单，使用不方便，散热效果差，降低使用寿命，有的开设散热孔，但大量灰尘进去，且防潮功能一般，加速元器件容易老化，工作效率下降，造成经济损失，而且由于导线很长，容易出现杂乱的现象，影响使用，严重影响外观形象，降低使用性能的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种计算机专用便携式路由器，包括路由器外壳，所述路由器外壳的表面开设有S形孔，所述路由器外壳的内壁固定连接有空气过滤网，所述空气过滤网远离路由器外壳的一侧固定连接有防潮层，所述防潮层内壁顶部相对应的位置均固定连接有干燥盒，所述干燥盒的表面开设有干燥孔，所述路由器外壳内壁相对应的两侧之间固定连接有数据处理电路板，所述数据处理电路板的底部一侧固定连接有导线，所述导线远离数据处理电路板的一端贯穿路由器外壳的内壁一侧并延伸至其外部，所述路由器外壳的表面一侧且靠近导线的位置固定连接有线盒，所述线盒的内壁底部相对应的位置均固定连接有导柱，所述线盒顶部相对应的位置依次开设有进线口、出线口，所述线盒的顶部一侧转动连接有顶盖，所述路由器外壳的背面相对应的位置均转动连接有天线，所述天线的表面且靠近路由器外壳背面的一侧固定连接有支撑凸起，所述路由器外壳的背面一侧设置有宽带接口。

优选的，所述线盒和顶盖相对应的位置均固定连接有磁铁。

优选的，所述路由器外壳底部相对应的位置均固定连接有底座，所述底座的底部固定连接有防滑套。

优选的，所述路由器外壳包括路由器外壳本体，所述路由器外壳本体的表面一侧设置有金属层，所述金属层远离路由器外壳本体的一侧设置有防锈层，所述防锈层远离金属层的一侧设置有防尘层，所述防尘层远离防锈层的一侧设置有防水层，所述防水层远离防尘层的一侧设置有塑料层。

优选的，所述S形孔均匀分布在路由器外壳的表面。

优选的，所述干燥孔均匀分布在干燥盒的表面。

(三)有益效果

本实用新型提供了一种计算机专用便携式路由器。具备以下有益效果：

(1)、该计算机专用便携式路由器，通过路由器外壳的表面开设有S形孔，路由器外壳的内壁固定连接有空气过滤网，空气过滤网远离路由器外壳的一侧固定连接有防潮层，防潮层内壁顶部相对应的位置均固定连接有干燥盒，所述干燥盒的表面开设有干燥孔，达到了散热，防潮防尘的效果，结构合理简单，使用方便，散热效果好，有效避免了灰尘的进入，具有防潮功能，减缓老化，延长了使用寿命，大大提高了工作效率。

(2)、该计算机专用便携式路由器，通过路由器外壳的表面一侧且靠近导线的位置固定连接有线盒，线盒的内壁底部相对应的位置均固定连接有导柱，线盒顶部相对应的位置依次开设有进线口、出线口，线盒的顶部一侧转动连接有顶盖，达到了避免导线散乱的效果，结构合理简单，使用方便，有效避免导线的散乱，大大提高了使用性能。

附图说明

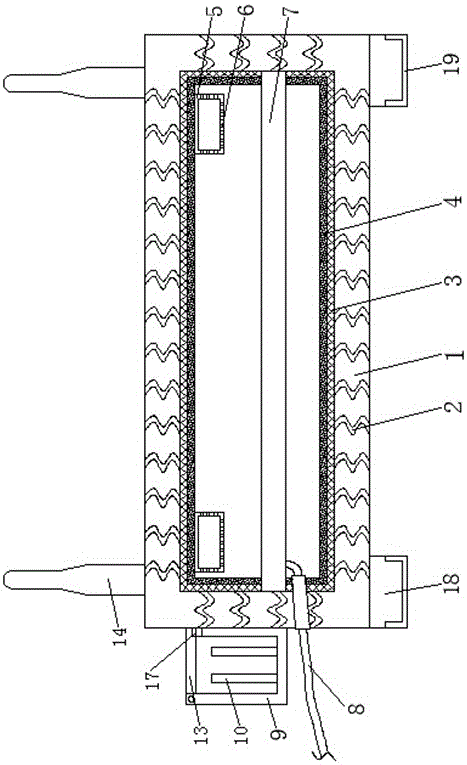

图1为本实用新型结构示意图；

图2为本实用新型背面结构图；

图3为线盒内壁结构俯视图；

图4为路由器外壳截面结构示意图；

图5为天线右视结构示意图。

图中：1路由器外壳、101路由器外壳本体、102金属层、103防锈层、104防尘层、105防水层、106塑料层、2S形孔、3空气过滤网、4防潮层、5干燥盒、6干燥孔、7数据处理电路板、8导线、9线盒、10导柱、11进线口、12出线口、13顶盖、14天线、15支撑凸起、16宽带接口、17磁铁、18底座、19防滑套。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种技术方案：一种计算机专用便携式路由器，包括路由器外壳1，路由器外壳1包括路由器外壳本体101，路由器外壳本体101的表面一侧设置有金属层102，金属层102增加自身强度，延长使用寿命，金属层102远离路由器外壳本体101的一侧设置有防锈层103，防锈层103远离金属层102的一侧设置有防尘层104，防尘层104远离防锈层103的一侧设置有防水层105，防水层105远离防尘层104的一侧设置有塑料层106，路由器外壳1的表面开设有S形孔2，S形孔2具有散热功能同时避免灰尘进入内部，S形孔2均匀分布在路由器外壳1的表面，路由器外壳1的内壁固定连接有空气过滤网3，空气过滤网3远离路由器外壳1的一侧固定连接有防潮层4，防潮层4内壁顶部相对应的位置均固定连接有干燥盒5，干燥盒5的表面开设有干燥孔6，干燥孔6均匀分布在干燥盒5的表面，路由器外壳1内壁相对应的两侧之间固定连接有数据处理电路板7，数据处理电路板7的底部一侧固定连接有导线8，导线8远离数据处理电路板7的一端贯穿路由器外壳1的内壁一侧并延伸至其外部，路由器外壳1的表面一侧且靠近导线8的位置固定连接有线盒9，线盒9的内壁底部相对应的位置均固定连接有导柱10，线盒9顶部相对应的位置依次开设有进线口11、出线口12，线盒9的顶部一侧转动连接有顶盖13，路由器外壳1的背面相对应的位置均转动连接有天线14，天线14的表面且靠近路由器外壳1背面的一侧固定连接有支撑凸起15，路由器外壳1的背面一侧设置有宽带接口16，线盒9和顶盖13相对应的位置均固定连接有磁铁17，路由器外壳1底部相对应的位置均固定连接有底座18，底座18的底部固定连接有防滑套19。

使用时，首先将天线14转动，并在支撑凸起15的作用下固定不动，此时将计算机上连接宽度的一端与宽带接口16连接，此时打开顶盖13，将导线8从进线口11引入线盒9内，此时将在线盒9的导线8围绕导柱10做S形缠绕，并将导线8的接头从出线口12引出，此时再将顶盖13盖上，并接通电源，开设工作，当场时间工作时，S形孔2对内部进行散热，空气过滤网3避免灰尘进入，防潮层4和干燥盒5对内部进行干燥，延长元器件使用寿命。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下。由语句“包括一个......限定的要素，并不排除在包括要素的过程、方法、物品或者设备中还存在另外的相同要素”。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
