本文详细介绍了西门子S7-1200/1500 PLC与精简面板KTP400 Basic的仿真步骤，包括固件版本要求、仿真软件使用、设备配置和网络连接，以及PLC与HMI的交互验证。通过设置PG/PC接口，下载程序并启动仿真，实现了HMI与PLC的交互控制。
S7-1200/S7-1500与精简面板仿真有两个需要注意的问题
1)S7-1200 的CPU的固件版本应为V4.0或更高版本。S7-1200 只能用S7-PLCSIM V13 SP1或更高的版本仿真。
2)博途中和STEP 7 V5.5中的S7-300/S7-400的仿真软件S7-PLCSIM V5.4的使用方法完全相同。S7-1200/S7-1500的仿真软件S7-PLCSIM V13可以作为独立的软件单独打开，其使用方法与S7-PLCSIM V5.4有较大的区别，它仿真时需要独立于博途项目的仿真项目。
下面是仿真过程的步骤和图解
打开博途的项目视图，单击工具栏最左边的“新建项目”按钮，创建一个新项目。

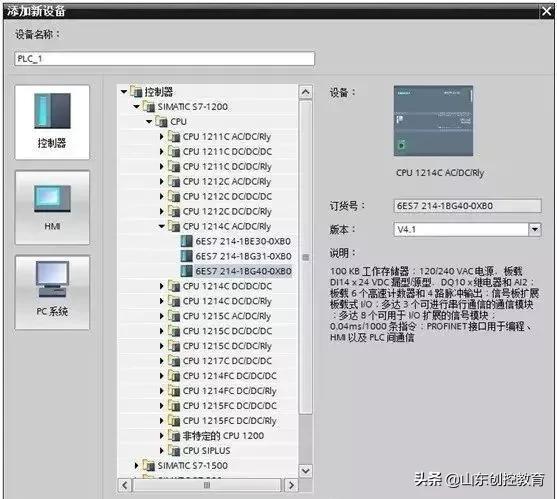

双击项目树中的“添加新设备”，选中“添加新设备”对话框中的V4.1版的CPU 1214C AC/DC/Rly, 其PN接口的IP地址为192.168.0.1，子网掩码为255.255.255.0。单击“确定”按钮确认。

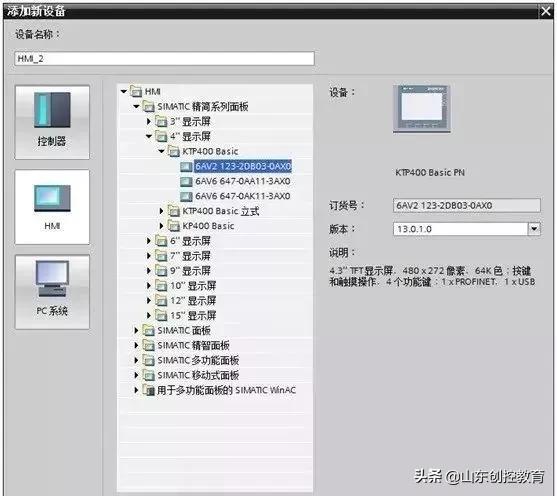

双击项目树中的“添加新设备”，选中“添加新设备”对话框中的KTP400 Basic精简面板,不要勾选“启用设备向导”复选框。单击“确定”按钮确认。
双击项目视图中的“设备和网络”，打开网络视图。单击“连接”按钮，自动选中“HMI连接”。用拖拽的方法连接HM
