家电遥控器通信距离往往要求不高,而红外的成本比其它无线设备要低的多,所以家电遥控器应用中红外始终占据着一席之地。遥控器的基带通信协议很多,大概有几十种,常用的就有 ITT 协议、NEC 协议、Sharp 协议、Philips RC-5 协议、Sony SIRC 协议等。用的最多的就是 NEC 协议了,因此我们 KST-51 开发板配套的遥控器直接采用 NEC 协议,我们这节课也以 NEC 协议标准来讲解一下。

NEC 协议的数据格式包括了引导码、用户码、用户码(或者用户码反码)、按键键码和键码反码,最后一个停止位。停止位主要起隔离作用,一般不进行判断,编程时我们也不予理会。其中数据编码总共是 4 个字节 32 位,如图 16-7 所示。第一个字节是用户码,第二个字节可能也是用户码,或者是用户码的反码,具体由生产商决定,第三个字节就是当前按键的键数据码,而第四个字节是键数据码的反码,可用于对数据的纠错。


图 16-7  NEC 协议数据格式

这个 NEC 协议,表示数据的方式不像我们之前学过的比如 UART 那样直观,而是每一位数据本身也需要进行编码,编码后再进行载波调制。

引导码:9ms 的载波+4.5ms 的空闲。

比特值“0”:560us 的载波+560us 的空闲。

比特值“1”:560us 的载波+1.68ms 的空闲。

结合图 16-7 我们就能看明白了,最前面黑乎乎的一段,是引导码的 9ms 载波,紧接着是引导码的 4.5ms 的空闲,而后边的数据码,是众多载波和空闲交叉,它们的长短就由其要传递的具体数据来决定。HS0038B 这个红外一体化接收头,当收到有载波的信号的时候,会输出一个低电平,空闲的时候会输出高电平,我们用逻辑分析仪抓出来一个红外按键通过HS0038B 解码后的图形来了解一下,如图 16-8 所示。

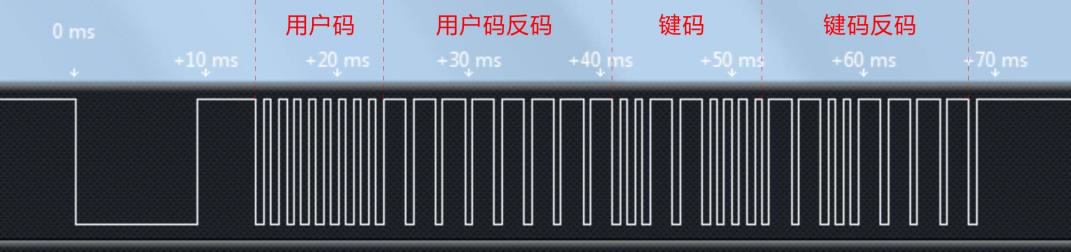

图 16-8  红外遥控器按键编码

从图上可以看出,先是 9ms 载波加 4.5ms 空闲的起始码,数据码是低位在前,高位在后,数据码第一个字节是 8 组 560us 的载波加 560us 的空闲,也就是 0x00,第二个字节是 8 组 560us的载波加 1.68ms 的空闲,可以看出来是 0xFF,这两个字节就是用户码和用户码的反码。按键的键码二进制是 0x0C,反码就是 0xF3,最后跟了一个 560us 载波停止位。对于我们的遥控器来说,不同的按键,就是键码和键码反码的区分,用户码是一样的。这样我们就可以通过单片机的程序,把当前的按键的键码给解析出来。

我们前边学习中断的时候,学到 51 单片机有外部中断 0 和外部中断 1 这两个外部中断。我们的红外接收引脚接到了 P3.3 引脚上,这个引脚的第二功能就是外部中断 1。在寄存器TCON 中的 bit3 和 bit2 这两位,是和外部中断 1 相关的两位。其中 IE1 是外部中断标志位,当外部中断发生后,这一位被自动置 1,和定时器中断标志位 TF 相似,进入中断后会自动清零,也可以软件清零。bit2 是设置外部中断类型的,如果 bit2 为 0,那么只要 P3.3 为低电平就可以触发中断,如果 bit2 为 1,那么 P3.3 从高电平到低电平的下降沿发生才可以触发中断。此外,外部中断 1 使能位是 EX1。那下面我们就把程序写出来,使用数码管把遥控器的用户码和键码显示出来。
