我们手机上屏幕亮度设置选项都有自动亮度这个开关，打开后，屏幕亮度会随着环境亮度变化。这是怎么实现的呢？
今天带大家了解下光线感应传感器，顾名思义，就是能够感应环境光，并且转化为电信号的一个东东。
传感器芯片
本次拿到的样品是LXD/GB3-A1DPS光敏晶体管。它具有以下特性：
- 3V/5V DC供电，串联电阻使用，搭配电路简单
- 输出电流与光照度呈高度线性关系
- 灵敏度高
- 对温度变化不敏感
- 工作功耗不超过1mA
- 响应时间uS级
电路连接

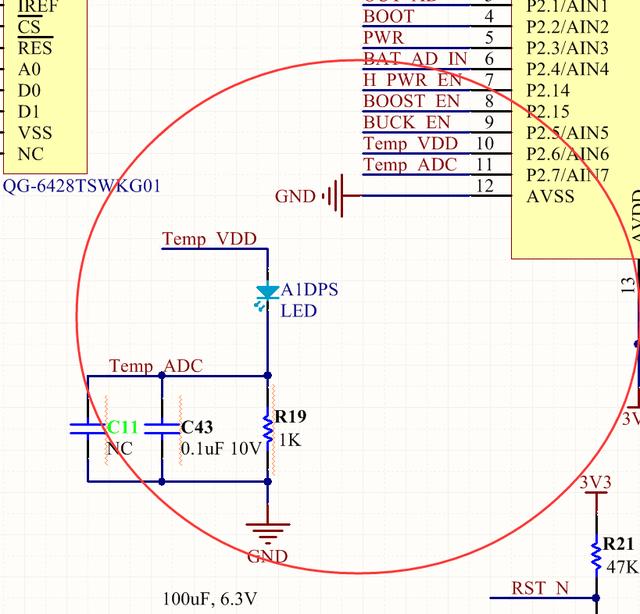

如下图所示，3.3VDC供电，将传感器输出脚串接1K电阻，将电流信号转化为电压信号。MCU采样传感器的输出引脚。
光线传感器测试
每隔100毫秒，AD采样一次，并且打印AD采样值(LS为Light Sensor的简称)

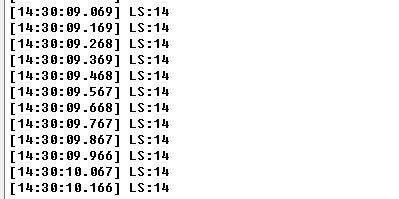

室内环境光下采样值如下：

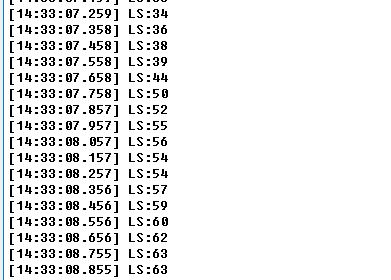

用手机拍照灯 照亮电路板，打印的采样值如下：

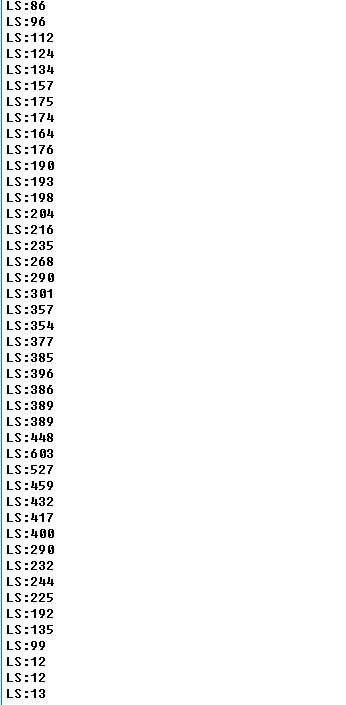

下面是手机拍照灯靠近电路板 及远离电路板时采样值的变化：

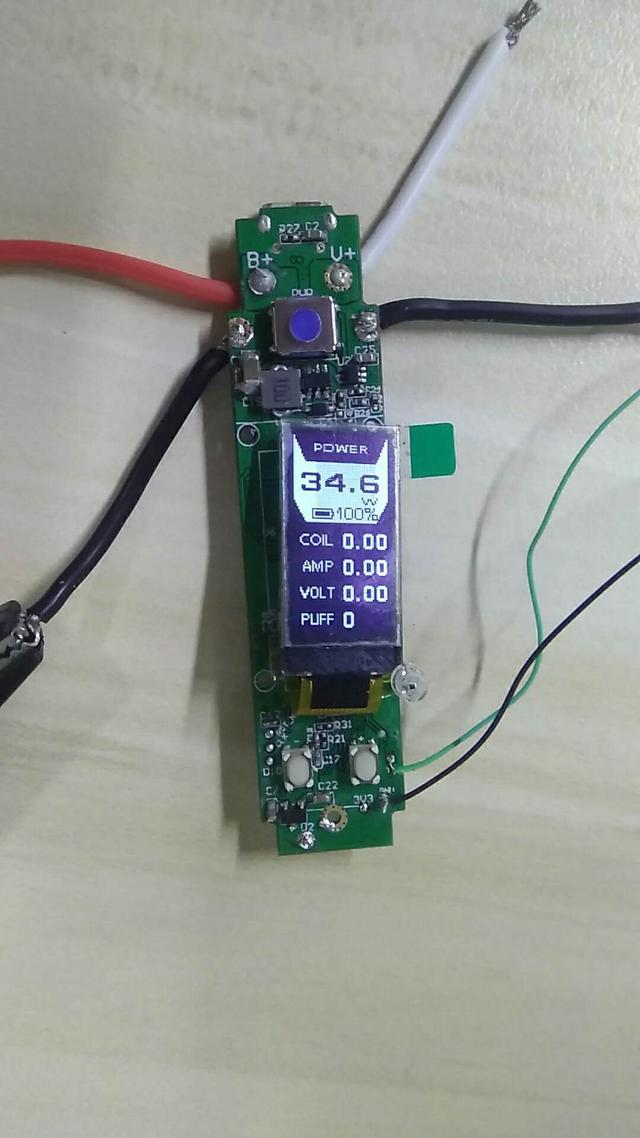

光线传感器与屏幕集成测试
OLED屏幕亮度通过内部寄存器调节，TFT屏幕通过PWM来调节。
Demo板使用的 OLED屏幕，亮度寄存器的范围为0~255。
修改程序，将读到的采样值写入亮度寄存器(采样值超过255时，按255写入)。
再次用手机照明灯靠近和远离，观察屏幕亮度，最终发现手机照明灯靠近时，屏幕变亮，远离时，屏幕亮度恢复到正常。
自动亮度，其实很简单~~
