导言

本篇探究普通多继承（没有虚继承）下的虚函数表。示例代码如下：

#include <iostream>

struct X {
    virtual ~X() {}
    virtual void zoo() { std::cout << "X::zoo()\n"; }
    int x_data = 100;
};
struct A : public X {
    A() { this->funA(); }
    virtual void funA() { std::cout << "A::funA()\n"; }
    virtual ~A() {}
    int a_data = 200;
};
struct B : public X {
    B() { this->funB(); }
    virtual void funB() { std::cout << "B::funB()\n"; }
    virtual ~B() {}
    int b_data = 300;
};
struct C : public A, public B {
    virtual void foo() {}
    virtual void funA() override { std::cout << "C::funA()\n"; }
    virtual void funB() override { std::cout << "C::funB()\n"; }
    virtual ~C() {};
    int c_data = 400;
};

int main(int argc, char *argv[])
{
    C *p = new C;
    p->foo();
    delete p;
    return 0;
}

构造过程

我们首先跟踪C类实例的构造过程，看看构造过程中都发生了什么。读者可以使用 g++ -g -O2 -fno-inline main.cpp -o main 命令编译上述代码，在 C *p = new C; 一句处打断点，然后单步执行汇编。这里我们给出Compiler Explorer中的汇编代码，因为它没有name mangling，更加易懂。

step1：分配内存，调用C::C()

main:
        pushq   %r14
        movl    $40, %edi # 分配40字节的内存
        pushq   %rbx
        subq    $8, %rsp
        call    operator new(unsigned long) # 调用new操作符分配内存
        movq    %rax, %rdi # %rax中保存了new返回的地址，把该地址存入%rdi，作为调用C类构造函数的第一个参数（即this指针）
        movq    %rax, %rbx # 保存到%rbx是为了析构时用
        call    C::C() [complete object constructor] # 调用C类的对象构造函数

step2：构造基类子对象

C::C() [base object constructor]:
        pushq   %rbx
        movq    %rdi, %rbx
        call    A::A() [base object constructor]
        leaq    16(%rbx), %rdi # 调整this指针，为调用B::B()做准备call    B::B() [base object constructor]
        movq    $vtable for C+16, (%rbx) # 覆盖A类的虚表指针
        movq    $vtable for C+80, 16(%rbx) # 覆盖B类的虚表指针
        movl    $400, 32(%rbx) # 初始化c_data
        popq    %rbx
        ret
X::X() [base object constructor]:
        movq    $vtable for X+16, (%rdi) # 将X类的虚表指针放到内存的前8个字节（this指针指向的位置）
        movl    $100, 8(%rdi) # 在接下来的内存中存入X::x_dataret
A::A() [base object constructor]:
        pushq   %rbx
        movq    %rdi, %rbx # 保存首地址（this指针）
        call    X::X() [base object constructor]
        movq    $vtable for A+16, (%rbx) # 将A类的虚表指针放到内存的前8个字节（this指针指向的位置），这覆盖了之前X的虚表指针
        movq    %rbx, %rdi # 将this放入%rbi，
        movl    $200, 12(%rbx) # 在接下来的内存中存入A::a_datacall    A::funA()
        popq    %rbx
        ret

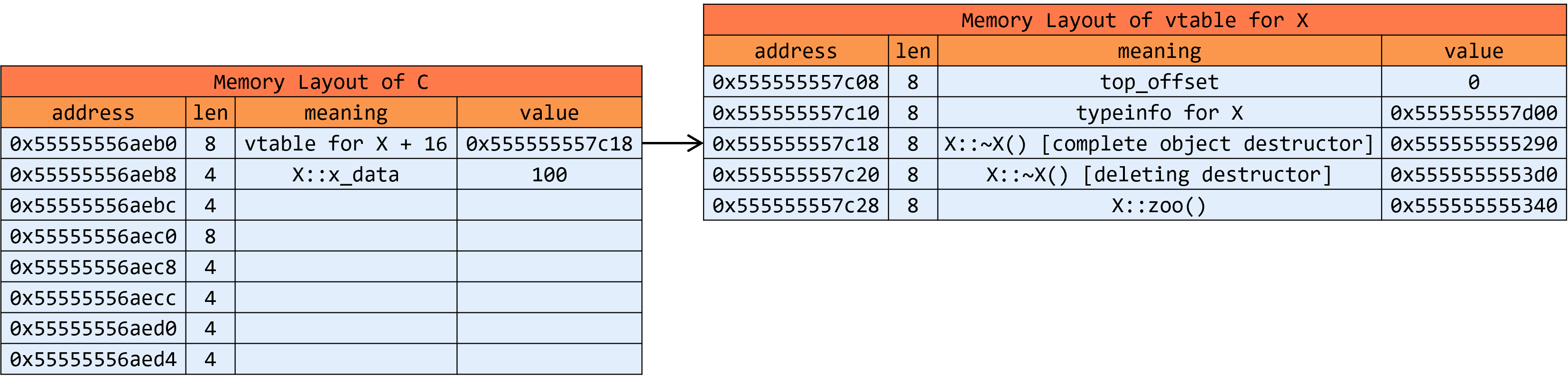

首先构造基类A，而A自己也有基类，所以先构造基类X，过程详见注释。构造完成后，内存布局如下：

基类X构造完成后，流程再次回到A类的构造函数中。我们看到， A::A() 将A类的虚表指针写入到了内存的前8个字节当中了，覆盖了之前A类的虚表指针！其实，这么做是合理的。假设我们在 X::X() 中调用虚函数，该使用那个版本的虚函数呢？自己的？还是派生类重写的？假设我们在 X::X() 中调用 typeid 操作符，该返回什么类型呢？X类型？A类型？C类型？在 X::X() 内部，它并不知道构造的是独立的X对象，还是某个完整对象的基类子对象（正如本例），而且，即便是基类子对象，调用派生类的虚函数也是有危险的。因为，此次时刻，正在构造基类子对象，派生类的部分还没有构造，派生类独有的数据成员自然也没有初始化，这个时候调用派生类的虚函数，如果该函数读写了派生类独有的数据成员，结果将是未定义的。因此，在 X::X() 中，只能调用X类自己版本的虚函数， typeid 也只能返回X类型（完整对象还没有构造完）。所以，在构造X类时，应当使用X类自己的虚函数表。

当流程再次回到 A::A() ，A的基类子对象X已经构造完了，因此，它可以使用使用自己的数据和函数，也可以使用基类子对象X的，所以，此时可以把虚表指针指向A类自己的虚函数表了。但还不能用派生类的虚函数，所以，当 A::A() 里调用 funA 时，生成的汇编代码直接是 call A::funA() ，相当于静态绑定。

还有一点需要注意，正常应该是先初始化数据成员（这里是 A::a_data ），再执行构造函数的函数体（这里是 this->funA(); ）的，但上面的汇编代码，是反过来的，这是我们编译时开了 -O2 优化的缘故。

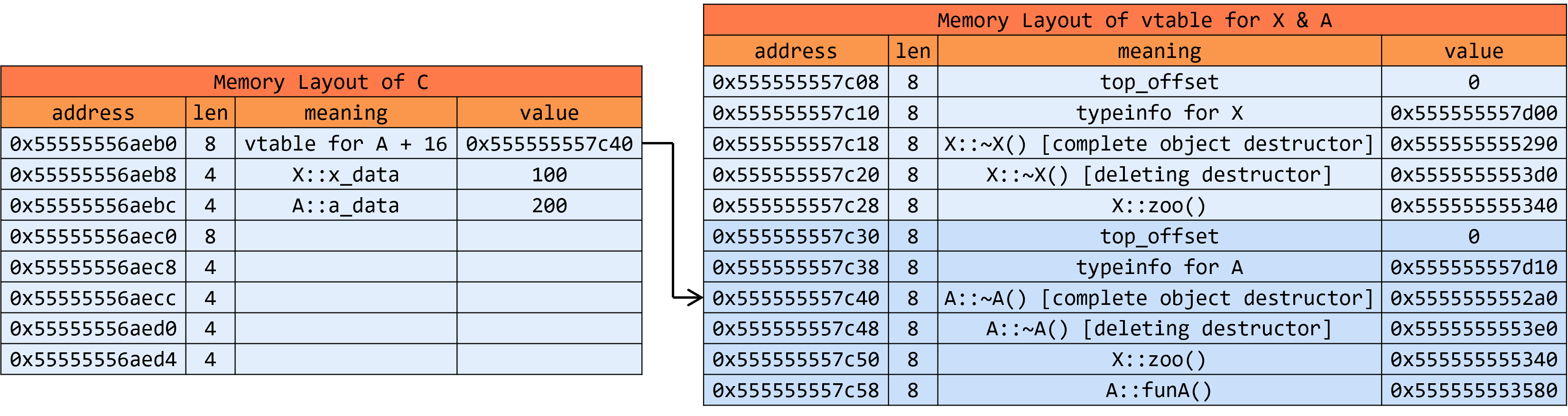

A::A() 执行完成后，对象布局如下。

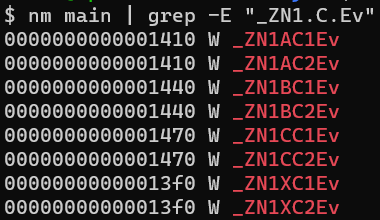

至此，和构造一个独立的A对象没有区别。细心的读者可能发现了，在构造函数后面，有的标着complete object constructor，而有的标着base object constructor，在本例中，两者其实是同一个函数的别名。等到我们讲到虚拟继承时，再来看它们之间的区别。

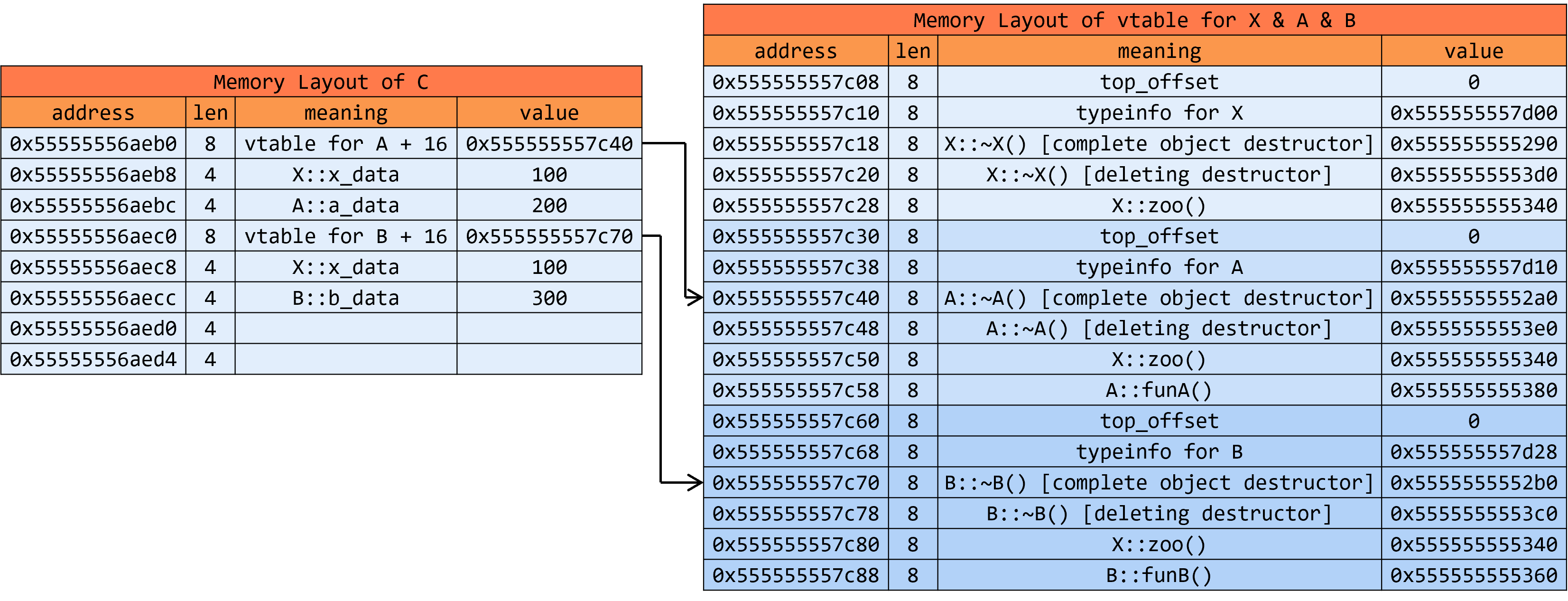

构造完A类后，接着将 this 指针加上16字节，作为新的 this 指针，调用 B::B() ，开始构造B类子对象。这个过程和A类子对象的构造过程如出一辙，我们略过不表。完成后，对象内存布局如下。

step3：构造派生类部分

流程再次回到 C::C() ，因为所有基类子对象都已构造完毕，进入到构造完整对象阶段，可以放心得让虚表指针指向C类的虚函数表了。

C::C() [base object constructor]:
        pushq   %rbx
        movq    %rdi, %rbx
        call    A::A() [base object constructor]
        leaq    16(%rbx), %rdi
        call    B::B() [base object constructor]
     => movq    $vtable for C+16, (%rbx) # 覆盖A类的虚表指针
        movq    $vtable for C+80, 16(%rbx) # 覆盖B类的虚表指针
        movl    $400, 32(%rbx) # 初始化c_data
        popq    %rbx
        ret

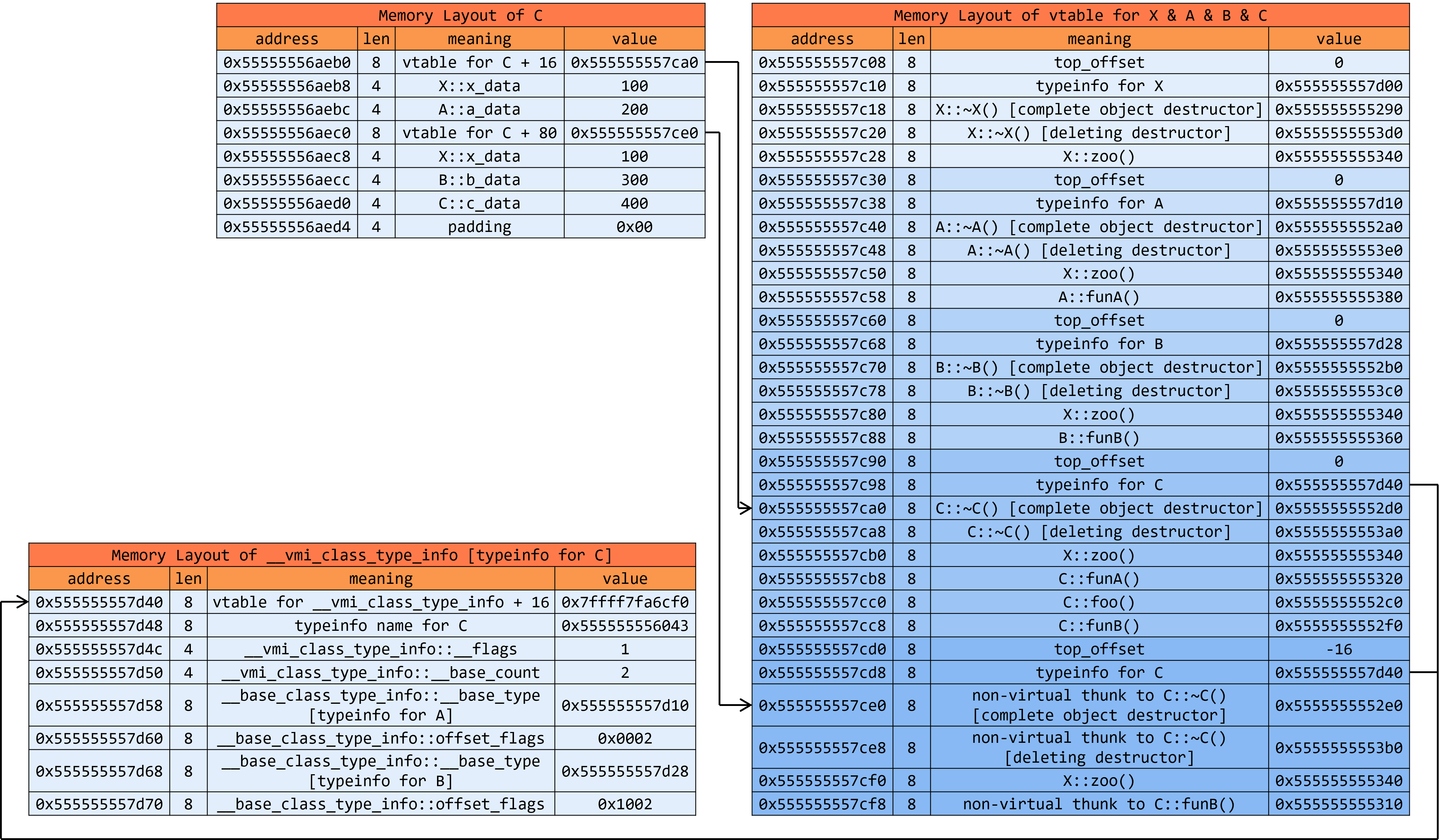

最终的内存布局如下：

内存布局规律

可以看到，在对象和vtable的内存布局上：

按声明顺序依次存放各个基类子对象的虚表指针和非static数据成员，最后存放派生类自己的非static数据成员。
完整对象和第一个基类子对象（也称为primary base class）共用一个虚表指针，其余基类子对象各有一个虚表指针。
基类子对象的虚表指针指向的是完整对象的vtable，而不是它们自己的vtable。以基类子对象B为例，虚表指针指向了vtable for C + 80的位置，而不是vtable for B + 16。这是实现RTTI的关键。从 0x555555557cd0 到 0x555555557cff ，是B作为C的基类子对象时对应的虚函数表。其中，top_offset是-16，因为从基类子对象B的首地址到完整对象C的首地址，正好差了16字节。typeinfo指针也指向了C类的typeinfo对象，而不是B类自己的，这是因为现在的完整对象是C类型而不是B类型。这样，B类的指针或引用指向C类实例时，通过 typeid 获取到的就是类型C（即实际对象的类型）了，在 dynamic_cast 中，也能通过基类子对象的指针获取到完整对象的类型。
完整对象C的vtable的内存布局如下：首先是第一个直接基类A的虚函数表，其中typeinfo信息是C类的，并且，如果C类重写了A类某些虚函数，对应条目要换成C类版本的（比如这里的 C::funA() ）。接着是C类自己的虚函数（比如这里的 C::foo() ），再接下来是C类重写的其它基类的虚函数，按声明顺序排列（比如这里的 C::funB() ）。剩下的，就是其余各个基类的虚函数表，包括了top_offset、typeinfo（都指向C类typeinfo信息）、没有被override的虚函数、被override的虚函数（实际上是non-virtual thunk to的形式，后面详细介绍）等信息。

non-virtual thunk to function

在C类的vtable中，出现了之前没有介绍过的条目 non-virtual thunk to C::~C() 和 non-virtual thunk to C::funB() 。这是什么呢？别急，先考虑下面的问题。

C *pc = new C;
B *pb = pc;

请问， pb 和 pc 相等吗？不相等！这里进行了隐式类型转换， pb 指向了完整对象中的基类子对象，以上图为例的话，就是 pc = 0x55555556aeb0 ， pb = 0x55555556aec0 ， pb 比 pc 多16字节。现在，假设要执行 pb->funcB(); ，根据多态性，应该执行 C::funcB() 才对，但现在 this 指针指向的却不是完整对象C，而是基类子对象B，不配套了。因此，需要在调用 C::funcB() 前调整 this 指针的值，non-virtual thunk函数就是做这个事情的，因为是非虚继承，因此是non-virtual。让我们来看看 non-virtual thunk to C::funcB() 做了什么？

non-virtual thunk to C::funB():
        subq    $16, %rdi # this减去16，由指向基类子对象B改为指向完整对象C
        jmp     .LTHUNK0

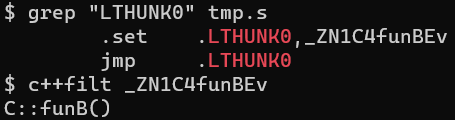

其中 .LTHUNK0 是 C::funcB() 的别名，可见，所谓的thunk函数，就是调整指针后再执行真正要执行的函数。

__vmi_class_type_info

ltanium C++ ABI规定，表示typeinfo的类一共有3个：

__class_type_info ：用于没有基类的多态类，比如本文中的类X。
__si_class_type_info ：如果一个类只有一个基类，并且该基类是公共的（public继承）、非虚的（不是虚继承），那么，这个类的typeinfo信息就用 __si_class_type_info 表示，比如本文中的类A和类B。
__vmi_class_type_info ：用于除上述两种情况外的所有其它情况，比如多继承、虚拟继承等。

我们在之前的文章中已经详细介绍过前两个类，现在重点介绍 __vmi_class_type_info ，它的定义如下（仅保留数据成员，完整定义请参考源文件）：

  // Type information for a class with multiple and/or virtual bases.
  class __vmi_class_type_info : public __class_type_info
  {
  public:
    unsigned int         __flags;  // Details about the class hierarchy.
    unsigned int         __base_count;  // Number of direct bases.

    // The array of bases uses the trailing array struct hack so this
    // class is not constructable with a normal constructor. It is
    // internally generated by the compiler.
    __base_class_type_info     __base_info[1];  // Array of bases.

    // Implementation defined types.
    enum __flags_masks
      {
    __non_diamond_repeat_mask = 0x1, // Distinct instance of repeated base. 非菱形继承，有重复的基类
    __diamond_shaped_mask = 0x2, // Diamond shaped multiple inheritance.
    __flags_unknown_mask = 0x10
      };
  };

让我们依次解释各个成员的含义，推荐读者对照着前面的图示来理解。

flags & base_count

__flags 表示继承的类型，是 enum __flags_masks 中各个值按位或的结果。对文本中的例子而言，因为是非菱形继承，有重复的基类，因此是 __non_diamond_repeat_mask ，即1。

__base_count 表示直接基类的个数，对文本中的例子而言，C有两个直接基类A和B，因此 __base_count 是2。

__base_info

__base_info 是一个数组，保存了各个直接基类的信息，一共有几个基类，数组中就有几个元素。正如注释所说，这里使用了称为trailing array struct hack的编程技巧，简单说就是可变长度的数组，感兴趣的读者请自行学习。让我们来看看 __base_class_type_info 里有什么。

class __base_class_type_info
  {
  public:
    const __class_type_info*     __base_type;  // Base class type.
#ifdef _GLIBCXX_LLP64
    long long            __offset_flags;  // Offset and info.
#else
    long             __offset_flags;  // Offset and info.
#endif

    enum __offset_flags_masks
      {
    __virtual_mask = 0x1,
    __public_mask = 0x2,
    __hwm_bit = 2,
    __offset_shift = 8          // Bits to shift offset.
      };

    bool __is_virtual_p() const { return __offset_flags & __virtual_mask; }
    bool __is_public_p() const { return __offset_flags & __public_mask; }
    ptrdiff_t __offset() const { return static_cast<ptrdiff_t>(__offset_flags) >> __offset_shift; }
  };

其中， __class_type_info 指向了基类的typeinfo信息，而 __offset_flags 同时包含了标志位和offset信息。 __hwm_bit = 2 （hwm是High Water Mark的意思）表明了最低的2 bit用来储存继承关系，即 __virtual_mask = 0x1 和 __public_mask = 0x2 。 __offset_shift = 8 表示从第8 bit开始，储存的是基类子对象在完整对象中的偏移量。而第2 bit到第7 bit，目前暂未使用，留待未来扩展。以B类子对象为例，它的 __offset_flags 字段是0x1002，最低2 bit是 10 ，表明是public继承，不是virtual继承。 0x1002 >> 8 = 0x10 ，表明子对象到完整对象的偏移量是16，正好和top_offset对得上。

总结

在完整对象的构造/析构过程中，其虚表指针是随着构造/析构阶段不断变化的，正在构造/析构哪个对象，该对象就相当于“完整对象”，虚表指针就指向该对象的vtable。因为C++标准规定，在对象的构造/析构期间，对象的动态类型被认为是正在构造/析构的那个类，而不是最终派生出的完整类型。
在对象的构造/析构阶段，如果在构造函数/析构函数中直接或者间接调用虚函数，就相当于静态调用，即只能调用当前正在构造/析构的那个类自己或者其基类的虚函数，不能调用其派生类的虚函数。例如，在本文例子中，当构造到子对象A时，只能调用A类或者其基类X类中的虚函数，不能调用C类中的虚函数。（参考资料）
多重继承下的对象和vtable遵循特定的内存布局，详见上文。
当派生类指针赋值给基类指针时，会发生隐式转换，基类指针的值是基类子对象的首地址。当用基类指针调用派生类虚函数时，需要调整 this 指针，这一步由 non-virtual thunk to xxx 函数或者 virtual thunk to xxx 函数完成。
多重继承或虚拟继承下，类型的typeinfo信息由 __vmi_class_type_info 定义，该类记录了类的继承方式、基类的类型、基类子对象到完整对象的偏移量等RTTI需要的信息。

由于在下才疏学浅，能力有限，错误疏漏之处在所难免，恳请广大读者批评指正，您的批评是在下前进的不竭动力。
