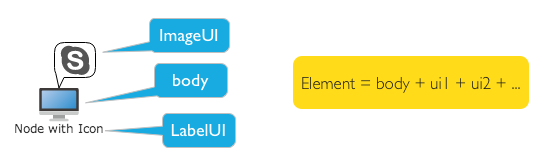

外观上看，每个图元由一个主体和多个孩子组件构成，默认节点呈现为一个图标和文字，这里的图标就是节点的主体，对于连线主体则为一条路径。

挂载孩子组件

除了默认的图形元素外，使用#addUI(...)方法，可以挂载更多孩子组件，每个组件可表示特定的信息，将图元属性与孩子组件属性相关联，可实现数据的联动效果

#addUI - 添加子组件

示例

添加文本标签到节点，并将文本标签的内容和字体颜色与节点用户属性相绑定，通过修改节点属性来改变文本的内容和颜色

var nodeWithLabels = graph.createNode("Node with Labels", 0, -110);

var label2 = new Q.LabelUI();

label2.position = Q.Position.CENTER_TOP;

label2.anchorPosition = Q.Position.CENTER_BOTTOM;

label2.border = 1;

label2.padding = new Q.Insets(2, 5);

label2.showPointer = true;

label2.offsetY = -10;

label2.backgroundColor = Colors.yellow;

label2.fontSize = 16;

label2.fontStyle = "italic 100";

nodeWithLabels.addUI(label2, [{

property : "label2",

propertyType : Q.Consts.PROPERTY_TYPE_CLIENT,

bindingProperty : "data"

}, {

property : "label2.color",

propertyType : Q.Consts.PROPERTY_TYPE_CLIENT,

bindingProperty : "color"

}]);

nodeWithLabels.set("label2", "another label");

nodeWithLabels.set("label2.color", Colors.blue);

效果

扩展孩子组件

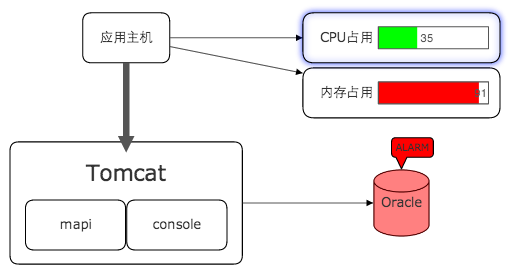

通过扩展孩子组件可以实现更丰富的效果，比如定制一个柱状图，挂载到节点，表示CPU占有率，或者挂载告警冒泡标示节点的状态
