1.3　常见Web应用程序--Wireshark的使用

Wireshark(以前称为Ethereal)是一个网络数据包分析软件。它的功能是截取网络数据包，并尽可能显示详细的网络数据包数据。Wireshark使用WinPcap(Windows Packet capture)作为接口，直接与网卡进行数据报文交换。

1．Wireshark的安装

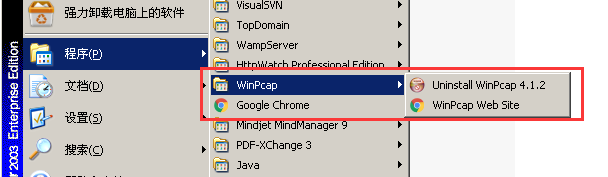

Wireshark的安装过程可采用默认设置，这基本上不会出现错误。在使用前，需要了解一下WinPcap(打开方式见图1-40)的作用，了解安装Wireshark 需要同时安装WinPcap的原因。

图1-40  WinPcap的打开方式

WinPcap是Windows平台下一个免费、公共的网络访问系统。它为Win32应用程序提供访问网络底层的能力。也就是说，没有WinPcap和Wireshark就没有办法抓取底层数据包。

WinPcap特别适用于下面这几个领域：

●网络及协议分析；

●网络监控；

●通信日志记录；

●Traffic Generators；

●用户级别的桥路和路由；

●网络入侵检测系统(Network Intrusion Detection System，NIDS)；

●网络扫描；

●安全工具。

2．Wireshark的基本操作

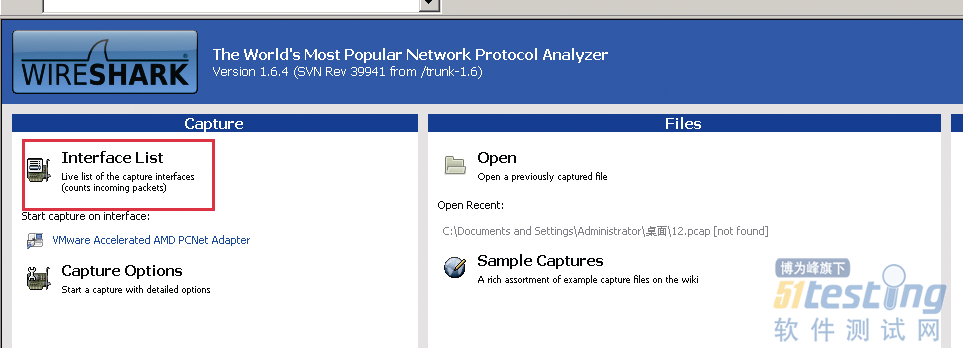

启动Wireshark后，选择左上角的Interface List选项，如图1-41所示，其中列出了所有的可用接口。

图1-41  选择Interface List选项

在弹出的"Wireshark:Capture Interfaces"对话框中，单击Start按钮，如图1-42所示。如果计算机有多张网卡，就选择启动Packets数据在变化的网卡。也可以根据需要选择要跟踪的网卡。

图1-42  单击Start按钮

单击Start按钮后，Wireshark就开始抓包，直到单击Stop按钮才停止抓包，如图1-43所示。

图1-43  停止抓包

Wireshark的界面如图1-44所示。

3．Wireshark的过滤规则

由于Wireshark抓取的包有大量冗余信息，以致很难找到用户需要的部分，因此必须通过过滤来得到用户想要的包。

图1-44  Wireshark的界面

1)过滤源IP地址和目的IP地址

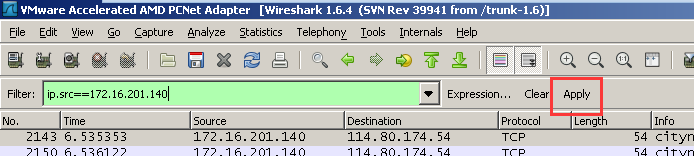

(1)查找源地址的过滤格式为ip.src==172.16.201.140，如图1-45所示。

图1-45  查找源地址的过滤格式

注意，在输入过滤条件时，无须以";"结尾，直接单击后面的Apply按钮即可过滤。

(2)查找目的地址的过滤格式为ip.dst==192.168.101.8。

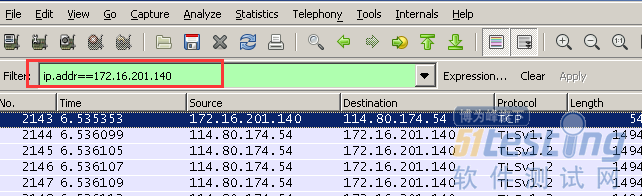

(3) 若查找的源地址和目的地址都为某一个IP地址，则使用ip.addr==172.16.201.140。这个方法在查看3次握手时非常有用，通过它可以看到3次握手的完整过程，如图1-46所示。

图1-46  通过ip.addr==172.16.201.140显示3次握手的完整过程

2)过滤端口

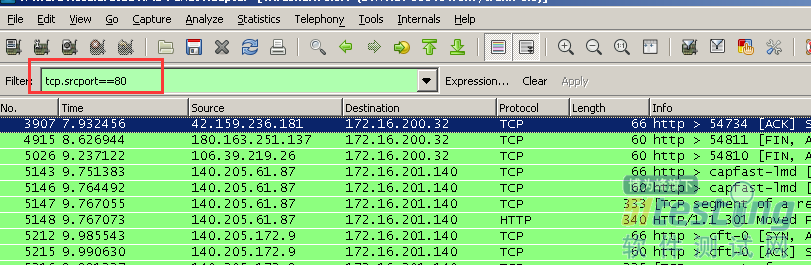

(1)若要过滤的源端口为80端口，则tcp.srcport==80，如图1-47所示。

(2)若要过滤的目的端口为80端口，则tcp.dstport==80。

(3)若要过滤的源和目的端口都为80端口，则tcp.port==80。

图1-47  过滤源端口号的示例

3)过滤协议

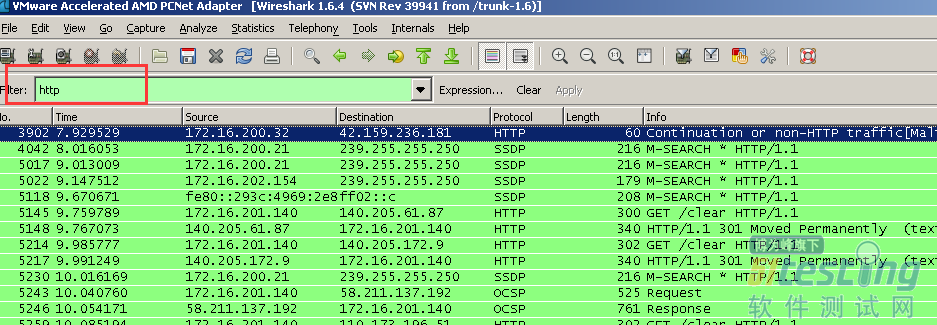

可直接输入相关协议(如http)，如图1-48所示。

图1-48  过滤协议

注意：在进行HTTP过滤时，因为它属于粗粒度的过滤，所以在过滤后的协议中看到的SSDP、OCSP等其实都属于应用层协议。

4)过滤HTTP模式

(1)过滤GET包的格式是http.request.method=="GET"。

(2)过滤POST包的格式是http.request.method=="POST"。

以上这两种过滤属于细粒度过滤。

5)过滤逻辑运算

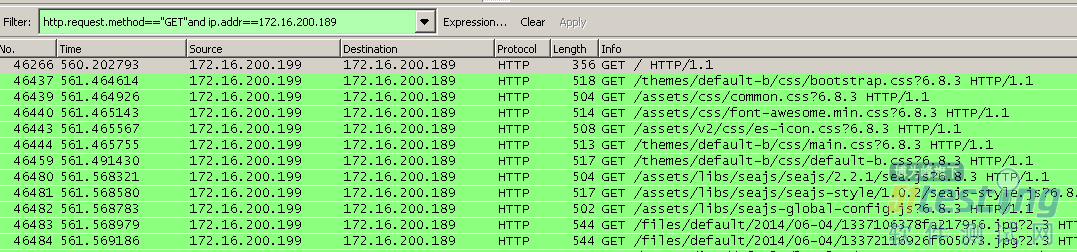

若进行逻辑运算过滤，则要使用not、and和or等对多个条件进行连接。使用and进行逻辑运算过滤的示例如图1-49所示。

注意：not具有最高的优先级，or和and具有相同的优先级，运算从左至右进行。

图1-49  使用and进行逻辑运算过滤的示例

4．Wireshark数据与协议层的对应关系

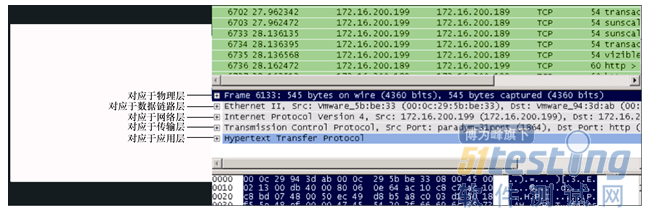

Wireshark数据与协议层的对应关系如图1-50所示。

图1-50  Wireshark数据与协议层的对应关系

以下是Wireshark的分层数据内容和TCP/IP层的对应关系。

●Frame：表示物理层的数据帧概况。

●Ethernet II：表示数据链路层中以太网帧头部信息。

●Internet Protocol Version 4：表示网络层IP包头部信息。

●Transmission Control Protocol：表示传输层的数据段头部信息。

●Hypertext Transfer Protocol：表示应用层的信息。

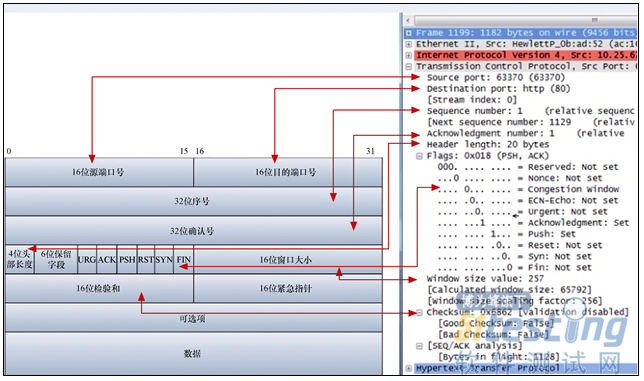

TCP头的内容和Wireshark的具体数据之间的对应关系，如图1-51所示。

图1-51  TCP头的内容和Wireshark的具体数据之间的对应关系
