本文介绍了一个通过蓝牙串口连接的上位机程序和R7F设备，用于控制多媒体播放。上位机接收R7F发送的字符串并解析成键盘和鼠标命令，下位机涉及串口发送、低功耗等功能。操作步骤包括安装EXE文件，配置蓝牙串口，连接R7F，并演示了9个按键的多媒体控制功能，如播放/暂停、快进/快退、全屏等。
附件内容分享的是代码与工程，包括上位机程序和R7F的程序。上位机程序比较简单，主要是通过蓝牙串口接收到R7F通过蓝牙发送过来的字符串，这些字符串直接通过上位机的解析后变成了各种鼠标、键盘、快捷键的命令。由于主要是配合R7F使用，所以呢上位机目前还是不能更改的。下位机主要涉及到串口发送，定时关闭，低功耗等等。
视频演示：
详细制作步骤：
使用方法：
1.首先把IR_Control.zip压缩包的EXE文件在电脑上运行，选择串口的时候选你蓝牙接收器在电脑上的串口
2.把蓝牙串口.zip的工程下载到R7F板子上，同时把R7F的串口与蓝牙串口模块进行连接，接线如下图所示，一般串口蓝牙模块都是4根线。
3.上电就可以运行了。默认是打开电脑上的QQ影音播放列表中的第一个视频。
下面是按键说明：

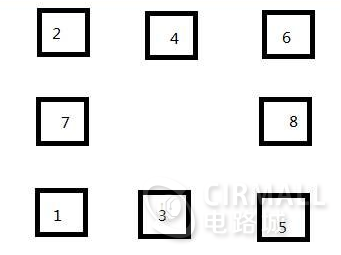

一共用到9个按键。矩阵键盘*8+独立按键*1
复位键旁独立按键为key0
key0 ：打开视频文件
key3 :暂停播放(快捷键space)
Key1 key5:快进 快退(快捷键 方向键 )
Key2:全屏 (快捷键 u)
Key4：老板键(快捷键ctrl + b)
Key6：置顶(快捷键 T)
Key7 key8：音量键(快捷键 方向键 上 下)
LED1灭时继续检测下一次按键 (led亮时间有点久是为了规避数据发送时数据出现混乱)
