docker的aufs笔记

aufs是一种支持联合挂载的文件系统，将不同目录挂载到同一个目录下面，只有最上层是可读可写，下层都是只读层。

docker镜像是由一个或多个aufs branch组成，并且所有branch均为只读权限。

运行容器的时候，创建一个aufs branch位于image层之上，具有rw权限，并把所有branch挂载到一个mnt目录下。

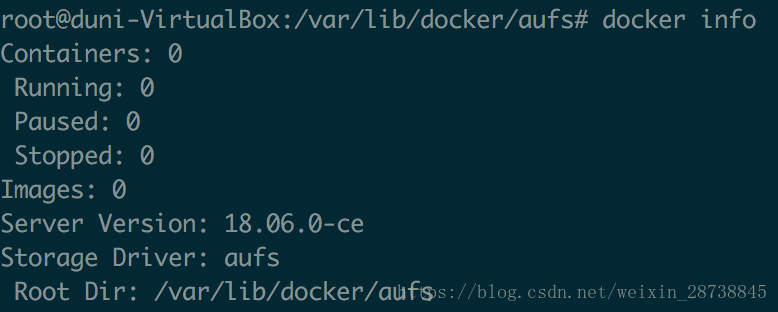

修改/etc/docker/daemon.json，选择使用aufs，然后重启docker

{
  "storage-driver": "aufs"
}

查看刚开始目录如下

diff是实际数据来源，layers为每层依赖的层描述文件，mnt是挂载点

看下其他文件

/var/lib/docker/image/aufs/repositories.json记录了镜像的元数据

{"Repositories":{"registry":{"registry:latest":"sha256:b2b03e9146e1c7197e63f67d0d48b87b2b18a6e40660f9d89e6d0b450b6bfa38","registry@sha256:51bb55f23ef7e25ac9b8313b139a8dd45baa832943c8ad8f7da2ddad6355b3c8":"sha256:b2b03e9146e1c7197e63f67d0d48b87b2b18a6e40660f9d89e6d0b450b6bfa38"}}}

先创建一个容器

docker run -d -p 5000:5000 -v /etc/docker/registry/:/var/lib/registry --restart=always --name registry registry
8ccaadc69fe999150fd476ba31d70f4331bb9b8a3feef6306720998a1a2ea981

在/var/lib/docker/image/aufs/layerdb/mounts/容器id/mount-id文件里可以找到mount id

比如mountid为a6c4f5...

/var/lib/docker/aufs/mnt/下就会看到a6c4f5...和a6c4f5...－init目录

/var/lib/docker/aufs/layers/a6c4f5...记录这层依赖的层的cache-id

/var/lib/docker/aufs/diff/a6c4f5...-init用于处理系统环境配置和用户配置自动生成的内容，如dns配置

所以docker容器的文件系统有3层，可读写层，init层，只读层

当docker commit把容器提交成镜像后，diff下会生成一个cacheid文件夹，容器本身的mountid文件夹会被删除

网上找了几张图

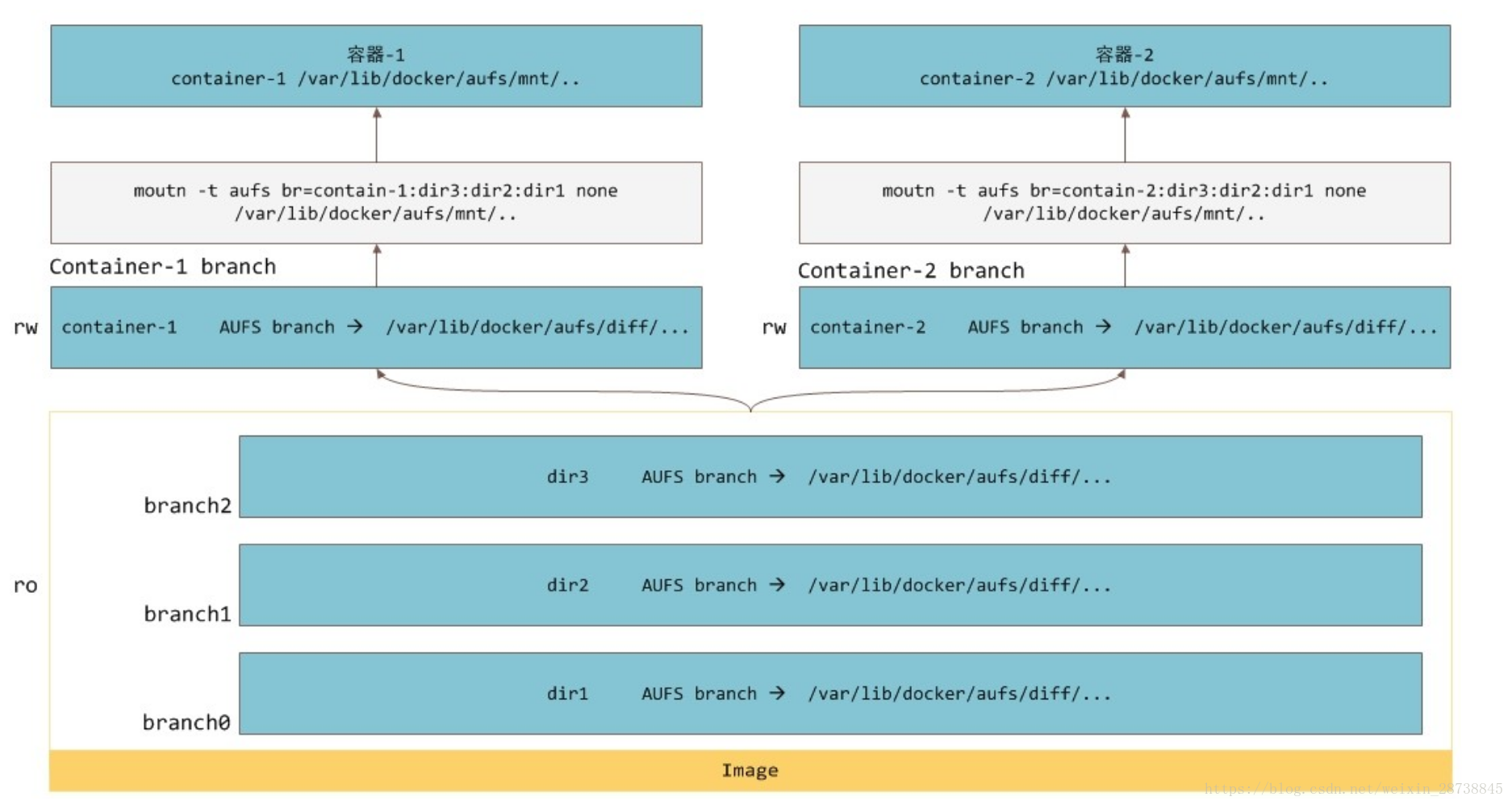

如上图中基于同一个Image运行两个容器，低层Image一致，每启动一个新容器，便会新建一个目录作为aufs branch并与Image branch进行联合挂载。

容器文件读写删除

当容器需要修改一个文件，而该文件位于低层branch时，顶层branch会直接复制低层branch的文件至顶层再进行修改，而低层的文件不变，这种方式即是CoW技术（写复制），AUFS默认支持Cow技术。

当容器删除一个低层branch文件时，只是在顶层branch对该文件进行重命名并隐藏，实际并未删除文件，只是不可见，这种方式即AUFS的whiteout（写隐藏）。
