雷达的工作原理示意图_汽车毫米波雷达的拆解

最新推荐文章于 2025-06-11 22:23:01 发布
最新推荐文章于 2025-06-11 22:23:01 发布
阅读量7.5k 收藏 11
点赞数 2
文章标签： 雷达的工作原理示意图
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/weixin_28713083/article/details/112451677
版权
本文介绍了77GHz毫米波雷达的拆解与工作原理，重点解析了电源PCB板、雷达PCB板及天线结构。毫米波雷达通过发射并接收毫米波信号来识别目标，其核心组件包括双核MCU、Radar ASIC芯片及前端收发组件MMIC。天线设计采用微带阵列，确保发射和接收效率。随着市场集中度提高，毫米波雷达的安全性和集成度要求将更加严格。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >


引言：今天周六继续写硬件拆解这一块的工作，今天找一个MRR的77GHz的毫米波雷达做拆解分析，毫米波雷达工作原理是通过天线向外发射毫米波，并接收目标反射信号，通过对信号进行对比和处理，最终完成对目标的分类识别。与激光雷达不同，这个部件往下降价的空间取决于主要的几家Tie 1的价格策略，其实国内做这个部件的生存空间是很窄的。备注：System Plus做过Mando的MRR20、Denso的DNMWR009和Bosch的MRR1雷达的拆解，感兴趣的可以看下


01 毫米波雷达的结构

我们先看一组拆解结构图，然后把几个部分给分解一下。这款雷达主要包括两块PCB板和其他的部件：

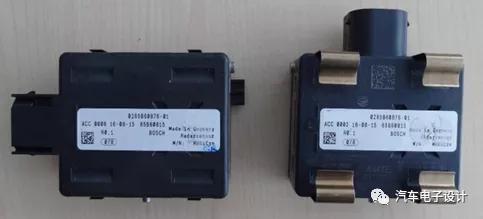

图1 毫米波雷达整体情况

</
