的基本操作_Altium Designer 15集成环境的基本操作

Altium Designer 15成为越来越多电子设计开发工程师EDA电路设计软件的首选，在学校学习Altium Designer的也越来较多，像单片机开发学习一样，EDA设计只要学会了，再学其他的设计软件就容易多了。

今天我们就来一起熟悉了解一下Altium Designer 15集成环境的基本操作，用这个软件做设计就会更加得心应手。

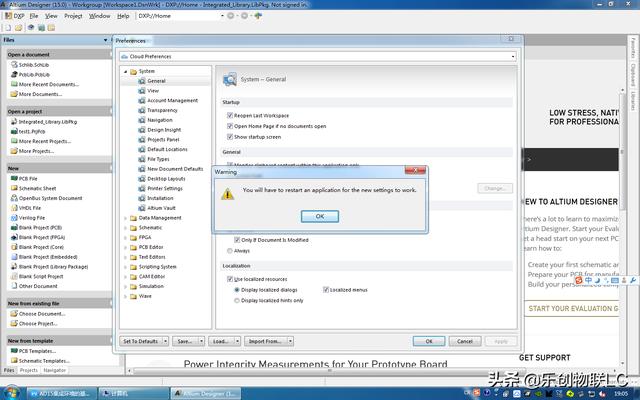

一、英文模式修改为中文模式

DXP->Preferences->General->Localization->Use localized resources->Apply->ok

退出重启，即成功。

二、创建PCB工程

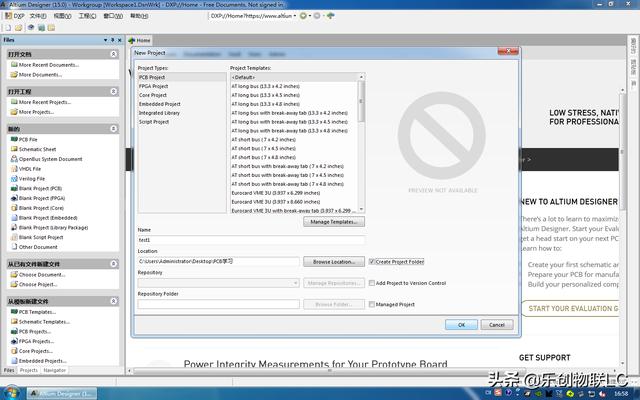

方法一：文件->NEW->Project 下创建PCB文件 PCB Project -> Default

在 Location下可以指定存储位置。也可以默认存储位置。

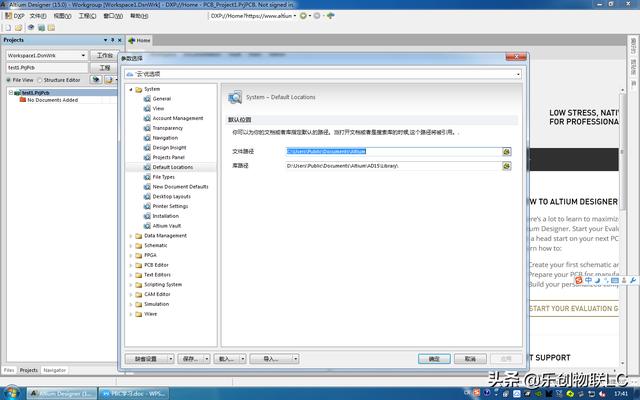

DXP->参数选择->Default Location

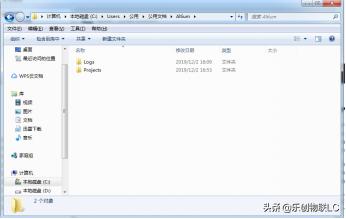

默认的PCB工程项目文件及其库存储位置

移除PCB工程项目->右击项目名称->Close Project

方法二： 点击Files->新的->Blank Project(PCB)

文件->保存工程(保存在默认路径)/保存工程为(相当于另存为)或者右键项目->保存工程

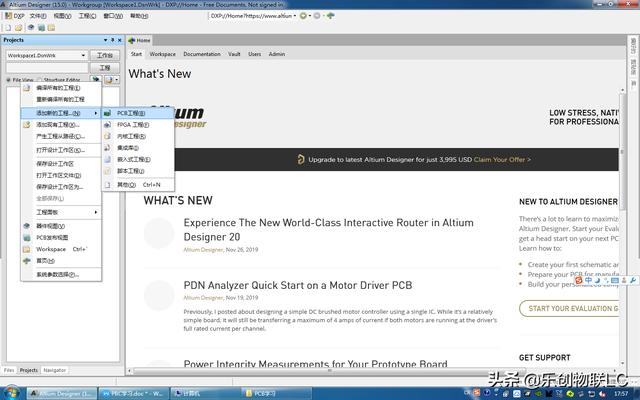

方法三：右击左边Projects框内->添加新的的工程->PCB工程

三、打开已经创建的PCB工程

方法一：文件->打开工程->选择你想打开的工程

方法二：在你创建的工程文件下->双击你想打开的工程

四、创建原理图文件

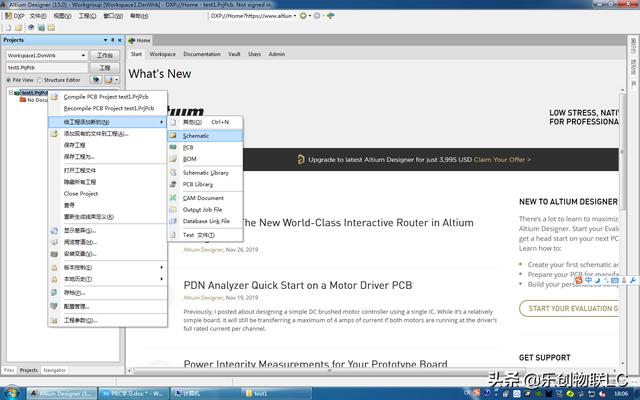

右击项目->给工程添加新的->Schematic

保存PCB原理图文件

创建PCB文件

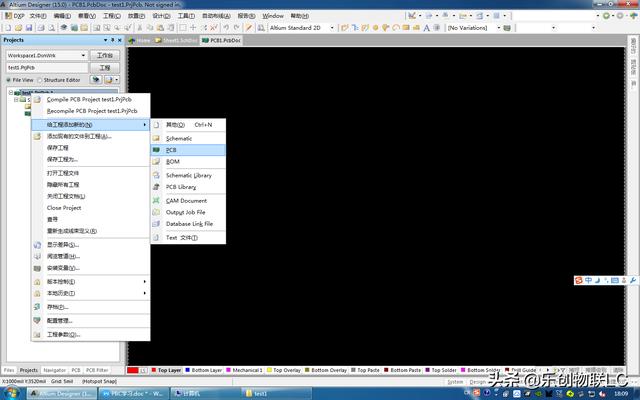

右击项目->给工程添加新的->PCB

保存PCB文件

五、移除掉PCB文件与PCB原理图文件，如何添加回来

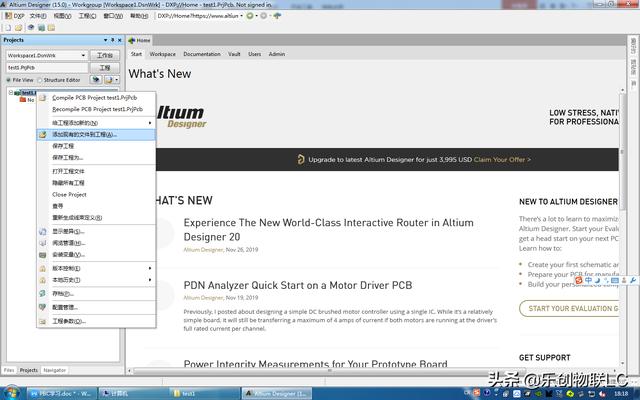

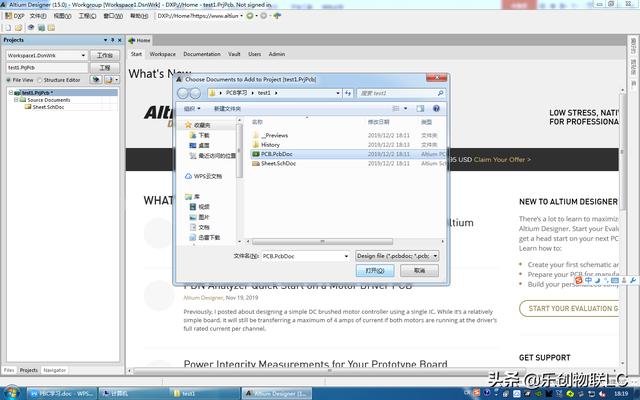

右击工程->添加现有文件到工程

添加完成后记得保存工程

六、创建集成库

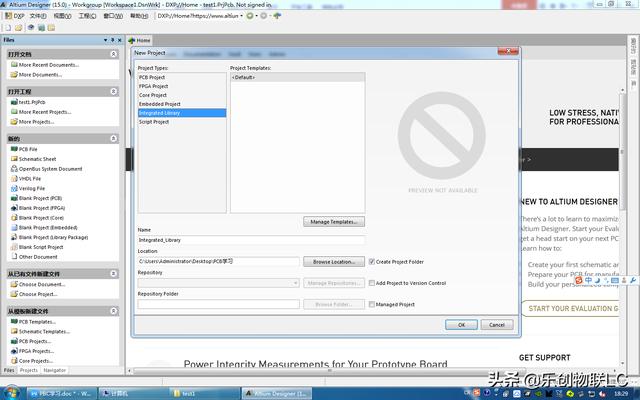

方法一：文件->NEW->Project ->Integrated Library -> Default

其他操作类似于创建PCB工程

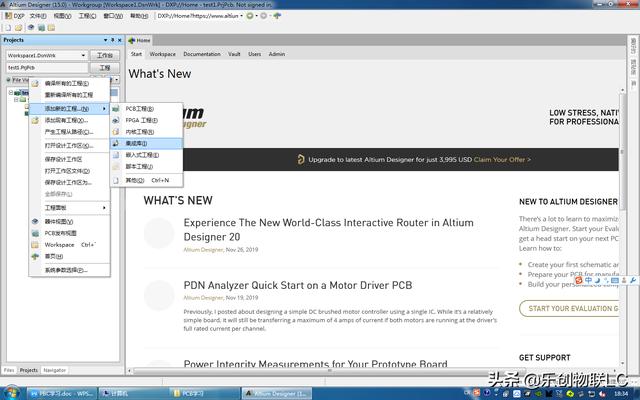

方法二、右击->添加新的工程->集成库

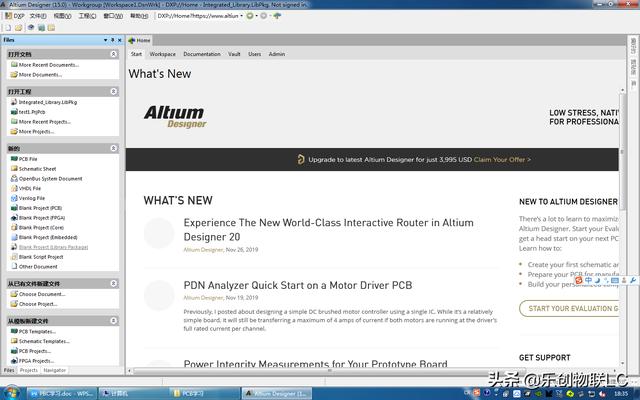

方法三、点击Files->新的->Blank Project(Library Package)

文件->保存工程(保存在默认路径)/保存工程为(相当于另存为)或者右键项目->保存工程

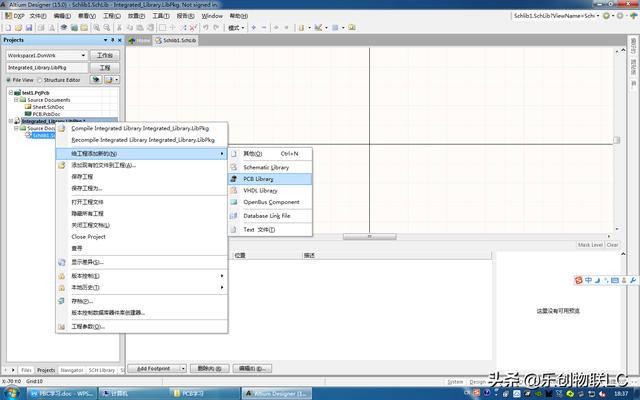

在集成库下面可以添加原理图库和PCB库
