HTML5的Drag and Drop是很不错的功能，网上使用例子较多如 http://html5demos.com/drag ，但这些例子大部分没实际用途，本文将搞个有点使用价值的例子，通过Drag and Drop生成图片的Base64的字符串信息。

使用Base64方式的图片有诸多好处，可将多个图片信息整合到单个js文件避免多次http请求，可以避免WebGL例子跨域访问的安全限制无法本地文件运行等好处，当然弊端也不少例如不能有效利用浏览器图片缓存机制等。使用HT for Web的朋友会发现HT的例子很多注册图片都采用Base64的方式，这主要是为了方便用户直接本地文件打开HT的手册即可操作浏览，无需构建web服务器发布进行访问，用户常问然后将图片转出Base64信息，我们使用的就是本文介绍的小工具。

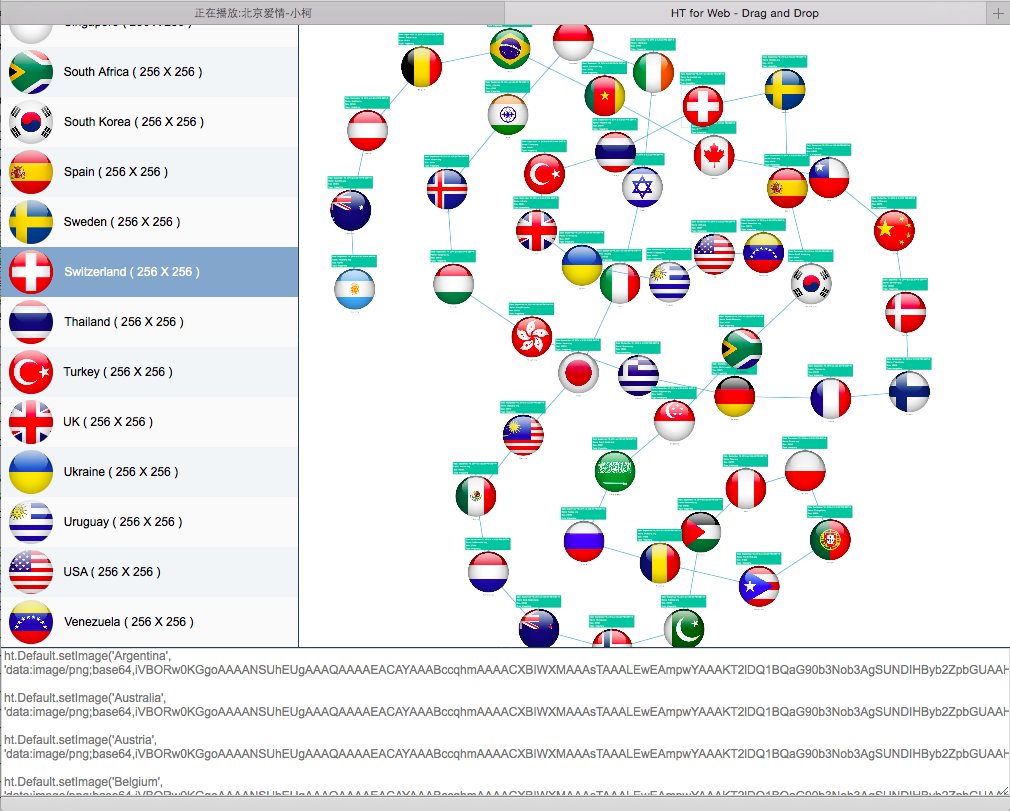

该工具由一个列表、一个拓扑图和一个文本框三部分组成，用户任意拖拽本地多图片文件到任意页面部分，HT自动将图片信息生成对应的DataModel数据模型，列表显示图片效果、名称和宽高信息，拓扑显示图片、修改时间和文件大小等信息，文本框生成对应注册到htDefault.setImage函数的代码片段，用户直接可以将文本框内的代码拷贝到自己的工程的js文件进行使用。

function init(){

dataModel = new ht.DataModel();

listView = new ht.widget.ListView(dataModel);

graphView = new ht.graph.GraphView(dataModel);

splitView = new ht.widget.SplitView(listView, graphView);

textArea = new ht.widget.TextArea();

textArea.getElement().style.wordWrap = 'normal';

textArea.getElement().style.color = '#777';

textArea.setEditable(false);

new ht.widget.SplitView(splitView, textArea, 'v').addToDOM();

new ht.layout.ForceLayout(graphView).start();

listView.setRowHeight(50);

listView.drawRowBackground = function(g, data, selected, x, y, width, height){

if(this.isSelected(data)){

g.fillStyle = '#87A6CB';

}

else if(this.getRowIndex(data) % 2 === 0){

g.fillStyle = '#F1F4F7';

}

else{

g.fillStyle = '#FAFAFA';

}

g.beginPath();

g.rect(x, y, width, height);

g.fill();

};

ht.Default.setImage('icon', {

width: 50,

height: 50,

clip: function(g, width, height) {

g.beginPath();

g.arc(width/2, height/2, Math.min(width, height)/2-3, 0, Math.PI * 2, true);

g.clip();

comps: [

{

type: 'image',

stretch: 'uniform',

rect: [0, 0, 50, 50],

name: {func: 'getImage'}

}

]

});

listView.setIndent(60);

listView.setVisibleFunc(function(data){

return data instanceof ht.Node;

});

listView.getIcon = function(data){

return 'icon';

};

listView.getLabel = function(data){

var name = data.getName(name);

var image = ht.Default.getImage(name);

if(image){

name += ' ( ' + image.width + ' X ' + image.height + ' )';

}

return name;

};

window.addEventListener("dragenter", dragEnter, false);

window.addEventListener("dragexit", dragExit, false);

window.addEventListener("dragover", dragOver, false);

window.addEventListener("drop", drop, false);

}

function dragEnter(evt) {

evt.stopPropagation();

evt.preventDefault();

}

function dragExit(evt) {

evt.stopPropagation();

evt.preventDefault();

}

function dragOver(evt) {

evt.stopPropagation();

evt.preventDefault();

}

function drop(evt) {

evt.stopPropagation();

evt.preventDefault();

dataModel.clear();

textArea.setText("");

lastNode = null;

var files = evt.dataTransfer.files;

var count = files.length;

for (var i = 0; i < count; i++) {

var file = files[i];

var reader = new FileReader();

reader.onloadend = handleReaderLoadEnd;

reader.file = file;

reader.readAsDataURL(file);

}

function handleReaderLoadEnd(evt) {

var reader = evt.target;

var file = reader.file;

var name = file.name;

name = name.substr(0, name.length - 4);

var text = "ht.Default.setImage('" + name + "', '" + reader.result + "');\n";

textArea.setText(textArea.getText() + text);

ht.Default.setImage(name, reader.result);

var note = 'Date: ' + file.lastModifiedDate.toLocaleString() + '\n'

+ 'Name: ' + file.name + '\n'

+ 'Size: ' + file.size + '\n'

+ 'Type: ' + file.type;

var node = new ht.Node();

node.setName(name);

node.setImage(name);

node.s({

'note': note,

'note.position': 3

});

dataModel.add(node);

if(lastNode){

var edge = new ht.Edge(lastNode, node);

dataModel.add(edge);

}

lastNode = node;

}

该代码主要对window添加了dragenter、dragexit、dragover和drop的拖拽处理，大部分都是通过e.stopPropagation();和evt.preventDefault();阻止默认行为，我们仅需在最后的drop事件中通过e.dataTransfer.files得到所有当前拖拽文件信息，构建FileReader进行加载，然后对加载的信息构建对应DataModel中的ht.Node对象和属性就完事了。

最后代码中还有几处使用HT for Web的技术细节值得提到，左侧list列表通过自定义矢量图标，并且在定义矢量时采用了clip的功能，这样列表的图标就会显示成clip裁剪后的圆形效果。重载了listView.drawRowBackground函数，实现隔行变色的列表效果。重载了listView.getLabel显示了更多的动态文本信息。通过listView.setVisibleFunc过滤不显示连线信息在列表中。
