在装配体环境中，使用SolidWorks智能扣件功能，可以把SolidWorks Toolbox中的标准零件添加至装配体。下面让我们来看看“智能扣件”的使用过程。这里以供水管网的模型为素材为大家演示。

Step 1：创建模型。

此步骤省略，附模型链接：https://pan.baidu.com/s/1NlvZ2dzNwjqB6eXS1GNrPQ
提取码：b65n

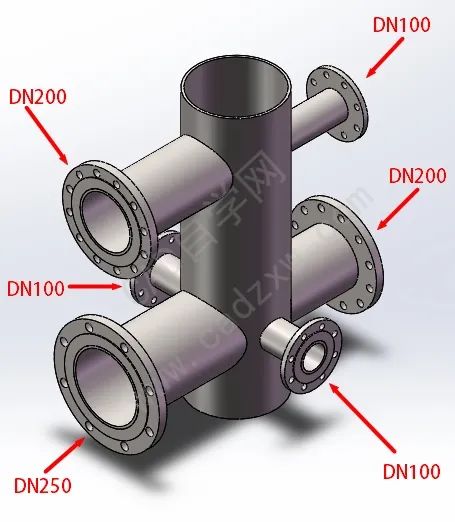

Step 2：进入装配体环境。如图1.1所示，可以看到尽管实际的供水管网肯定比这个还要复杂的多，但这个模型的装配还是略显麻烦，在以中心竖直管为中轴线的前提下，对称位置的管口大小不一，那么就不能使用“镜像”或者“圆周阵列”等方式进行装配，除了按部就班，一个配合一个配合逐步装配，还有没有更加快捷的方式呢？

图 1.1供水管网模型

答案是肯定的，我们的目的是：只在整个装配过程中每一个规格的接口只装配一次，剩下的只要是跟规格相同的接口，自动装配，包括与相关特征对应的标准件的安装。我们首先以DN100接口为例。

Step 3：再次添加一个DN100的法兰(可“插入零件”或者按住Ctrl键拖动进行复制)，紧接着施加合适的配合，予以约束(配合过程从略)。

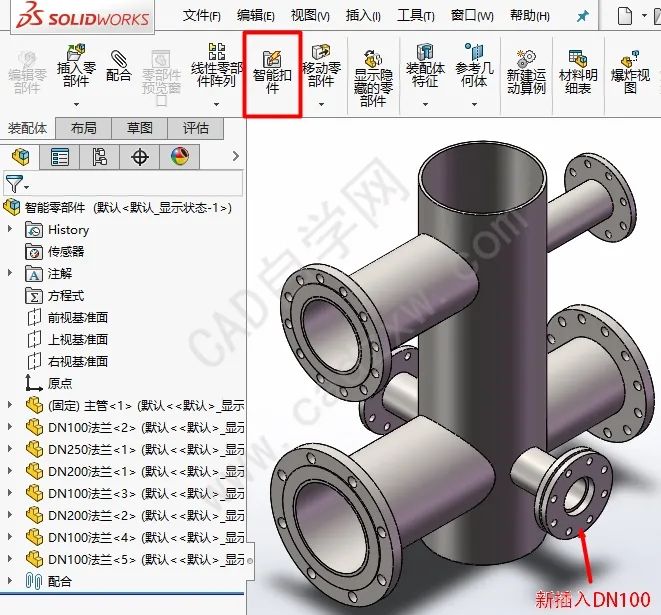

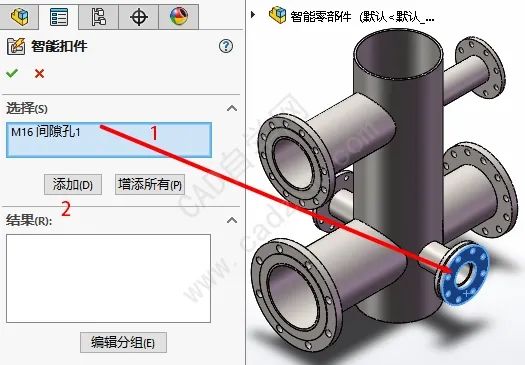

Step 4：操作：菜单栏【装配体】---【智能扣件】如图1.2所示，点击智能扣件，“选择”框选择新插入的DN100法兰零件，框内自动显示“M16间隙孔1”的字样，这是因为我们现在需要添加与这个螺栓孔相的标准件，注意：使用此功能时，要求孔必须用“异形向导孔”功能生成，如果采用“拉伸-切除”生成的孔，无法正常识别特征。

图1.2 进入“智能扣件”对话框

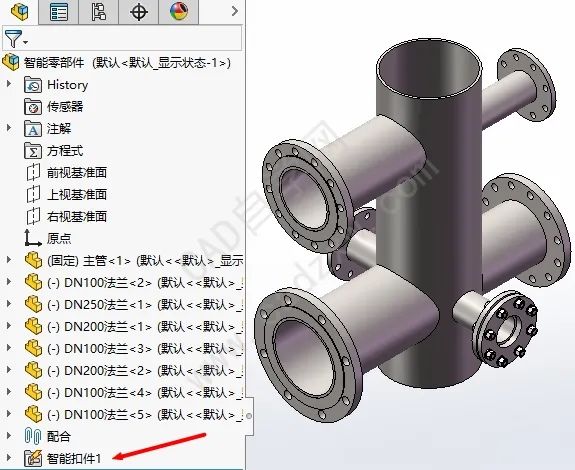

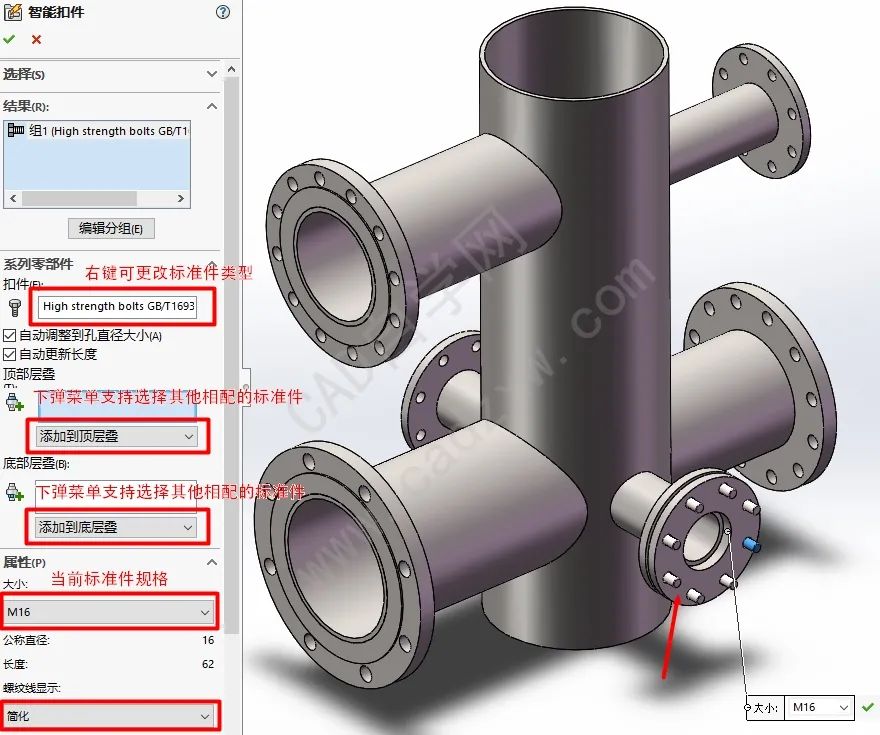

选择“添加”，如图1.3所示，模型DN100法兰上面会添加一圈螺栓，并且可以更改标准件类型，也可添加与此标准件相配的垫片与螺母，这样做的好处是，不用人为去调整螺栓长度，软件自动计算至合适长度。

图 1.3 编辑“智能扣件”对话框

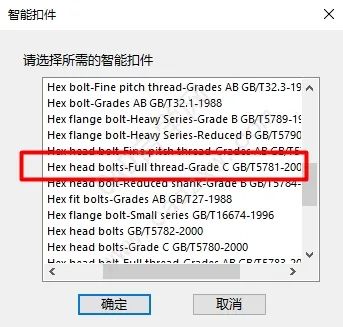

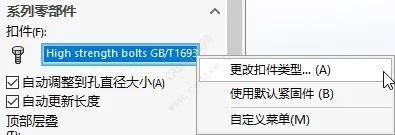

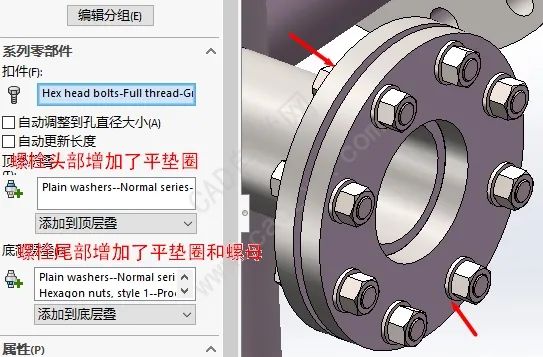

这里我们再演示一下更改标准件类型，螺栓采用GB/T 5781-2000 全螺纹螺栓；同时添加垫片和螺母，如图1.4所示，选择好要使用的标准件之后，点击确认，随后在模型树中可以看到多出了“智能扣件”，右键可进行二次编辑。

图1.4 编辑“智能扣件”的过程演示

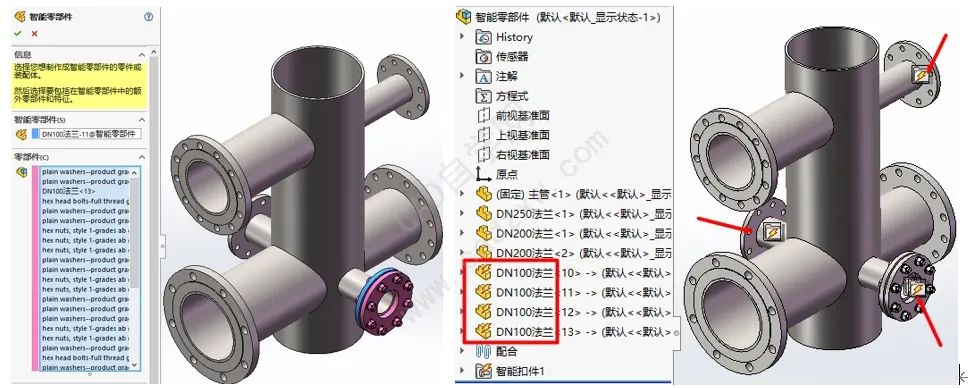

Step 5：菜单栏【工具】---【制作智能零部件】，弹出“智能零部件”对话框，“智能零部件”选择主管法兰，“零部件”则是与该法兰相配的其他附件(包括另外一块法兰与标准件)，如图1.5所示，随后点击“确认”，此时凡是模型树中DN100的零件图标都增加了一个闪电符号。

图1.5 制作“智能零部件”与模型树图标变化

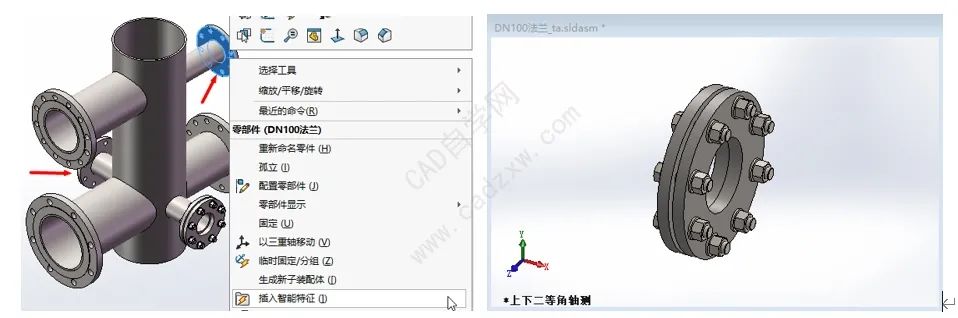

剩余的两个DN100法兰，分别右键单击，“插入智能特征”，弹出智能特征预览，随后确认，发现与DN100法兰相配的附件可一键添加，如图1.6所示。

图1.6 “智能特征”预览

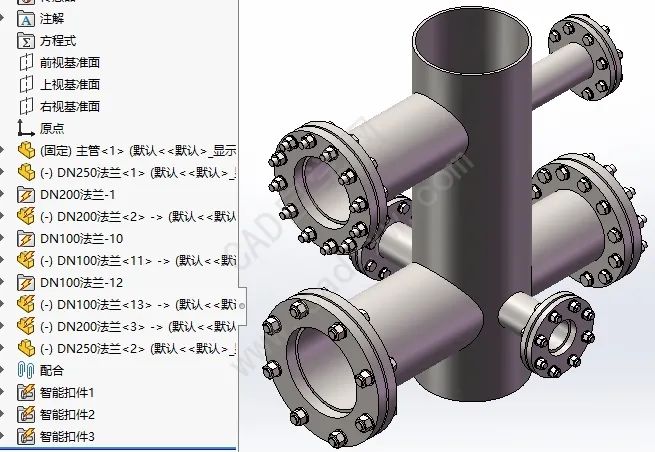

随后，重复上述步骤，其余规格的法兰也是同样的操作过程，最终的效果如下图所示，可以想见，对于大量的标准件装配，而且在模型不对称的情况下，这种操作可以大大加快装配进程。
