自从感受到安卓系统的便利后就一直想把它用在车上，决定DIY

先确定几个基本条件装在中控位

用平板电脑改装

中控位选择了一款可装平板电脑的标准双锭机箱

机箱只能装7寸，所以平板电脑必须是7寸

7寸平板电脑选择太多，也要定几个能装的条件再做选择带导航GPS或者支持外接GPS模块，这是车机基本要求(不需要导航就另当别论)

能插手机卡上网或者外接3G上网，最好是内置手机卡的，因为可以用上其他重要功能，后面会说

触摸屏选择内嵌式的电容屏或者直接选择电阻屏，主要为了方便安装

最终的选择

7寸电阻屏，可以外接ＧＰＳ、打电话、WIFI、2G上网都有，关键是便宜，改装来总共不超过1000元，基本满足我的要求

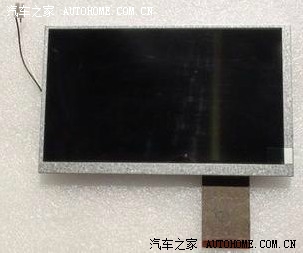

到家后拆机，拆机后发现7寸屏比机箱稍宽，是104MM，机箱宽度只能装100MM，于是再次寻找外观尺寸165*100、屏线接口是60PIN的7寸屏

终于找到

装入机箱，触摸屏直接使用平板电脑自带的

这样，前面板就装好了，剩的就是最大的工程，安装主板、接线

先拆主板，把线全拔掉

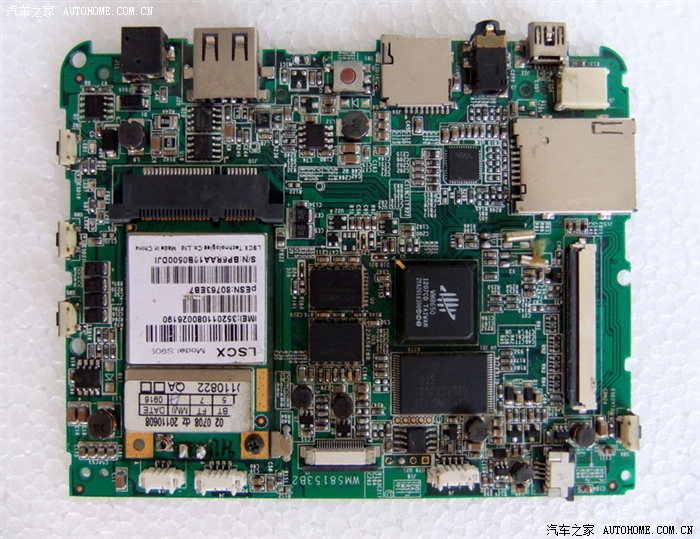

这个就是主板

面就开始连线

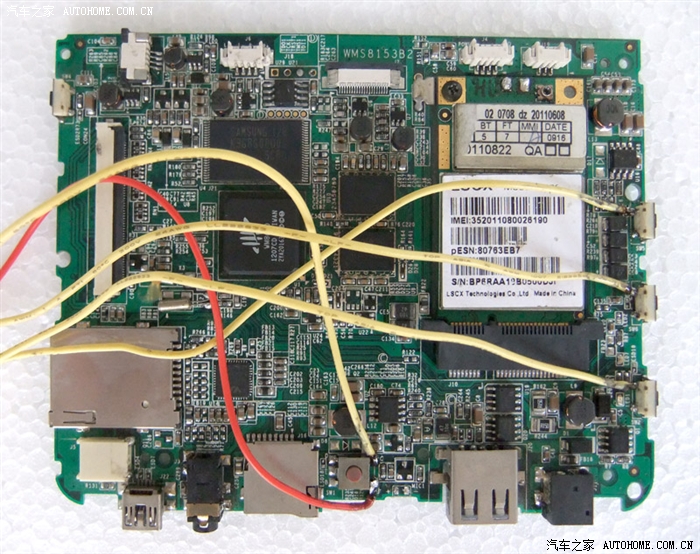

平板电脑外部共有5个物理按键，分别是开机、音量+、音量-、返回、重启，机箱按键只有4个，觉得重启用处不大，就不连接了，每个按键都有一条公用的地线，所以地线只需要接一根，分别从各按键引线焊接出来

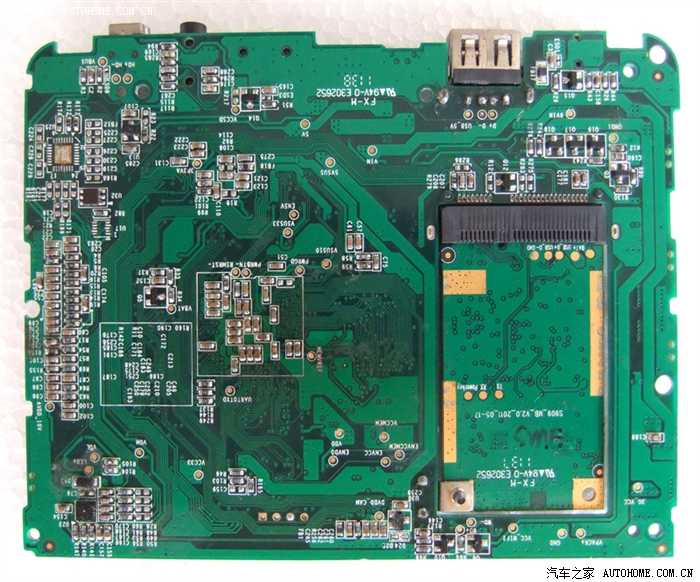

主板背面是这样的

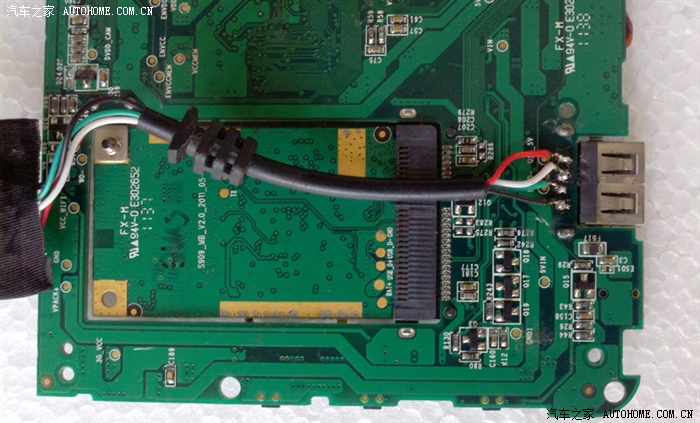

USB口也通过焊接的方式引出，USB我接了一个HUB，方便接几个USB设备

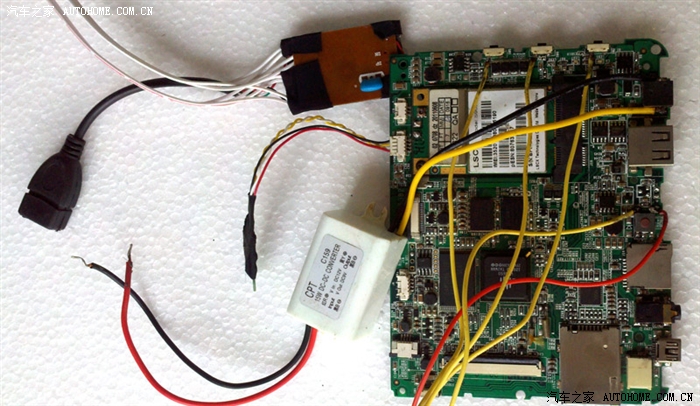

焊接好正面图

最上方是HUB，我留了一路接GPS模块，另两路到机箱前面板USB口

中间那个黑色的是WIFI模块，直接插在主板上

面那个白色方块是12V转9V模块，也焊接在主板上

因为平板电脑电源不是12V，所以必须用12V转相应电压的模块，此平板电脑内置锂电是7.5V，外充电源是9V，各用一个，保证用电稳定

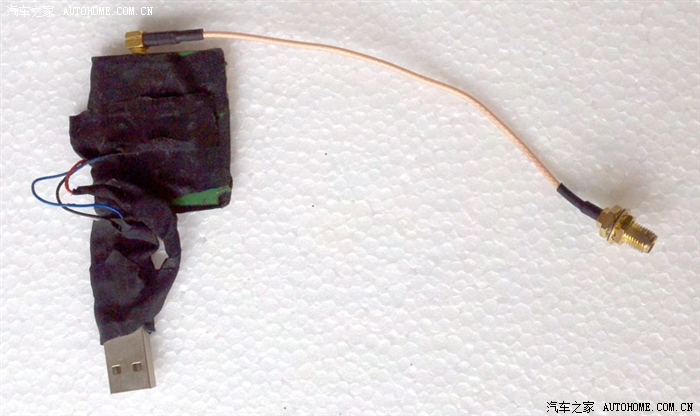

GPS模块是USB口的，本来是长的USB线连接，由于我要内置，改了，并接了一根外接天线的接口

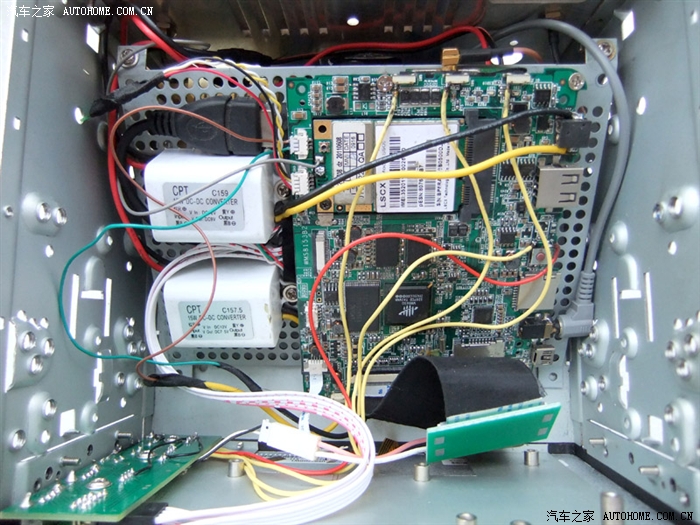

插上GPS模块就可以装机了，机箱内置有安装衬板，衬板设计科学，有大面积孔位，找了两个孔正好可以装上这块主板

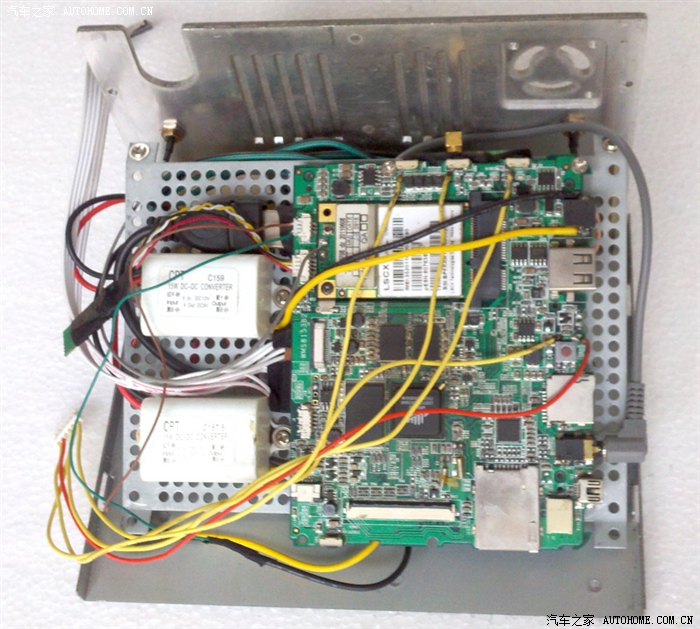

最上方板中间就把GPS模块压在面了，仅露了外接天线接口

侧面音频输出通过弯头3.5音频线输出

左边锂电的12V转7.5V模块也直接插上，线就直接用锂电接口的线

插上手机卡、SD卡就可以装箱了

电源接线、音频输出接功放就简单了，没拍图片，另外说明的是由于机箱内部手机信号不好，所以我焊接了外接手机天线，图片中后面那片机箱后面板，有两个外接天线接口，一个是GPS天线、一个是手机天线

这样内部工作基本就完成了

把USB连线和焊接好的线插在机箱前面板的按键板上，装上前面的显示器面框，插上屏线和触摸屏线(由于长度和位置的原因，都用了延长线)

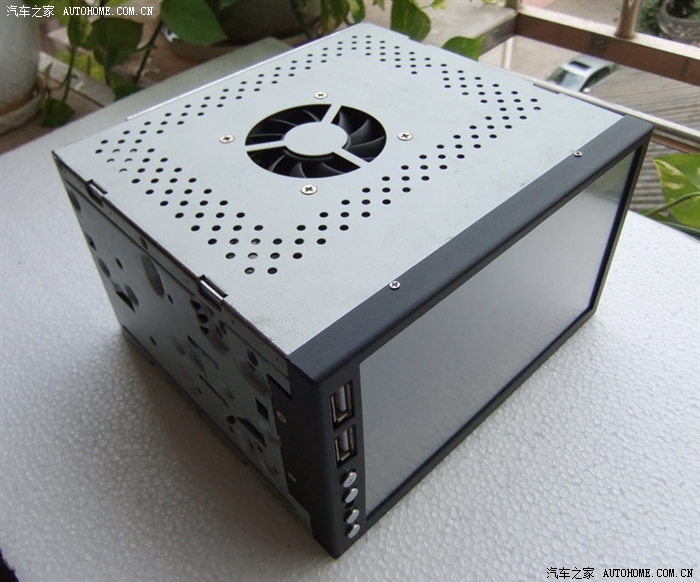

盖上顶盖就装好了

机箱顶部留有风扇孔，怕机箱温度，也装上了风扇

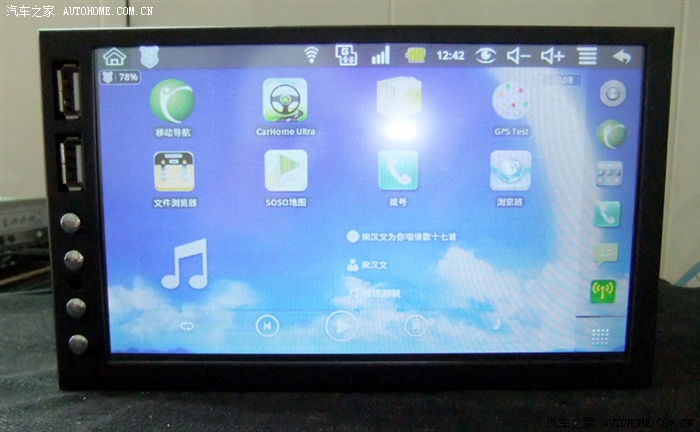

通电测试

成功启动，由于是换的屏，显示效果一般般，颜色浅，猜想应该是屏的参数不同造成的

也请熟悉硬件的朋友指教如何调整。

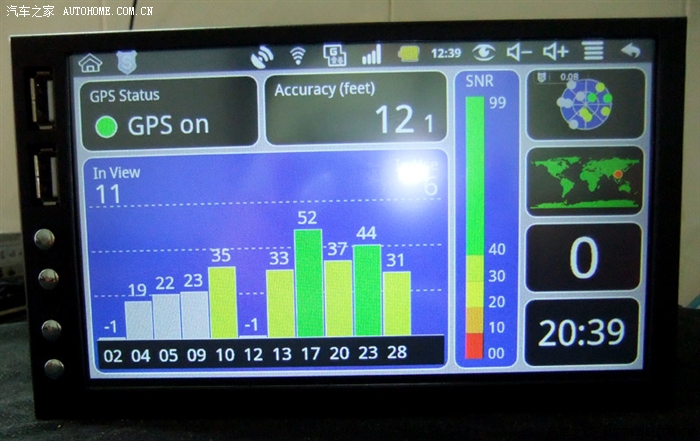

外接ＧＰＳ天线用搜星软件测试

室内测试，结果令人满意

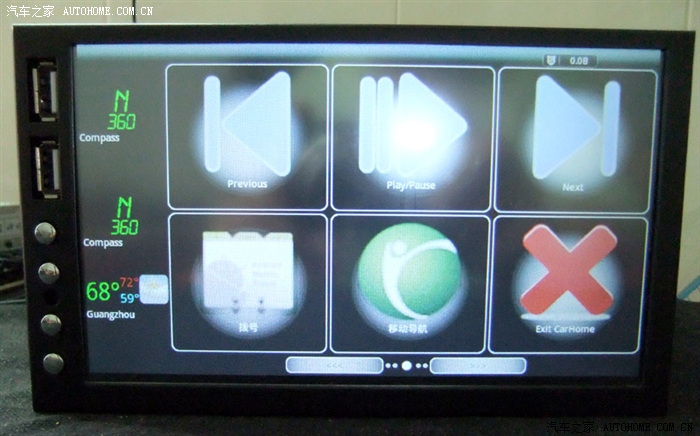

装了一个类似车载中控的软件

方框中的按键控制都可以自定义，非常好，就是不是中文的

其他安卓软件就自己安装了，我只装了天天动听、安卓版凯立德，安全卫士等，听歌、导航、上网都没问题。

最后说明，选择内置电话功能的用意，安卓手机的安全软件都有防盗功能，就是手机丢失后，用其他手机发出信，可以查所丢手机的位置，发出报警声等等，这个功能完全可以用在车机上防盗，但有个前提是车机必须开机，目前改装的是手动开关机，想改成类似车载电脑ITPS方式(钥匙通电自动开机、拔钥匙自动关机)请各位手指教用什么方式合适。
