原标题：串口通信时，波形长啥样？我已经把示波器的波形录下来了，等你来看。

看那么多资料，还不如来亲眼见一见。

有很多人，单片机自身的串口用的很熟，却不会用单片机的任意两个引脚模拟串口通信。

或者，在串口通信不正常的时候，不会解决问题。

这是因为，你不是真正的了解串口通信。

要想真正的了解串口通信，只需要去分析它的波形即可。

先来了解一些基本知识：

1

RS232串口通信

RS232串口通信，一般使用9针串口头。

串口的9个引脚，都有自己的定义，是什么定义，这里就不说了。

随着时代的发展，不仅串口头已经被家用电脑淘汰，连它的引脚也只剩下3个常用的了。

现在的串口头，一般用在工控电脑、PLC设备等场合。

在工业控制场合，这东西至少在几十年内是淘汰不了的。

RS232的TXD引脚，在不通信的时候，是“-6V”左右，通信的时候，是以0V为中心的矩形波，上下对称，压差12V左右。

RS232的RXD引脚，在不通信的时候，是0V左右。

232电平，从波形上来看，使用的是负逻辑，比如：高电平是“-6V”左右，低电平是“+6V”左右。

2

TTL(COMS)串口通信

关于COMS电平和TTL电平的区别，我知道你在网上查了很多资料，一篇介绍就有几万个字，你看了也估计没有看懂。

你只需要知道：不管电路板多大电压供电，TTL电平的高电平是大于2.4V左右，而COMS的高电平不是一个固定的电压，而是约等于电源电压VCC。

实际使用中，我们几乎不用考虑它俩的区别。

TTL串口中的RXD和TXD，在不通信的时候是高电平。

如果是3.3V电压供电，就是3.3V左右；如果是5V电压供电，就是5V左右。

你可以试想一下，假如我们用232串口头的RXD TXD直接和单片机的RXD TXD相连接，一定会出问题。

单片机的引脚，只能接受0~3.3V的电压，而232的TXD引脚在有数据的时候，不是-6V，就是+6V，一定会把单片机搞坏的。

所以，我们就需要用一个器件来把232电平和TTL电平来互相转换一下。

TTL和RS232电平的相互转换，可以使用芯片SP3232。

根据SP3232的芯片手册，就可以很容易的画出它的电路。

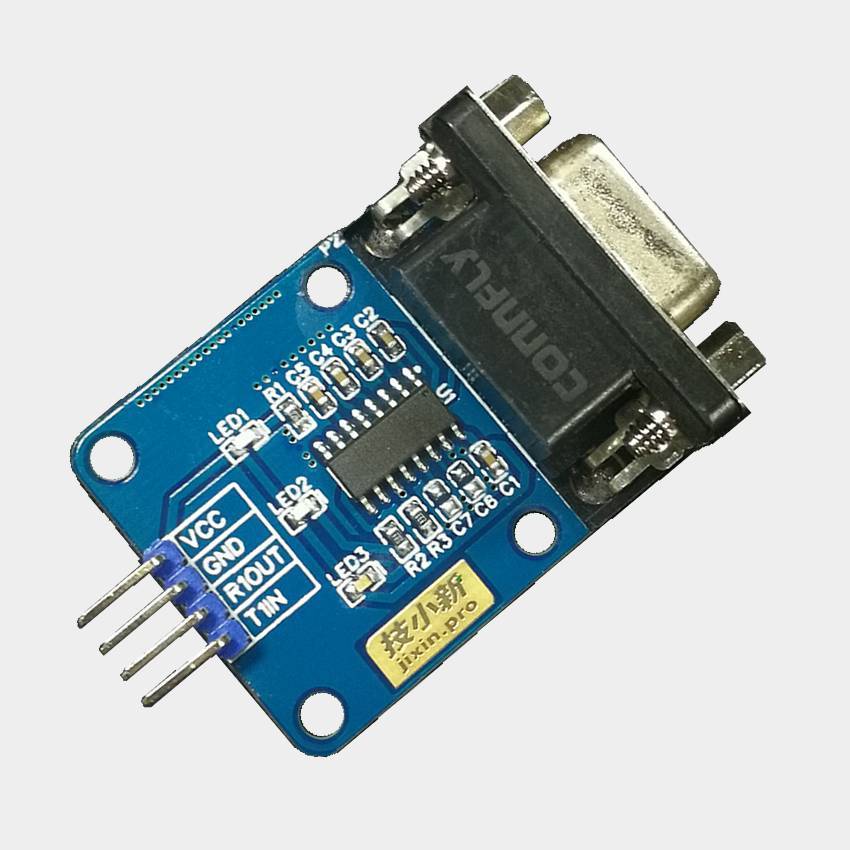

比如技小新的TTL⇋RS232通信模块。

就是把232和TTL电平相互转换，使得单片机可以与RS232通信接口的设备互联。

电路板上，给TTL串口的RXD和TXD接了低电平控制的LED指示灯，在不通信的时候，LED就不会亮，在通信的时候，就会一闪一闪亮晶晶。

同时，根据官网的手册，给用户留出了TXD和RXD的去耦电容焊接位置，如果遇到干扰环境，你就可以根据干扰的噪声来焊接所需的电容。

如果想看它的电路图，可以去“技新网”-“产品中心”找到该产品，进入“教程资料”页面下载。

还可以在网页上看到详细的BOM表。返回搜狐，查看更多
