本文介绍基于Zigbee的光照感应系统中，路由器如何通过单播方式向协调器发送光照强度数据。项目使用GL7516光照传感器，详细讲解了配置过程、数据采集及发送机制。

基于zigbee光照感应系统之节点单播通信
在上一篇博客已经介绍了如和配置协调器与路由器之间的广播通信，本文将介绍路由器与协调器之间的单播通信。
本项目在路由器节点上外加了一个GL7516光照传感器，在路由器节点上不断采集光照传感器的光照强度，然后路由器将光照传感器的信号通过单播的方式发送给协调器，同时将串口助手上打印出来。
首先，来介绍一下GL7516光照传感器：

光敏电阻式一种半导体材料制成的电阻，其电导率随着光照度的变化而变化。利用这一特性可以制成不同形状和受光面积的光敏电阻。GL7516 就是其中的一种，光越强阻值越小。光敏电阻广泛应用于玩具、灯具、照相机等行业。

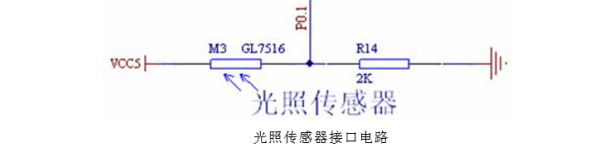

在这里插入图片描述
通过光敏电阻的电路图我们可以看出，当有光照是光敏电阻的阻值变小，P0.1引脚为高电平；没有光照是光敏电阻的阻值为大P0.1引脚为低电平。

在协议栈里配置光照传感器引脚：

#define LIGHT P0_1  //光敏为P0.1口控制
P0DIR&=~0X02;       //配置p0.1为输出口

第二步，配置接收方（协调器）的配置：
在void SampleApp_Init( uint8 task_id )函数配置接收放为点播

 SampleApp_Periodic_DstAddr.addrMode = (afAddrMode_t)Addr16Bit;
  SampleApp_Periodic_DstAddr.endPoint = SAMPLEAPP_ENDPOINT;
 SampleApp_Periodic_DstAddr.addr.shortAddr = 0x0000;

通信方式位16位单播，目标地址为0x0000(协调器的地址)

第三步，在事件处理函数里uint16 SampleApp_ProcessEven
