一、知识简述

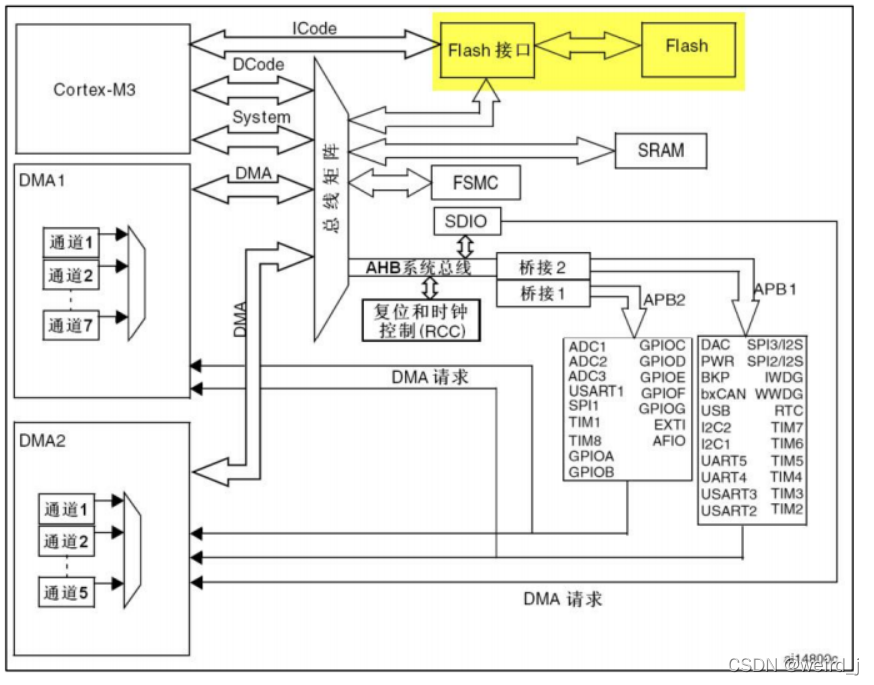

stm32内部框架图

stm32的flash地址起始于0x0800 0000，结束地址是0x0800 0000加上芯片实际的flash大小，不同的芯片flash大小不同。

RAM起始地址是0x2000 0000，结束地址是0x2000 0000加上芯片的RAM大小。不同的芯片RAM也不同。

Flash中的内容一般用来存储代码和一些定义为const的数据，断电不丢失，
RAM可以理解为内存，用来存储代码运行时的数据，变量等等。掉电数据丢失。

STM32将外设等都映射为地址的形式，对地址的操作就是对外设的操作。
stm32的外设地址从0x4000 0000开始，可以看到在库文件中，是通过基于0x4000 0000地址的偏移量来操作寄存器以及外设的。

二、SD卡读写

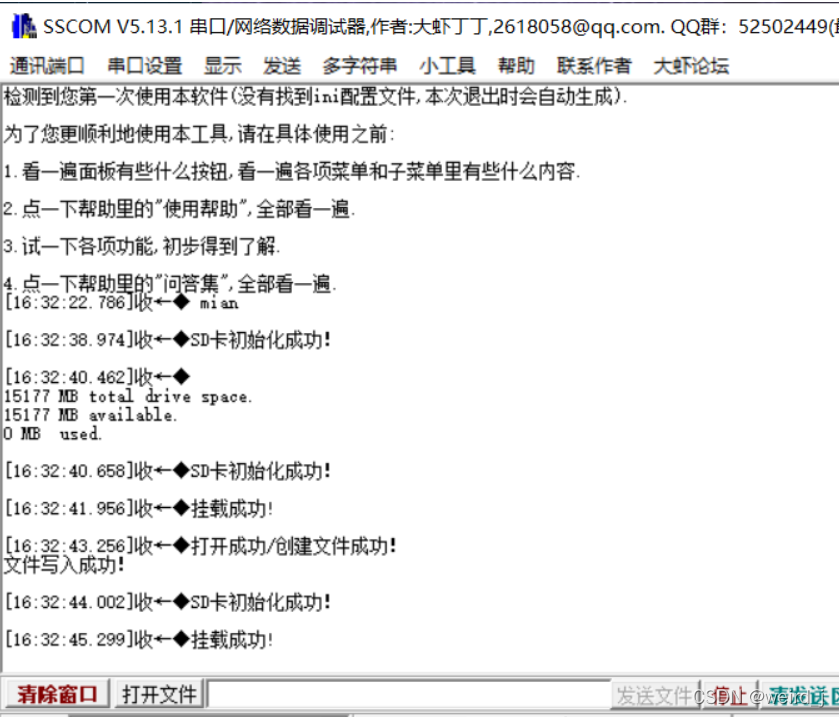

将64K数据分250次，每次256字节，写入SD卡，测试速度

总共用了14分钟，写了64K字节。

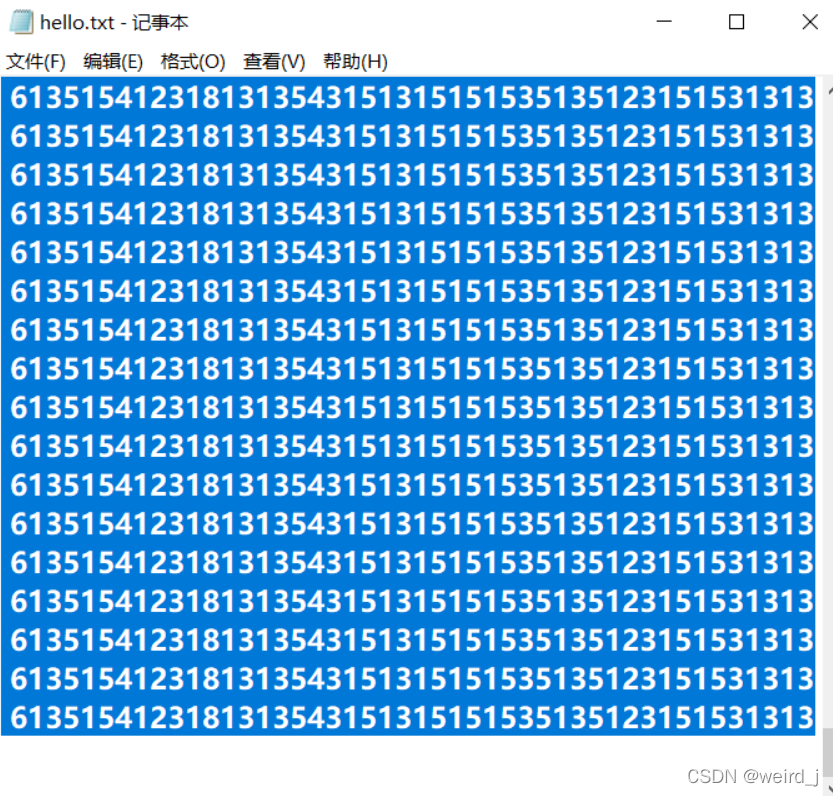

查看hello.txt

可以看到写入了250行数据，总计64K字节

从SD卡读出

利用FATS从SD卡读出数据，并且串口输出。

修改代码

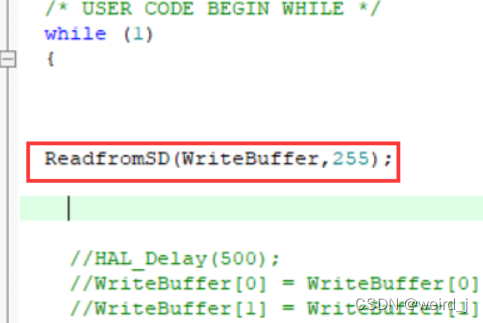

将写入函数修改为读出函数名

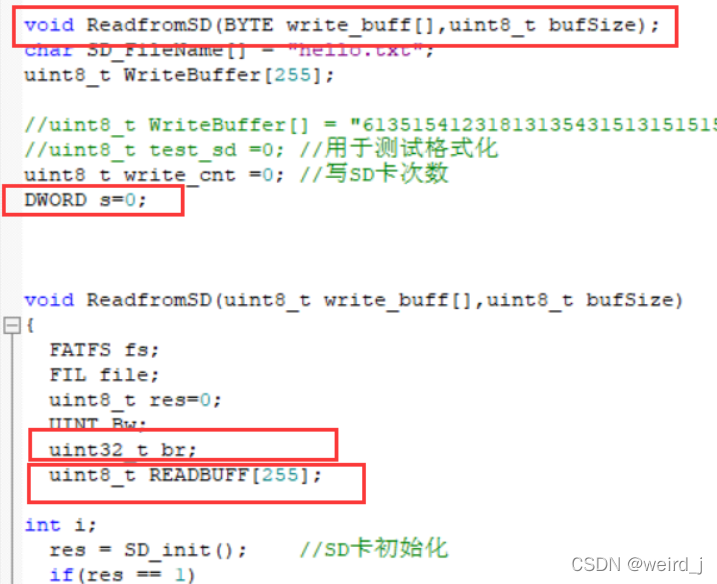

定义读出函数，指针标志s，且定义字节类型格式br和一个存储读取的数组READBUFF。

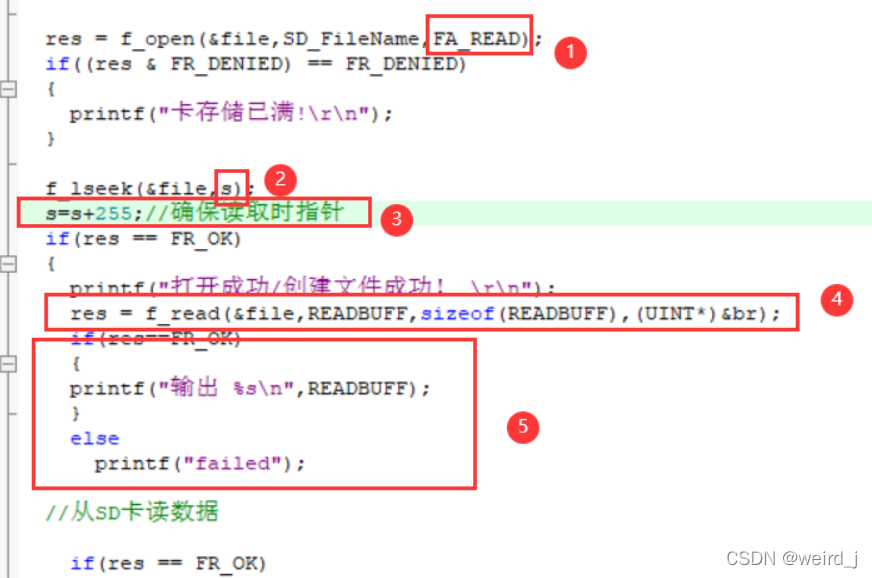

① 修改f_open函数的第三个打开状态为FA_READ模式。②文件指针移至相应位置，否则无输出。③指针加地址④使用FATS的read函数，第一个参数是指针，第二个是存储数组，第三个是数组大小，第四个是强制转换br为UINT格式。⑤输出

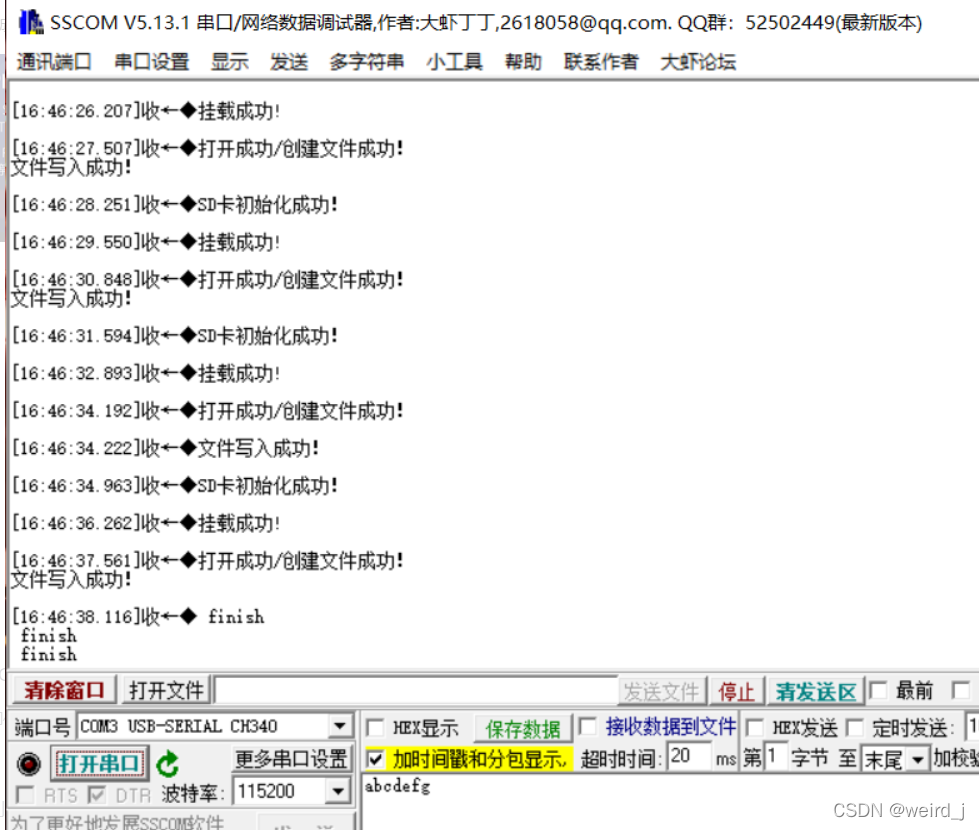

输出结果

可以看到依次输出，用了a,b,c,d,e来区分不同。

三、写入flash

实验源码

链接：https://pan.baidu.com/s/1jJ6_YlAI9W81w7h6c7FVBw
提取码：qwer

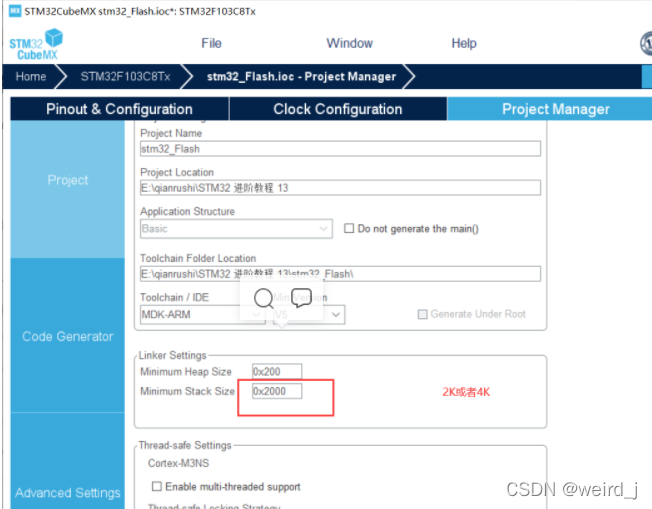

cubeMX设置

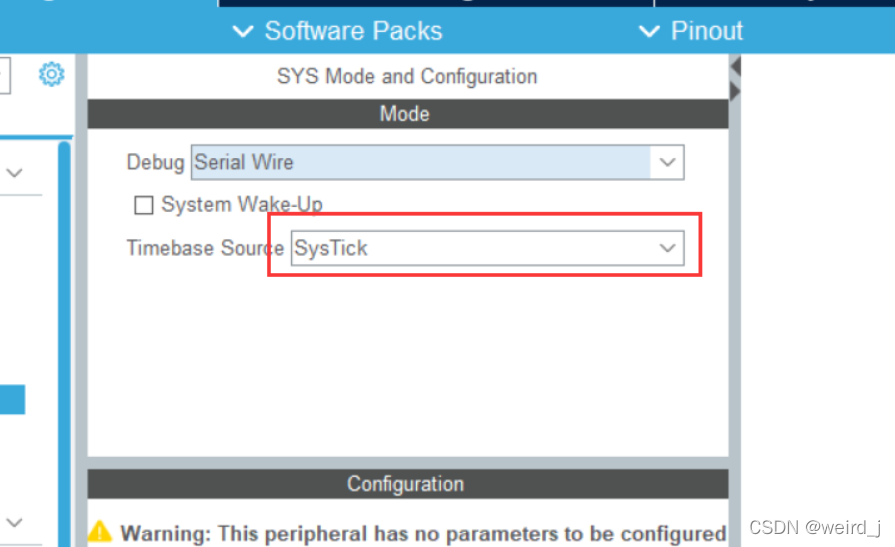

配置定时器

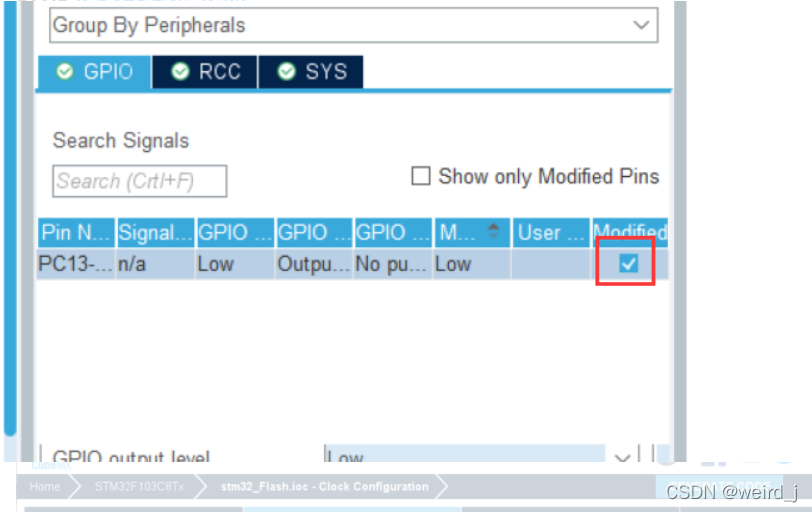

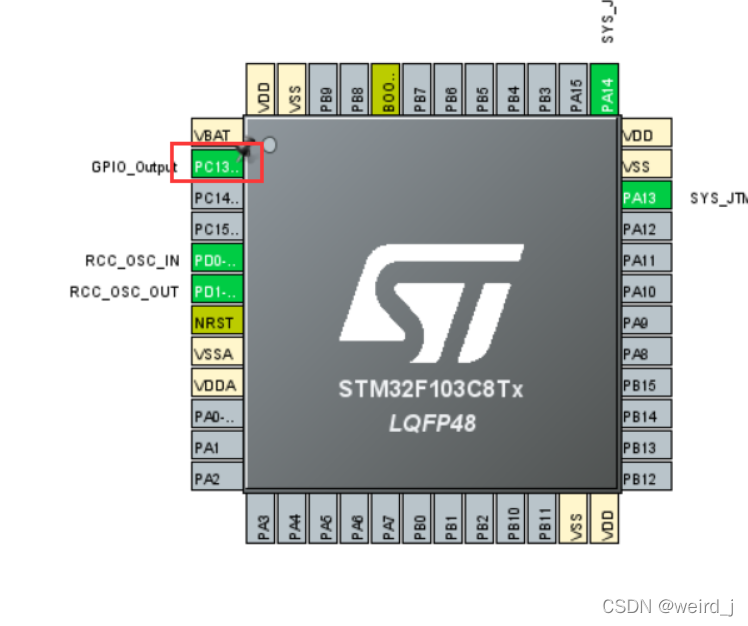

使PC13GPIO模式，判断程序是否运行成功

使GPIO引脚使能

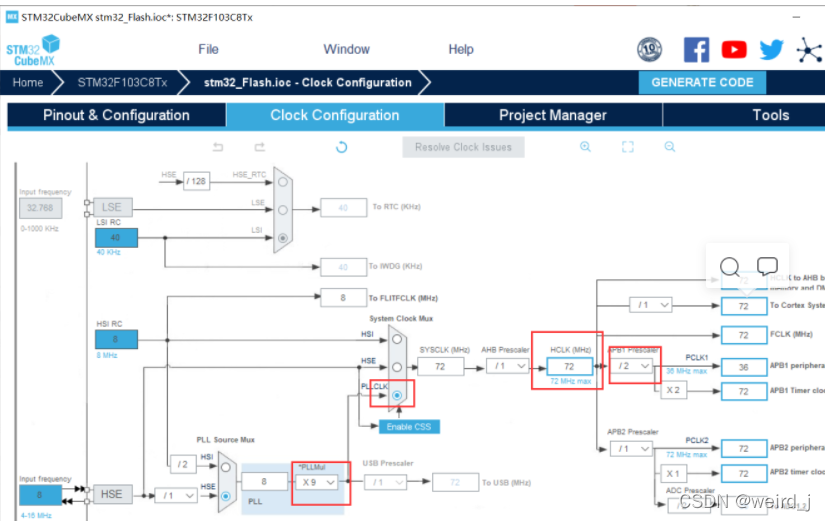

时钟配置

修改代码

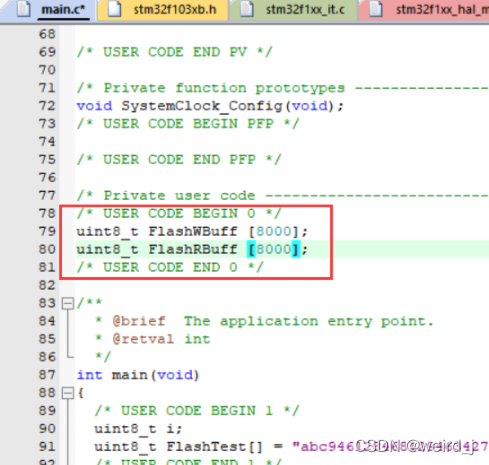

修改数组大小

首先修改存储的Flash读取数组和写入数组分别为8位的8k个字节大小。

uint8_t FlashWBuff [8000];
uint8_t FlashRBuff [8000];

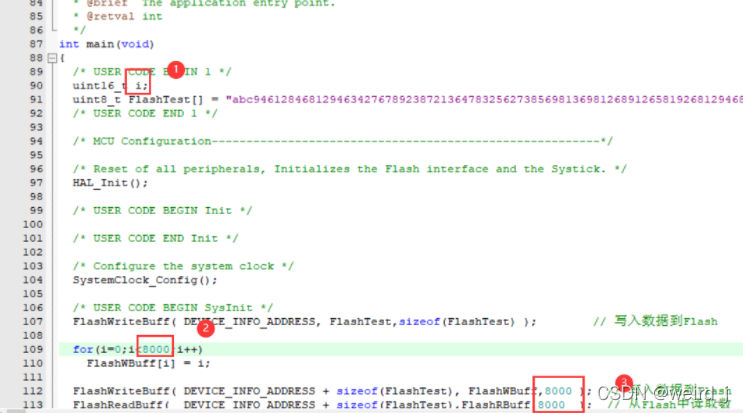

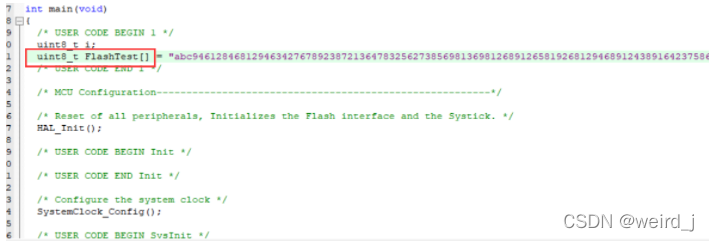

修改数据内容

将数组中写入要存储的数据为8K个字节。

将i变量改成uint16_t位

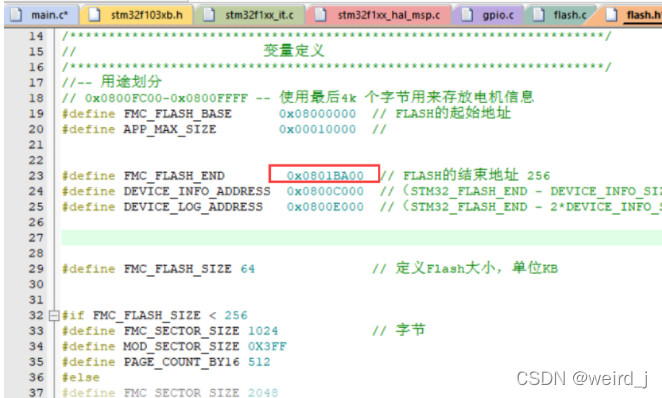

修改flash.h中的flash结束地址为 0X0801BA00

此地址是由0x0800c000+0xFA00(64K)=0X0801BA00

st-link设置

ST-LINK	STM32
SWCLK/TCK	SWCLK/TCK
SWDIO/TMS	SWDIO/TMS
GND	GND
VCC	VCC

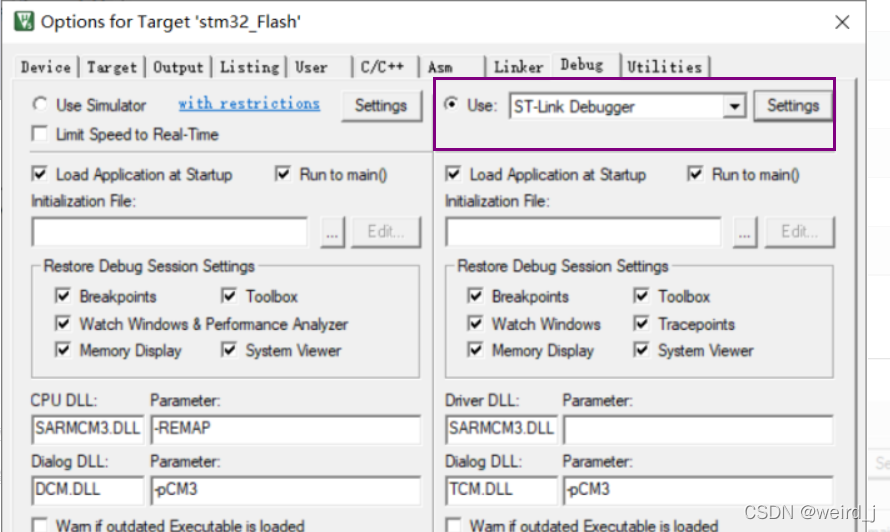

设置debug为st-link debugger

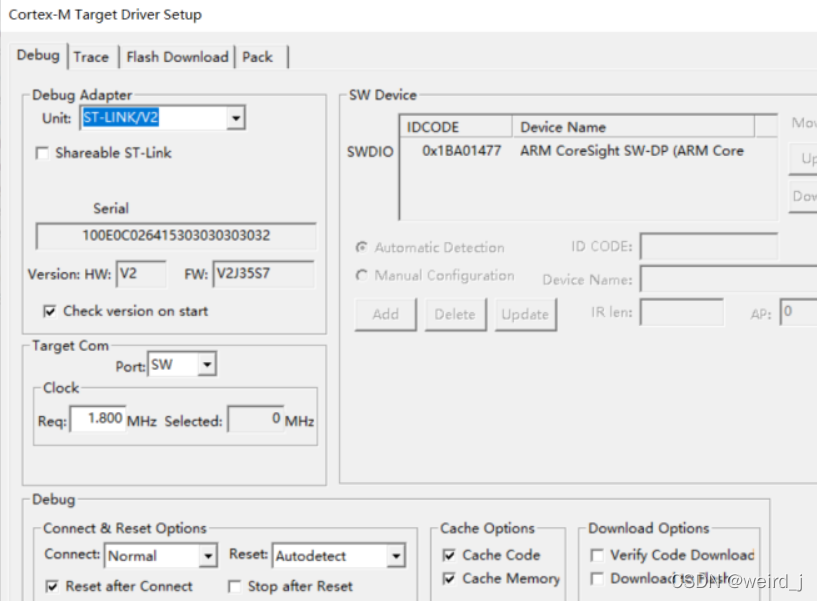

点进去后可以看到要检测出SWDIO有信息即可烧录

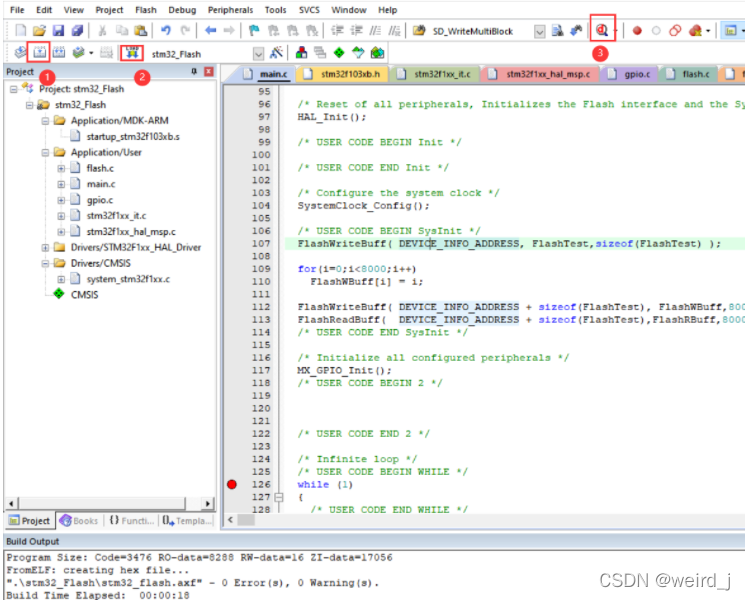

编译烧录

接着全速运行。

四、运行结果

PC13灯会亮起来

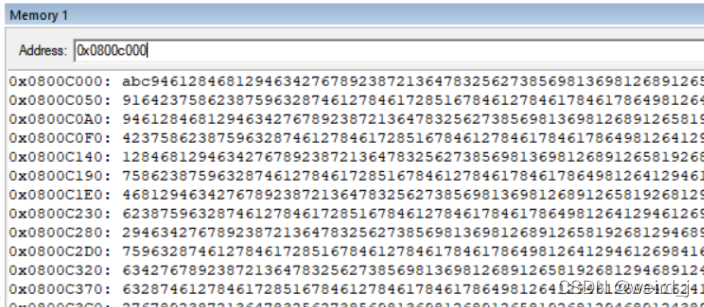

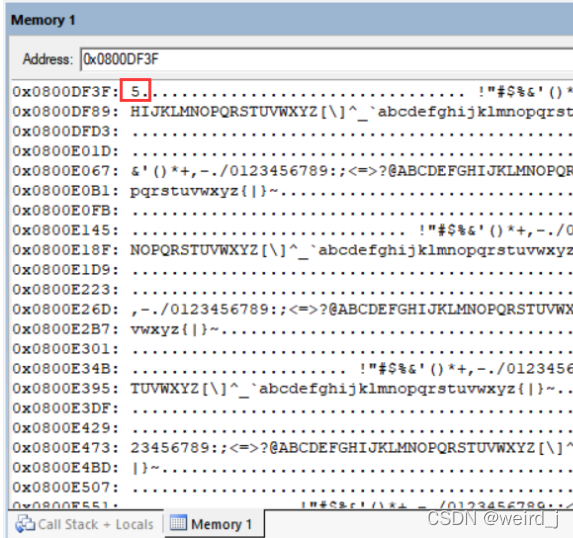

可以看到它写到了0x0800DF3F,此地址刚好是0X0800C000+0X1F40(8K)的数据。

修改起始地址重新烧录

修改起始地址为0X0800DF40

进行烧录结果

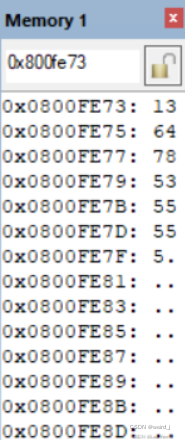

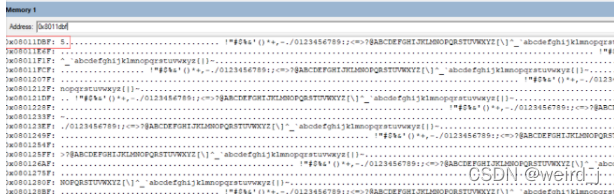

可以看到最后内存写到了0X0800FE7F

进行反复的更改初始地址，每次增加8K字节的地址，将四次8k一共32k数据写入flash。

结果如下图，可以看到每次的地址都是增加8K个字节的地址。

验证flash内存

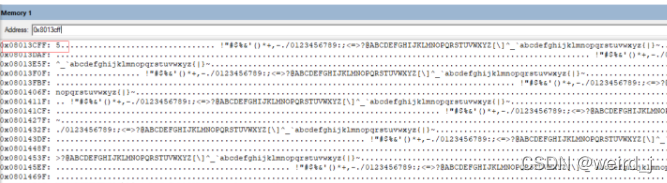

可以看到flash地址重0X0800C00到0X08013CFF总共32k字节都写满了数据。

五、总结

通过对SD卡读写操作，对其有了进一步的了解，flash的断电后会保存其中内容，下一次可以继续写入。
