cadence indago征程（三）indago工具的使用

启动indago工具之后，indago的界面，如下图所示：

下面，就介绍一些，indago的炫酷技能。

一、smartlog

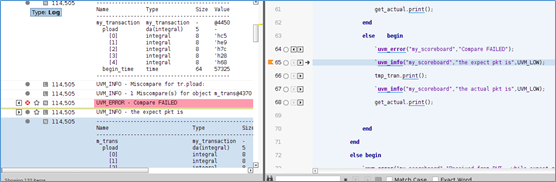

smartlog，显示log，并且可以将打印的一行log，和仿真状态进行关联。

在每行log的开头，有一个向前或者向后的按钮，点击，表示，将仿真状态，定义到这一时刻，此时，代码窗口，显示打印这行log的代码处。

在smartlog的界面，可以配置，打印log的verbosity级别，以及log的类型。便于查看自己想要看的log。

在代码处，右键，选择add smartprint to log。

输入想打印的变量，然后选择时间范围，如果不选择，就默认为整个仿真时间，在设置打印的verbosity。

点击add之后，就会发现神奇的一幕出现了。

在smartlog界面，会将代码被调用的时刻，把设置的变量全部打印出来。这就意味着，将来再也不需要在环境中，增加额外的打印代码，来帮助调试了。

二、代码区

在代码区，可以查看代码，包括RTL和tb，都可以。

如果代码行，前面有向前或者向后的按钮，表示，这行代码，在仿真过程中，有执行过，可以点击按钮，将当前的仿真状态，恢复到执行这一行代码的状态。

上图中的红色框的按钮，是控制仿真过程的按钮，可以执行：

• 向前单步

• 向后单步

• 向前跳过

• 向后跳过

indago的一个很炫酷的功能，是可以支持向后跳转，也就是我们可以知道，当前仿真状态的前一个仿真状态是什么。

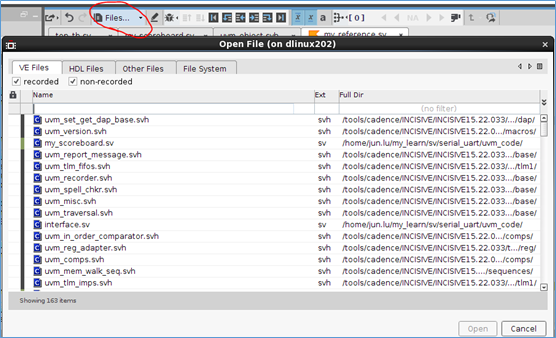

点击左上角的 Files，可以加载指定的文件。

文件前面的黄色标志，表示，当前仿真状态在执行这个文件。代码行前的黄色标志，表示当前仿真状态，要执行这一行代码。

如果打开，variable界面，那么在该界面，会自动显示各个变量的值。

三、top界面

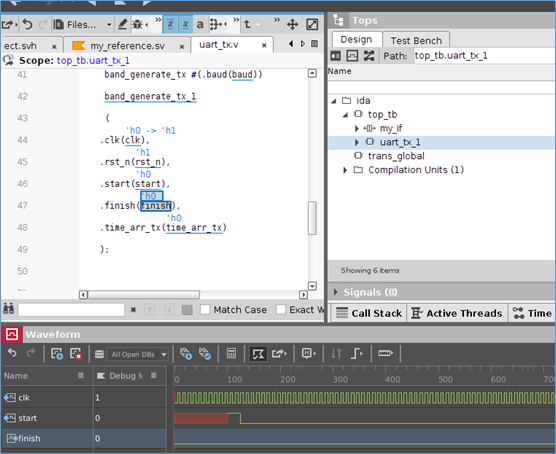

在top界面，可以查看design和test bench的代码。对于rtl代码，可以选择信号，加入到波形中。

在波形窗口中，对波形信号，双击，会跳转到rtl代码中，并且将仿真状态，切换到该波形时刻。

四、active threads

在active threads窗口，点击刷新按钮，可以查看激活的线程，有哪一些。选择任意一个线程，就可以跳转到代码处。

五、call stack

call stack界面，用来查看调用栈，也就是函数的调用关系层次是怎么样的。

对于my_driver中的driver_one_pkt函数，是由my_driver中的main_phase函数调用的。

六、diagnostics

诊断窗口，会显示，在产生indago database过程中，影响仿真速度的一些文件和代码。

从该界面中，可以知道哪些文件影响了仿真速度，如果该文件，对查看状态不影响，可以在ida_probe命令中，将这个文件ingore掉。从而提高仿真速度。

七、总结

该工具，还有其他的一些功能，这个就需要大家自己去使用的时候，研究了。这里，只是给大家简单介绍indago工具的使用。

总的来说，indago工具，根据仿真得到的database，以图形化界面呈现给我们，让我们能够回看仿真的任意时刻状态，从而方便我们去debug。
